به منظور تعویض ماژول کش سرور HP DL380p G8 از آنجا که این ماژول از جمله قطعات بسیار حساس در این سرور می باشد، پیش از اقدام به تعویض ماژول کش می بایست که اقدامات احتیاطی را انجام دهیم تا از ایجاد آسیب ناخواسته به قطعات سرور HP  جلوگیری کنیم. در گام نسخت می بایست از خنثی بودن انرژی الکتریکی خود اطمینان حاصل کنیم، زیرا در غیر این صورت امکان ایجاد شک الکتریکی ناخواسته به کش سرور وجود دارد. بنابراین باید از یک مچ بند یا پا بندی که اتصال با زمین دارد استفاده کنیم تا انرژی الکتریکی مان را تخلیه کنیم، همچنین پیشنهاد می شود که پس از خارج نمودن قطعه کش از سرور HP DL380P Gen8 حتما آن را بر روی یک سطح عایق قرار دهید.

روش های دیگری نیز برای تخلیه بار الکتریکی وجود دارد اما روش ذکر شده از قابلیت اطمینان بالاتری برخوردار است، بنابراین می بایست برای جلوگیری از بروز صدمات ناخواسته به قطعات سرور مخصوصا در مراحل  تعویض ماژول کش سرور HP DL380p G8 اقدامات احتیاطی ذکر شده را انجام دهیم، و در انجام این امور دقت لازمه لحاظ شود تا از بروز هزینه های اضافی از قبیل تعمیر قطعات و ماژول ها صرفه جویی شود.

مراحل تعویض ماژول کش سرور HP DL380p G8

1)  برای مشاهده مراحل آماده سازی (خاموش کردن سرور، و حذف قفسه فن) اینجا کلیک کنید.

 2) برای مشاهده چگونگی برداشتن درب اصلی سرور HP لطفا اینجا کلیک کنید.

 3) برای راهنمایی در مورد برداشتن رایزر PCIe لطفا اینجا کلیک کنید.



 تعویض ماژول کش سرور HP DL380p G8

 4) نگهدارنده موجود در دو طرف اسلات را به طرفین فشار دهید.

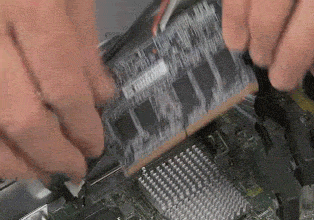

 5) ماژول کش را از اسلات مربوطه خارج کنید.

 تعویض ماژول کش سرور HP DL380p G8













 6) کابل مربوط به خازن FBWC را از ماژول کش جدا کنید.

 تعویض ماژول کش سرور HP DL380p G8























مراحل جایگذاری ماژول کش سرور HP DL380p G8

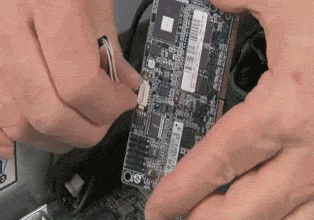

1) ابتدا کابل خازن FBWC را به ماژول کش متصل کنید.

 تعویض ماژول کش سرور HP DL380p G8

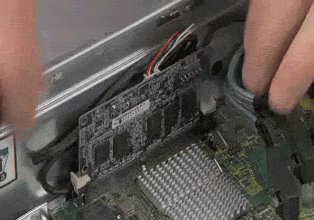

2) ماژول حافظه کش را در اسلات مربوطه قرار دهید.

 تعویض ماژول کش سرور HP DL380p G8

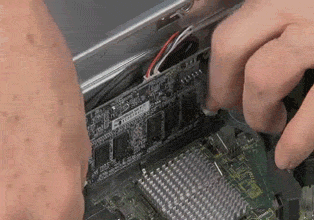

 3) ماژول کش را به آرامی به داخل اسلات فشار دهید تا نگهدارنده های مربوطه قفل شود.

 تعویض ماژول کش سرور HP DL380p G8













نکات مهم

ماژول کش از جمله حافظه های گران قیمت در هر سرور میباشد، همچنین این حافظه از سرعت بسیار بالایی برخوردار است و از این جهت لازم است تا هنگام تعویض ماژول کش سرور HP DL380p G8 موارد احتیاطی رعایت، و از بروز هر گونه مشکل سخت افزاری و یا کاهش کارآیی قطعات جلوگیری شود. در صورتی که پس از راه اندازی مجدد سرور منوی بایوس آن نمایش داده شود این احتمال وجود دارد که مشکلی در قطعات جایگذاری شده وجود داشته باشد، بنابراین در صورتی که با مواردی مثل بوی سوختگی و یا گرمای بیش از حد بعضی قطعات رو به رو شدید، سریعا سرور را خاموش کرده و موارد را مورد بررسی قرار دهید تا نیاز به تعویض ماژول کش و یا تعمیر سرور ایجاد نشود.
