اگر قصد اتصال بین پروتکل‌ فیبر و SAS را داشته باشید، بدون شک نیاز باید یک کارت HBA تهیه کنید، اما این تنها امکانی نیست که این قطعه‌ی سخت‌افزاری در اختیارتان خواهد گذاشت.  کارت HBA که عمدتاً توسط کمپانی HPE، QLogic و Emulex طراحی و به بازار IT عرضه می‌شود ارتباط با شبکه SAN را فراهم کرده و تا حدی در ذخیره و بازیابی داده‌ها نقش دارند. در این مطلب قصد داریم یک راهنمای جامع برای خرید کارت HBA سرور HP در اختیار خوانندگان بگذاریم تا با با نکات فنی و کاربردی این قطعه آشنا شوید و در هنگام خرید، انتخابی مناسب داشته باشید.

کارت HBA سرور اچ پی چیست؟

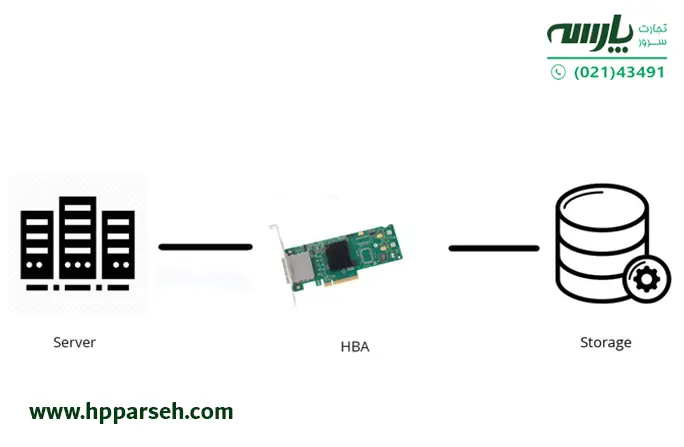

کارت HBA یا آداپتور Host Bus Adapter یک رابط سخت‌افزاری که عمدتاً برای اتصال به  ذخیره‌سازهایی مانند Fiber Channel ، SATA یا SCSI استفاده می‌شود. با این‌حال بیشترین عملکرد این کارت در اتصال با شبکه فیبر و در سیستم‌های مانند Storage است. در حقیقت این کارت از نوع کارت‌های PCIe است که در رایزرها قرار می‌گیرد تا شبکه فیبر را به رایانه یا سروری که این درگاه را ندارد، متصل کند.

آداپتور HBA که با نام کارت FCA  نیز شناخته می‌شود عمدتاً شامل یک یا چند پورت میزبان است که اتصال فیزیکی بین یک کنترلر را به‌ منظور عملیات ورودی/ خروجی (I/O) فراهم می‌سازد. به‌طورکلی از کارت HBA در موارد زیر استفاده می‌شود:

  • ارائه یک اتصال فیزیکی بین رایانه میزبان و دستگاه‌ یا شبکه سازگار
  • پردازش ورودی/ خروجی
  • انتقال داده بین دستگاه‌های متصل و دستگاه میزبان
  • آزادسازی منابع دستگاه میزبان با انجام عملیات ذخیره و بازیابی اطلاعات

انواع کارت HBA سرور اچ پی

کارت HBA در سرور اچ پی دارای یک شناسه یا آدرس فیزیکی منحصر‌به‌فرد در سراسر جهان با نام WWID (World Wide ID Name) است. در واقع هر پورت میزبان HBA یک WWID اختصاصی ارائه می‌دهد تا زمانی‌که به‌صورت دستی میزبان را از طریق SANtricity System Manager یا به‌طور خودکار ایجاد می‌کنید، از طریق این شناسه‌، پورت ارتباط فیزیکی بین میزبان و  دستگاه را ساخته و سپس اتصال را فراهم می‌سازد. براساس نوع سرور، پورت اتصال و پروتکل‌ متفاوت انتقال، کارت شبکه را می‌توان به چهار مدل تقسیم‌بندی کرد که عبارتند از:

کارت SAS HBA

کارت HBA مدل SAS رابط بین دستگاه‌های ذخیره‌ساز مانند SSD، JBOD، هاردیسک و استوریج‌های Tape با سرور، دستگاه میزبان یا Workstation است. عمدتاً از این مدل برای اتصال در دستگاه‌های ذخیره‌سازی که تک یا دو پورت هستند استفاده می‌شود و از رابط SAS و SATA پشتیبانی می‌کند.

کارت FC HBA

این مدل کارت HBA که با نام SNIA Common HBA API نیز شناخته می‌شود، عمدتاً برای اتصال در شبکه FC SAN مورد استفاده قرار می‌گیرند. برای استفاده از این کارت باید از کابل فیبرنوری برای اتصال به سوئیچ فیبر استفاده کرد. کارت FC HBA به‌دلیل این‌که عملکرد بیشتر مانند مدیریت، نظارت، تثبت فضای ذخیره‎‌سازی و … را ارائه می‌دهد نسبت به SAS قیمتی بالاتری دارد. همچنین از این کارت گزینه‌های بیشتری برای پیکربندی دار است و تعداد پورت بیشتری را پشتیبانی می‌کند.

کارت iSCSI

 برای این‌که ارتباط بین سرور و ذخیره ساز براساس تنظیمات نرم‌افزاری انجام نگیرد از کارت iSCSI HBA استفاده می‌شود. همچنین به‌منظور جلوگیری از بار پردازشی زیاد این کارت پردازش پروتکل iSCSI را نیز برعهده دارد. معمولاً برای استفاده از این کارت نیازی به سوئیچ خاصی نیست. زیرا می‌توان آن را براساس TCP/IP و اترنت راه‌اندازی کرد. همچنین برای اتصال پروتکل iSCSI میزبان به شبکه‌های IP LAN ، WAN و اینترنت باید از پورت RJ45 استفاده کنید. عملکرد کارت iSCSI به سرعت اینترنت، فناوری پل زدن در مرکز داده و… بستگی دارد.

– کارتQLogic HBA؛کارت HBA با برند QLogic برای هر پورت گذرگاهی منحصربه‌فرد و جداگانه طراحی می‌کند تا هر اتصال بدون قطعی و کاهش سرعت عملکرد قابل اطمینان و منحصربه‌فردی را ارئه دهد. این کارت که می‌تواند از سخت‌ترین محیط‌های مجازی و ابری پشتیبانی کند و برای اتصال از طریق کانال فیبر و NVMe عمل می‌کند.

انتخاب کارت HBA متناسب با نسل سرور  HPE

عمدتاً سرورهای پرولیانت اچ پی به‌گونه‌ای طراحی شده است که از مدل خاصی از کارت HBA پشتیبانی می‌کند. به‌همین خاطر سازگاری نسل سرور پرولیانت با کارت HBA نکته‌ی مهمی است که در هنگام خرید باید در نظر بگیرید. برای این‌که با این نکته بیشتر آشنا شوید، در ادامه چند کارت HBA سازگار با نسل‌های مختلف سرور پرولیانت را معرفی کرده‌ایم:

  • کارت HBA مدل AK344A که دارای یک پورت و سرعت 8 گیگ می باشد و برای اتصال از کابل فیبرنوری استفاده می‌شود با سرورهای نسل 6 و 7 پرولیانت مانند DL360 G7، DL180 G6، DL165 G7، ML370 G6 و… سازگاری دارد.
  • کارت HBA سرور اچ‌پی مدل LP9002L-E با یک پورت و کابل فیبرنوری در سرور پرولیانت نسل 6 و 7 مانند ML350 G6، DL360 G7، DL160 G6، DL180 G6 و… سازگاری دارد.
  • کارت HBA سرور اچ‌پی مدل A8002A با یک پوت و کابل فیبرنوری عمدتاً در نسل 5 سرور پرولیانت استفاده می‌شود.
  • کارت HBA سرور اچ‌پی مدل AJ764A با دو پورت و با سرعت 8 گیگ می باشد که در نسل 5، 6 و 7 سرور پرولیانت استفاده می‌شود.
  • کارت HBA سرور اچ‌پی AJ762B تک پورت با کابل فیبرنوری با نسل 6، 7 و 8 پرولیانت مانند DL360e G8، DL360 G7، DL180 G6، DL385 G7، DL385p G8، ML370 G6، DL380p G8، DL165 G7 سازگاری دارد.
  • کارت اسمارت HBA سرور اچ‌پی مدل H240 دو پورت و کابل ارتباطی MiniSAS عمدتاً با نسل 9 پرولیانت مانند DL380، DL180، ML150، ML30، DL120، DL80، ML110، ML350 و… سازگاری دارد.

نکات کاربردی قبل از خرید کارت HBA

اگرچه بیشتر کارت‌ HBA عملکردی مشابه دارند، اما دارای چندین تفاوت است که باید در هنگام خرید به آن توجه کنید. در این‌جا 9 ویژگی که قبل از خرید در کارت HBA سرور HP باید به آن دقت کنید، اشاره کرده‌‌ایم:

  1. قیمت؛ اگرچه قیمت تنها عاملی نیست که باید مورد توجه قرار گیرد، اما بسیار مهم است. قیمت کارت HBA سرور اچ پی براساس عملکرد و امکاناتی که ارائه می‌دهد، مطابق دارد.
  2. تقاضا؛ پرفروش بودن یک کارت HBA مشخص، نشان‌دهنده توانایی آن در انجام کارهایی است که برای آن طراحی و تولید شده است. حتی اگر یک کارت قدیمی هم شده باشد اگر هنوز در بازار طرفدارا دارد، این اثباتی بر ویژگی‌های آن است.
  3. کیفیت تولید؛ عمدتاً مواد و نوع تکنولوژی تولید کارت HBA در هر کمپانی تولیدکننده متفاوت است. به‌همین خاطر برندهای پرطرفدار را شناسایی کنید. کمپانی HPE و بعد از آن Qlogic در این زمینه نسبت به سایرین موفق‌تر عمل کرده‌اند.
  4. اندازه؛ کارت HBA سرور HP در اندازه‌های و ابعاد مختلف تولید می‌شود. به‌همین خاطر باید ابعادی که با سرور و دستگاه شما سازگاری دارد را حتماً در نظر بگیرید.
  5. استقامت؛ هرچقدر تکنولوژی و مدارهای الکترونیکی در کارت HBA باکیفیت‌تر باشد مدت عملکرد، کارآیی و ماندگاری آن بیشتر خواهد بود. برای این گزینه می توان از کارتهایی استفاده کرد که در بازار بسته به عملکرد توسط کاربران تایید شده است.
  6. ذخیره‌سازی؛ اگر برای‌تان فضای ذخیره‌سازی و و بازیابی داده‌ها اهمیت دارد، باید کارت HBA را انتخاب کنید که در این زمینه بهترین کارآیی و عملکرد را ارائه دهد.
  7. سرعت؛ عمدتاً کارت HBA سرور اچ پی از دو سرعت 8 و 16 گیگابایت پشتیبانی می‌کنند، به‌همین خاطر براساس کارآیی و عملکرد دستگاه سرعتی که موردنیازتان است را باید مشخص کنید. توجه داشته باشید که سرعت انتخابی باید با دستگاه سازگاری داشته باشد.

مهلت تست و گارانتی

 هرچقدر هم دیگران از کیفیت یک کارت HBA بگویند تا زمانی که آن را با دستگاه موردنظر امتحان نکنید، نمی‌توانید بگویید دقیقاً عملکرد این کارت چگونه است. پس حتماً در هنگام خرید از فروشنده مهلت تست بگیرید. مهم‌ترین نکته در خرید کارت HBA سرور اچ پی داشتن ضمانت از تولیدکننده است. در این زمینه تا از طرف فروشنده اطمینان حاصل نکرده‌اید، کارت را با تمام ویژگی‌ها خریداری نکنید.

قیمت کارت HBA

قیمت کارت HBA سرور اچ پی به‌ عوامل زیادی مانند تعداد پورت، نوع رابط، دمای عملیاتی، سازگاری با سرور و سیستم عامل، سایز، فرم فاکتور، سرعت، امکانات و عملکردهای که در اختیار کاربران می‌گذارد، بستگی دارد. علاوه بر این استوک یا آکبند بودن کارت HBA سرور HP نیز یکی دیگر از فاکتورهای مهم در قیمت این قطعه‌ی سخت‌افزاری خواهد بود. برای اطلاع از قیمت دقیق این محصول بهتر است با مشاورین تجارت سرور پارسه تماس بگیرید تا علاوه بر دریافت آخرین قیمت، بتوانید در زمینه‌ی خرید راهنمایی‌های لازم را دریافت کنید.

جمع‌بندی

آداپتور Hot Bus یا همان کارت HBA سرور اچ پی اتصال‌های گوناگونی میان گذرگاه SAS، SATA، FireWire، FC PCI/PCI-e و تقریباً هر ‌آن‌چه که مربوط به ذخیره‌سازی باشد با دستگاه میزبان (رایانه یا سرور) را فراهم می‌سازد. با این‎‌حال نباید به این کارت به عنوان یک اتصال‌دهنده نگاه کنید، زیرا زمانی که یکی از آن‌ها را متناسب با سرور خود انتخاب کردید و سرعت و عملکرد چشمگیر آن را تجربه کردید، متوجه خواهید شد که ویژگی‌های این کارت فراتر از این‌ جملات است که در یک مطلب بگنجد.
