امروزه  ارتباطات و انتقال داده‌ها بین رایانه‌های مختلف، پردازنده‌های سیگنال دیجیتال و غیره از  طریق کارت‌های نصب شده روی رایانه یا سرور به‌راحتی انجام می‌گیرد. به‌طورحتم بیست سال پیش هرگز به ذهن کسی خطور نمی‌کرد که شبکه‌هایی با قابلیت فقط یک یا دو اتصال، بتوانند تا جایی پیشرفت کنند که به‌آسانی اتصالات زیادی فراهم سازند. امروزه از طریق کارت شبکه رابط مبتنی بر NIC (Network Interface Connection) یا PMC (Peripheral Component Interconnect) اتصال به شبکه‌های مختلف تبدیل به یک کار معمولی شده است. اما کارت NIC یا کارت شبکه چیست و چه قابلیت‌هایی دارد؟ این موضوعی است که قصد داریم به آن پاسخ دهیم و در ادامه به معرفی کارت ‌های شبکه سرور HP، آخرین تکنولوژی این تولیدکننده سرور و نکات کاربردی برای شناخت بیشتر آن خواهیم پرداخت.

کارت شبکه چیست؟

در ساده‌ترین حالت می‌توان کارت شبکه را این‌گونه تعریف کرد: «کارت شبکه به انگلیسی Network Interface Card و مخفف NIC، یک قطعه سخت‌افزاری است که باعث ارتباط یک دستگاه با دستگاه دیگر می‌شود که این ارتباط باید در داخل یک شبکه تعریف شود.»

کارت شبکه علاوه بر اتصال دو دستگاه به‌همدیگر، وظیفه راه‌اندازی و در دسترس قرار دادن اینترنت را نیز برعهده دارد. این کارت که با نام‌های مختلف ازجمله LAN Card، Network Adapter و Network Card شناخته می‌شود، با نصب شدن روی مادربورد، اتصال به شبکه را برای کاربر فراهم می‌سازد.

توجه داشته باشید که کاربرد کارت شبکه فقط برای ارتباط با اینترنت نیست، بلکه این قطعه‌ی سخت‌افزاری قابلیت‌های گسترده‌ای از جمله انتقال داده‌ها بین دو کامپیوتر یا بیشتر، اشتراک‌گذاری قطعات جانبی میان کاربران مانند پرینتر و همچنین مدیریت عملکرد کارکنان توسط مدیر مجموعه را دارد.

یکی از اصلی‌ترین کاربردهای کارت شبکه، استفاده از آن در سرورها است. سرور نوعی کامپیوتر همیشه روشن است که به‌عنوان دستگاه مرکزی سرویس و خدمات مختلفی را به کاربران ارائه می‌دهد.

در واقع برای راه‌اندازی سرور، کارت شبکه نقش حیاتی دارد که به‌عنوان یک قطعه‌ی سخت‌افزاری در آن قرار گرفته و امکان اتصال به شبکه‌ سیستمی را فراهم می‌سازد.

برای انتخاب کارت شبکه باید به نکات زیر دقت کنید:

– سرعت انتقال کارت شبکه

– سازگاری با ساختار و معماری سرور

– سازگاری با نوع رابط گذرگاه کارت و سرور

کارت شبکه سرور HP

اجزای کارت شبکه

کارت شبکه که مانند پل بین کامپیوترها ارتباط برقرار می‌کند یا به شبکه متصل می‌شود، دارای اجزایی است که در عملکرد آن نقش دارند. این اجزا عبارتند از:

  • – حافظه خارجی؛ برای ذخیره موقت داده‌ها
  • -پردازنده یا کنترلر؛ پردازش داده‌های دریافتی
  • – باس‌های استاندارد؛ رابط بین کامپیوتر و سرور از طریق اسلات افزونه
  • – جامبر یا دوآل (Jumper OR Dual) در سوییچ‌های پکیج؛ برای کنترل عملیات ارتباط
  • –  براکت؛ برای فیکس کردن کارت شبکه در اسلات افرونه سرور و کامیپوتر
  • – کانکتورها؛ برای ایجاد لینک فیزیکی بین کابل و پلاگین
  • – مک آدرس در EEPROM؛ آدرس فیزیکی شبکه برای انتقال بسته‌های اترنتی به کامپیوتر

پردازنده یا کنترلر از اجزای اصلی و مهم در کارت شبکه است که در سرعت و کارآیی آن نقش زیادی دارد.

نحوه‌ی عملکرد کارت شبکه

اگر بخواهیم به‌صورت خلاصه کارکرد و وظیفه اصلی کارت شبکه در سرور را بیان کنیم، باید بگوییم «کارت شبکه وظیفه تبدیل داده‌های دریافتی  به فرمت قابل درک برای انتقال آن روی رسانه یا کابل شبکه را برعهده دارد.»

معمولاً کارت‌ شبکه داده‌ها را از طریق BUS مادربورد دریافت و از طریق اسلات به شبکه منتقل می‌کند. این اطلاعات توسط کارت شبکه از حالت موازی به حالت سریالی تبدیل می‌شوند تا کابل شبکه بتواند آن‌ها را انتقال دهد.

هر دستگاه متصل به شبکه دارای یک IP (Internet Protocol (پروتکل اینترنت)) منحصربه‌فرد و یک آدرس فیزیکی MAC (Media Access Control) مخصوص است که توسط کارخانه سازنده به کارت شبکه اختصاص داده می‌شود. این قابلیت باعث می‌شود تا کارت شبکه وظیفه فرآیند ارسال آدرس‌ها به شبکه‌های مختلف را با دقت انجام دهد.

تبدیل داده‌های سریال به موازی و برعکس، رمزگذاری و رمزگشایی داده‌ها، تنظیم کردن سرعت و دریافت داده‌ها (بافر کردن)، کنترل جریان ورودی و خروجی داده، تبدیل فرمت داده‌ها برای ارسال در کابل شبکه و… از جمله عملکردهای کارت شبکه است.

انواع کارت شبکه سرور HP

برای اتصال شبکه می‌توان از کارت شبکه کابلی یا Wired و کارت شبکه بی‌سیم یا Wireless استفاده کرد.

کارت شبکه فیبر و ایترنت، دو نوع پرکاربرد و رایج در سرورها هستند.

کارت شبکه فیبر

کارت شبکه فیبر، NIC یا آداپتور سرور فیبر، بک صفحه مانند مدار است که برای برقراری ارتباط رایانه‌ها یا سرورها با یک شبکه طراحی شده‌اند. کارت شبکه فیبر دارای یک آدرس شبکه فیزیکی منحصربه‌فرد است که به آن آدرسMAC نیز گفته می‌شود. معمولاً کارت فیبرNIC دارای یک آداپتور جداگانه است که می‌تواند در یکی از اسلات‌های مادربورد سرور قرار گیرد. همچنین صفحه کناری کارت شبکه فیبر با رابط‌هایی مانند درگاه SFP ، SFP + یا QSFP + ساخته می‌شود. این کارت می‌تواند داده‌هایی را به سیگنال‌های الکتریکی ترجمه کند تا سیگنال‌ها با شبکه سازگار شوند و تبادل اطلاعات به‌راحتی انجام گیرد.

برخی از انواع متداول کارت‌های شبکه فیبر عبارتند از:

  • کارت شبکه فیبر گیگابیت Gigabit fiber network card

    معمولاً حداکثر سرعت انتقال داده‌ها در این مدل به 1000 مگابیت بر ثانیه می‌رسد. با توجه به رابط‌های مختلف باس، کارت شبکه فیبر گیگابایتی را می‌توان به سه مدل کارت شبکه PCI گیگابایت، کارت شبکه PCI-X گیگابیت و کارت شبکه PCI express gigabit دسته‌بندی کرد.

  • کارت شبکه فیبر 10G  fiber network card

    این مدل کارت شبکه از رابط PCI bus 32/64-bit استفاده می‌کند تا بتواند بین PC و سوئیچ ارتباط برقرار کرده و مشکل گلوگاه کارت شبکه سرور در حالت اینترانت را حل کند. فیبرهای SFP+ تک الیاف یا چند حالته و کابل DAC/AOC می‌توانند در کارت شبکه فیبر G10 استفاده شوند. معمولاً از این کارت شبکه در رایانه‌ها استفاده می‌شود.

  • کارت شبکه فیبر G25 25 G fiber network card

    کارت شبکه فیبر G25 دارای آدرس فیزیکی منحصر‌به‌فرد (MAC) و دارای یک یا دو پورت SFP28 در صفحه جانبی است. عمدتاً از این کارت برای اتصال بین سرورها و سوئیچ‌ها استفاده می‌شود. ماژول نوری SFP28 یا کابل پرسرعت SFP28 (DAC) در کارت شبکه فیبر G25 قابل استفاده است.

  • کارت شبکه فیبر G40 40 G fiber network card

    کارت شبکه فیبر G40 دارای رابط 40G QSFP+ است که از پهنای باند انتقال 40 گیگابیت در ثانیه پشتیبانی می‌کند. این کارت‌ها دارای یک و دو پورت استاندارد هستند که از درگاه PCI-e x8 پشتیبانی می‌کنند.

کارت شبکه ایترنت Ethernet

کارت اترنت که انتقال داده‌ها را از شبکه به رایانه برعهده دارد، معمولاً در شکاف قابل توسعه PCI رایانه قرار می‌گیرد. کارت اترنت را می‌توان با استفاده از کابل شبکه و به‌صورت جداگانه به سرور متصل کرد. کارت اترنت با درگاه اتصال RJ-45  به انواع کابل متصل می‌شود و سرعت‌های مختلف و متفاوت را انتقال می‌دهد.

همه‌ کارت‌های شبکه اترنت دارای سرعت یکسانی نیستند، به‌همین خاطر براساس سرعتی که پشتیبانی می‌کنند به پند نوع تقسیم می‌شوند، که عبارتند از:

– کارت پایه اترنت (با سرعت 10 مگابیت در ثانیه)

– کارت اترنت 10 گیگابیت بر ثانیه

– کارت اترنت 1 گیگابیت بر ثانیه

اکثر سرورهای جدید به دلیل قیمت مناسب و همچنین در دسترس بودن کارت شبکه اترنت مجهز به این نوع کارت هستند.

کارت شبکه سرور HP

کارت شبکه سرور اچ‌پی (HP)

سرورهای HP سطح جدیدی از کارآیی شبکه را فراهم ساخته‌اند و کارت‌های شبکه سرور اچ‌پی این کارآیی را افزایش داده و باعث بهره‌وری بیشتر مرکز داده شده‌اند.

کارت شبکه سرور اچ‌پی، دارای سرعت بالاتر، امکان راه‌اندازی دیتاسنتر با ویژگی‌هایی برای مجازی‌سازی، مقایسه‌پذیری، مقیاس پذیری و راه‌حل End-to-End است. از همه مهم‌تر ارتباطی مطمئن با سرورهای HP را تضمین می‌کند.

معمولاً کارت شبکه سرور‌های HP برای ارتقاء و تغییر نوع اتصالات بین سرور و استوریج‌های HPE مورد استفاده قرار می‌گیرد که می‌توانند روی رایزر یا اسلات FLR به راحتی نصب شوند.

برای نسل سرورهای  8 ، 9 و 10 برند HP می‌توان از کارت‌های شبکه زیر استفاده کرد:

– کارت شبکه سرور G8

– کارت شبکه سرور G9

– کارت شبکه سرور G10

– کارت HBA سرور HP

– کارت شبکه فیبرنوری سرور HP

– کارت HBA سرور HP

البته توجه داشته باشید که کارت‌های شبکه طراحی شده توسط برند HP با تمامی نسل‌ها سازگار است.

برای اتصال پرسرعت میان سرور یا استوریج‌ها، می‌توان از کارت شبکه فیبرنوری استفاده کرد.

رایج‌ترین مدل‌های کارت شبکه فیبرنوری HP عبارتند از:

  • NC550SFP 581201-B21

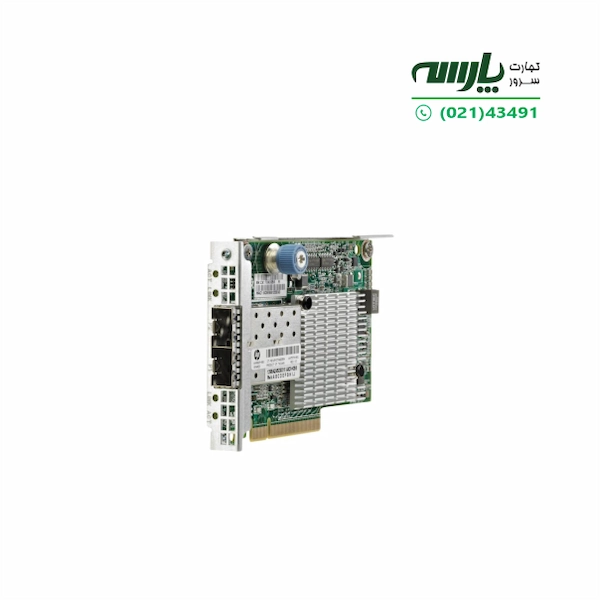

  •  HPE 10Gb 2-port 530FLR-SFP

درگاه اتصال این کارت‌های شبکه با مدل‌های اترنت متفاوت هستند و فقط باید از کابل‌های فیبرنوری استفاده کرد.

تفاوت کارت شبکه‌های FLR و معمولی در سرورهای HP

کارت‌های شبکه اچ‌پی دارای مدل‌های معمولی و FLR هستند، که احتمال دارد این سوال را به‌وجود بیاورد که تفاوت این کارت‌ها در چیست؟

 در سرورهای سری DL اچ‌پی یک اسلات جهت قرار دادن کارت شبکه وجود دارد که به‌طور مستقیم به مادربورد متصل و به‌عنوان جایگاه کارت FLR شناخته می‌شود. در نتیجه کارت‌هایی که جهت نصب در این جایگاه تولید شده‌اند با نام FLR در بازار موجود هستند.

زمانی ‌که کارت شبکه FLR باشد، تنها یک عدد می‌توانید روی سرور نصب کنید، اما کارت‌های معمولی که در قسمت رایزر کارت نصب می‌شوند، نیاز به اسلات PCI-E دارند.

رایزر کارت Riser Cards جزئی از قطعات سرور است که معمولاً در مادربوردهایی که اسلات کمتری دارند می‌توانید از آن استفاده کنید و اسلات را افزایش دهید.

در واقع کارتRiser  صفحه‌ای است که به مادربورد سیستم متصل می‌شود و اسلات اضافی برای کارت‌های آداپتور و غیره فراهم می‌سازد. از آنجا که این کارت بالاتر از برد سیستم است، این قابلیت را دارد که آداپتورهای اضافی را در جهت موازی صفحه برد سیستم به سرور متصل کنید.

کارت شبکه سرور HP

کارت شبکه نصب شده بر روی Riser سرور

اجازه دهید در مورد تفاوت کارت‌های FLR و کارت‌های RISER یک مثال بزنیم. به مشخصات دو نمونه از کارت‌های‌ شبکه‌ با دقت نگاه کنید:

HP Ethernet 10Gb 2-port 560FLR-SFP+ Adapter        665243-B21

HP Ethernet 10Gb 2-port 560SFP+ Adapter              665249-B21

در واقع هر دو کارت از نظر فیزیکی کارآیی و عملکرد یکسانی دارند، فقط یکی در اسلات FLR قرار می‌گیرد و دیگری نیاز به رایزر و اسلات PCI-E دارد.

اگر قصد دارید یک کارت شبکه روی سرور نصب کنید می‌توانید کارت FLR را انتخاب کنید، اما اگر اسلات‌ کم دارید باید نوع کارت معمولی یا رایزر را خریداری کنید.

کارت شبکه سرور HP

تکنولوژی انواع کارت شبکه سرور HP

کارت‌های شبکه سرور HP، به آخرین تکنولوژی‌های روز مجهز شده‌اند که تأثیر زیادی در عملکرد و راندمان آن دارند، ازجمله:

  • اضافه شدن چند پورت
  • پشتیبانی از سرعت 10 و 20 گیگابایت
  • پشتیبانی هر پورت از پروتکل‌های مختلف و داده‌هایLAN ، SAN و مدیریتی

همچنین از دیگر تکنولوژی‌هایی که در کارت‌های شبکه سرور HP افزوده شده است، می‌توان به موارد زیر اشاره کرد:

  • – Flex10/Flex20؛ قابلیت استفاده تا ۸ کارت شبکه مجازی را دارند و برای انواع خاصی از ترافیک مثل استوریج‌ها، مدیریت آن‌ها، جا‌به‌جایی و ترافیک VM ها بسیار مناسب هستند.
  • – FlexFabric؛ از پروتکل استوریج پشتیبانی می‌کنند و فضای شبکه را برای ذخیره‌سازی آماده می‌سازند.
  • – HPE FlexibleLOM technology؛ باقابلیت نصب در جایگاه ویژه‌ای از مادربورد و مانند  LOM(Laminated Object Manufacturing)  عمل می‌کند. در این تکنولوژی کاربر می‌تواند نوع اتصال را انتخاب کند.
  • – NIC Partitioning؛ باعث می‌شود هر پورت از یک کارت شبکه 10G، به سیستم عامل به‌عنوان 4 پارتیشن شبکه معرفی شود. همچنین پهنای باند مناسب را بر اساس میزان پهنای باند آزاد و اضافه مدیریت می‌کند.

آخرین نسل سرورهای شرکت HP

 آخرین نسل سرورهای شرکت HP که از آخرین فن‌آوری و تکنولوژی‌های روز دنیا در آن استفاده شده با نام HP G10 طراحی و تولید شده است. سرور HP G10 باعث کاهش هزینه‌‌ها و افزایش سرعت کار می‌شود که برای سازمان‌های بزرگ می‌تواند بسیار مثمرثمر باشد.

در آخرین نسل سرور شرکت HP از نسل جدید پردازشگرهای نظیر اینتل، AMD و NVIDIA در پردازنده‌ها و کارت‌های گرافیک وجود دارد. رابط‌های گرافیکی در این نسل دهم سرور HP بسیار توسعه یافته و براساس رابط‌های گرافیکی، استفاده از API‌ها، خودکارسازی و نیز هوشمندسازی را فراهم کرده است. همچنین در این سرور امکان استفاده از حافظه‌های مکانیکی، SSD، NVMe به صورت هم‌زمان وجود دارد و پشتیبانی گسترده‌ای از پورت‌ها و حافظه‌ها مبتنی بر حافظه‌های SSD نیز موجود است.

سرور HP G10 علاوه بر ارتقاء سخت‌‎افزار در زمینه نرم‌افزار نیز خدمات گسترده‌ای را در اختیار کاربران قرار می‌دهد.

قیمت کارت شبکه سرور HP

با توجه به نوسانات قیمت کالاهای دیجیتال در بازار آی‌تی، برای اطلاع از قیمت دقیق کارت شبکه سرور باید با فروشندگان تماس بگیرید. با این حال باید بدانید که برخی از پارامترها در قیمت‌گذاری کارت تأثیر دارند که عبارتند از:

  • سرعت انتقال داده‌ها براساس گیگابایت بر ثانیه
  • نوع کانکتور
  • تعداد پورت و نوع آن
  • نوع رابط
  • دمای کارکرد
  • امکانات جانبی
  • گارانتی
