ماژول سیسکو
(نمایش 1 – 12 محصول 76 از محصول)
اگر برای خرید ماژول سیسکو به دنبال انتخاب مدل مناسب برای سوئیچ، روتر یا سایر تجهیزات شبکه هستید، ابتدا باید نوع رابط، سرعت انتقال، نوع رسانه، مسافت لینک و سازگاری ماژول با مدل دقیق تجهیز را بررسی کنید. ماژول‌های سیسکو در انواع مختلفی مانند SFP، SFP+، QSFP، ماژول‌های شبکه و Stack Module عرضه میشوند و هرکدام برای کاربرد و تجهیزات مشخصی طراحی شدهاند.
در این صفحه می‌توانید انواع ماژول سیسکو، ماژول فیبر نوری سیسکو و ماژول‌های شبکه را بررسی کنید، مشخصات مدل موردنظر را ببینید و برای اطلاع از قیمت و موجودی با توجه به مدل دقیق محصول اقدام کنید.
نکته مهم: صرفاً یکسان بودن فرمفاکتور ماژول با پورت تجهیز به معنی سازگاری قطعی نیست. انتخاب نهایی باید بر اساس مدل دقیق سوئیچ یا روتر، سرعت، نوع فیبر یا کابل، طول لینک و Compatibility همان تجهیز انجام شود. Cisco نیز برای بررسی سازگاری Transceiver با تجهیزات، ابزار Compatibility Matrix ارائه میکند.
انواع ماژول سیسکو
ماژول‌های Cisco را میتوان بر اساس نوع کاربرد و رابط به چند گروه اصلی تقسیم کرد. مهمترین گروه‌ها عبارت‌اند از:
- ماژول فیبر نوری و Transceiver مانند SFP، SFP+ و QSFP
- ماژول‌های مسی برای ایجاد اتصال اترنت روی پورت‌های سازگار
- ماژول‌های شبکه و Interface Module برای توسعه قابلیتهای روتر یا سوئیچ
- ماژول‌های Stack برای مدلهای سوئیچی که از فناوری Stack پشتیبانی می‌کنند
- کارت‌ها و ماژول‌های توسعه اختصاصی که برای خانواده یا مدل مشخصی از تجهیزات سیسکو طراحی شدهاند
بنابراین هنگام جست‌وجوی «ماژول سیسکو» نباید فقط به SFP یا ماژول فیبر نوری محدود شد؛ نوع ماژول باید بر اساس تجهیز و کاربرد شبکه انتخاب شود.
ماژول فیبر نوری سیسکو چیست؟
ماژول فیبر نوری سیسکو یا Optical Transceiver قطعه‌ای قابل نصب در پورت‌های سازگار تجهیزات شبکه است که امکان برقراری ارتباط روی زیرساخت فیبر نوری را فراهم میکند. در مدلهای مختلف، این ماژولها با فرمفاکتورهایی مانند SFP، SFP+ و QSFP عرضه میشوند و بر اساس سرعت، نوع فیبر، طول موج و مسافت انتقال تفاوت دارند.
برخی Transceiverها برای فیبر چندحالته (MMF) و برخی برای فیبر تک‌حالته (SMF) طراحی شدهاند. همچنین در بعضی مدل‌ها به جای فیبر، رابط مسی مانند RJ45 مورد استفاده قرار می‌گیرد؛ بنابراین عبارت «ماژول فیبر نوری» را نباید برای تمام SFPها به‌صورت یکسان به کار برد.
Cisco، SFP و SFP+ را تجهیزات I/O قابل تعویض در حین کار معرفی میکند که بین مدار الکتریکی تجهیزات و شبکه نوری یا مسی ارتباط برقرار می‌کنند.
تفاوت SFP، SFP+ و QSFP
| نوع | کاربرد معمول | سرعت‌های رایج | نکته مهم |
|---|---|---|---|
| SFP | لینکهای گیگابیتی | تا 1Gbps در بسیاری از مدل‌ها | در مدلهای مختلف مسی و فیبر عرضه میشود |
| SFP+ | شبکه‌های 10 گیگابیتی | 10Gbps | برای پورت‌ها و تجهیزات سازگار با SFP+ طراحی شده است |
| QSFP | لینکهای پرسرعت و چندکاناله | بسته به مدل، معمولاً 40Gbps | بیشتر در زیرساخت‌های شبکه با ظرفیت بالا استفاده میشود |
| QSFP+ و خانواده‌های جدیدتر | ارتباطات پرظرفیت | بسته به مدل و استاندارد | سازگاری با تجهیز، نوع لینک و در صورت نیاز Breakout باید بررسی شود |
نکته: سرعت و مشخصات هر ماژول به مدل دقیق آن بستگی دارد و نباید صرفاً بر اساس نام خانواده، سرعت یا برد مشخصی را به تمام مدل‌ها نسبت داد.
انتخاب ماژول فیبر نوری سیسکو بر اساس سرعت و مسافت
برای انتخاب Transceiver مناسب، چهار مشخصه را قبل از خرید بررسی کنید:
- سرعت لینک
- نوع فیبر یا کابل
- مسافت موردنیاز
- سازگاری با مدل دقیق تجهیز
برای مثال، Cisco در خانواده 10GBASE SFP+ مدل‌هایی مانند SFP-10G-SR یا SFP-10G-LR و SFP-10G-ER و SFP-10G-ZR را با مشخصات متفاوت عرضه کرده است. در یک نمونه، SFP-10G-SR برای MMF و لینکهای کوتاه‌تر استفاده میشود، در حالی که SFP-10G-LR برای SMF و لینکهای طولانی‌تر طراحی شده است. مشخصات دقیق برد نیز به مدل و نوع فیبر وابسته است.
بنابراین هنگام خرید، انتخاب بر اساس عبارت‌هایی مانند «ماژول 10 گیگ» کافی نیست و باید Part Number دقیق ماژول و مشخصات تجهیز مقصد بررسی شود.
ماژول‌های فیبر نوری سیسکو بر اساس نوع فیبر
ماژول مناسب فیبر Multi-Mode یا MMF
ماژول‌های سازگار با MMF برای لینکهای کوتاه‌تر شبکه، دیتاسنتر و ارتباطات داخل ساختمان کاربرد زیادی دارند. در این گروه، مدلهای مختلفی با طول موج و برد متفاوت وجود دارد.
برای نمونه، Cisco برای SFP-10G-SR-S در شرایط مشخص، لینک تا 300 متر روی OM3 و تا 400 متر روی OM4 را اعلام میکند.
ماژول مناسب فیبر Single-Mode یا SMF
ماژول‌های SMF برای لینکهای طولانی‌تر استفاده میشوند و بسته به مدل می‌توانند مسافت‌های چند کیلومتری یا بیشتر را پوشش دهند.
مدلهای مختلف مانند LR، ER و ZR از نظر طول موج، توان نوری و حداکثر مسافت با یکدیگر تفاوت دارند؛ بنابراین انتخاب آنها باید بر اساس مشخصات دقیق لینک انجام شود.
ماژول‌های SFP سیسکو
SFP یکی از رایج‌ترین فرمفاکتورهای Transceiver در تجهیزات شبکه است. بسته به مدل، SFP میتواند برای اتصال فیبر نوری یا کابل مسی استفاده شود.
برای نمونه، در خانواده ماژول‌های Cisco مدل‌هایی مانند:
وجود دارند که از نظر رسانه، طول موج، برد و کاربرد یکسان نیستند. فهرست رسمی Cisco نیز این خانواده‌های مختلف را در مستندات Transceiver خود پوشش می‌دهد.
ماژول SFP+ سیسکو
SFP+ برای ارتباطات 10GbE استفاده میشود و در مدلهای مختلف نوری و مسی در دسترس است.
از نمونه‌های شناخته‌شده این خانواده میتوان به مدلهای زیر اشاره کرد:
- SFP-10G-SR
- SFP-10G-LR
- SFP-10G-ER
- SFP-10G-ZR
- SFP-10G-T-X
برای مثال، Cisco مدل SFP-10G-T-X را با رابط RJ45 معرفی کرده و برای برخی حالت‌های کاری امکان استفاده از کابل‌های Cat5e، Cat6A یا Cat7 را اعلام میکند. در حالت 10Gbps، حداکثر فاصله اعلام‌شده برای این مدل 30 متر است.

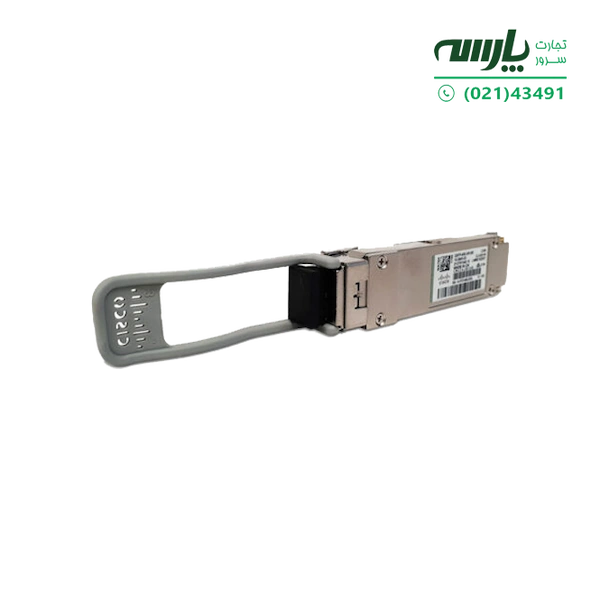

ماژول QSFP سیسکو
QSFPها برای لینکهای پرظرفیت‌تر استفاده میشوند و در خانواده‌های مختلفی با سرعت، نوع رسانه و ساختار متفاوت عرضه شدهاند.
در زمان خرید QSFP باید موارد زیر را بررسی کنید:
- سرعت انتقال
- نوع QSFP
- نوع فیبر
- تعداد رشته‌های فیبر موردنیاز
- نوع کانکتور
- حداکثر مسافت
- پشتیبانی تجهیز مقصد
- نیاز یا عدم نیاز به Breakout
برای لینکهای پرسرعت، صرفاً انتخاب ماژول بر اساس سرعت کافی نیست و سازگاری Transceiver با پلتفرم شبکه اهمیت دارد.
ماژول شبکه سیسکو چیست؟
ماژول شبکه سیسکو به ماژول‌هایی گفته میشود که برای توسعه یا تغییر رابط‌ها و قابلیتهای ارتباطی تجهیزات خاص Cisco طراحی شدهاند. این گروه با SFP و Transceiver یکسان نیست.
در روترها و تجهیزات ماژولار، بسته به مدل دستگاه ممکن است از خانوادههایی مانند NIM، NM، EHWIC، HWIC، WIC و سایر Interface Moduleها استفاده شود.
بنابراین اگر هدف شما اضافه کردن یک رابط یا قابلیت جدید به روتر یا سوئیچ است، ابتدا باید مدل دقیق تجهیز را مشخص کنید و سپس ماژول سازگار با همان پلتفرم را انتخاب کنید.
برای مشاهده تجهیزات مرتبط می‌توانید خرید سوئیچ سیسکو و خرید روتر سیسکو را بررسی کنید.
ماژول استک سیسکو چیست؟
Stack Module برای تجهیزاتی استفاده میشود که از قابلیت Stack پشتیبانی می‌کنند. در این معماری، چند سوئیچ سازگار می‌توانند از طریق فناوری Stack به یک سیستم منطقی واحد تبدیل شوند و مدیریت و پیکربندی آنها یکپارچه‌تر شود.
نکته مهم این است که هر سوئیچ سیسکو قابلیت استفاده از Stack Module را ندارد. نوع ماژول، کابل و روش Stack به خانواده و مدل سوئیچ وابسته است.
برای مثال، ماژول‌های مرتبط با برخی سوئیچ‌های سری 2960X، 2960XR و سایر خانواده‌های سازگار باید بر اساس مدل دقیق دستگاه بررسی شوند.
در صورت استفاده از این مدل سوئیچ‌ها می‌توانید صفحات سوئیچ‌های سری 2960X، سوئیچ‌های سری 2960XR و سوئیچ‌های سری 2960S را نیز بررسی کنید.
چگونه ماژول مناسب سیسکو را انتخاب کنیم؟
اگر مدل دقیق ماژول را نمی‌دانید، این ترتیب انتخاب میتواند از خرید اشتباه جلوگیری کند:
- مدل دقیق سوئیچ یا روتر را مشخص کنید
اولین اطلاعاتی که برای انتخاب ماژول نیاز دارید، Part Number یا مدل کامل تجهیز است.
برای مثال، صرفاً دانستن اینکه تجهیز شما «سوئیچ سیسکو» است کافی نیست؛ مدل‌هایی مانند 2960X، 2960XR، Catalyst 9300 و سایر خانواده‌ها ممکن است از مجموعه متفاوتی از ماژولها یا Transceiverها پشتیبانی کنند.
- نوع پورت را بررسی کنید
مشخص کنید تجهیز شما چه پورتی دارد:
- SFP
- SFP+
- QSFP
- RJ45
- Slot اختصاصی Module
فرمفاکتور پورت، محدوده انتخاب شما را مشخص میکند.
- سرعت موردنیاز را مشخص کنید
سرعت لینک باید با پورت تجهیز و نیاز شبکه مطابقت داشته باشد.
مثلاً برای یک لینک 10Gbps باید ماژول و پورت هر دو از حالت موردنظر پشتیبانی کنند.
- نوع رسانه را مشخص کنید
اگر ارتباط فیبر است، مشخص کنید فیبر شما:
- Single-Mode یا SMF
- Multi-Mode یا MMF
است.
اگر ارتباط مسی است، نوع رابط و مشخصات کابل را بررسی کنید.
- مسافت لینک را اندازه بگیرید
ماژول را فقط بر اساس سرعت انتخاب نکنید. فاصله بین دو نقطه نیز باید با حداکثر Reach ماژول مطابقت داشته باشد.
- مشخصات دو طرف لینک را بررسی کنید
در لینکهای فیبر، مشخصات Transceiver دو طرف باید با یکدیگر سازگار باشند. Cisco نیز بر بررسی Optical Interoperability در کنار Device Compatibility تأکید میکند.
- Compatibility را بررسی کنید
در نهایت، مدل دقیق Transceiver را با مدل دقیق سوئیچ، روتر یا سرور تطبیق دهید.
Cisco برای همین منظور ابزار Optics-to-Device Compatibility Matrix و Optics Interoperability Matrix را ارائه کرده است.
جدول سریع انتخاب ماژول سیسکو
| نیاز شبکه | نوع ماژول مناسب | مواردی که باید بررسی شود |
|---|---|---|
| لینک 1Gbps فیبر | SFP | نوع فیبر SMF/MMF، طول موج، برد و سازگاری با پورت |
| لینک 10Gbps فیبر | SFP+ | نوع فیبر، طول موج، برد و سازگاری با پورت SFP+ |
| لینک 10Gbps مسی | SFP+ مسی | RJ45، نوع کابل و فاصله لینک |
| لینکهای پرظرفیت | QSFP و خانواده‌های مرتبط | سرعت، نوع Breakout، نوع فیبر و سازگاری با پورت |
| توسعه رابط روتر | Network Module / NIM و خانواده‌های مرتبط | مدل دقیق روتر و پشتیبانی آن از ماژول |
| اتصال چند سوئیچ در Stack | Stack Module | مدل سوئیچ و قابلیت Stack آن |
قیمت ماژول سیسکو
قیمت ماژول سیسکو به یک عامل محدود نیست و بسته به مدل و مشخصات فنی تغییر میکند. مهمترین عوامل عبارت‌اند از:
- مدل و Part Number
- فرمفاکتور SFP، SFP+ یا QSFP
- سرعت انتقال
- نوع فیبر یا کابل
- طول موج
- حداکثر مسافت انتقال
- نوع رابط و کانکتور
- سازگاری با تجهیزات
- وضعیت موجودی
- وضعیت کالا و نوع عرضه
اگر مدل دقیق ماژول را می‌دانید، همان Part Number را برای استعلام قیمت و موجودی اعلام کنید. اگر مدل را نمی‌دانید، مدل سوئیچ یا روتر، سرعت موردنیاز، نوع فیبر و مسافت لینک را در اختیار کارشناسان فروش قرار دهید تا مدل سازگار بررسی شود.
قبل از خرید ماژول سیسکو این موارد را بررسی کنید
- مدل کامل سوئیچ یا روتر
- نوع Slot یا Port
- سرعت موردنیاز
- نوع رسانه
- Single-Mode یا Multi-Mode بودن فیبر
- طول موج
- مسافت لینک
- نوع کانکتور
- مشخصات Transceiver سمت مقابل
- سازگاری رسمی با تجهیز
- وضعیت موجودی و قیمت
- Part Number دقیق
اگر بین چند مدل مردد هستید، مشخصات تجهیز مقصد را ارائه کنید؛ انتخاب ماژول صرفاً بر اساس سرعت یا ظاهر فیزیکی آن میتواند باعث ناسازگاری لینک شود.
