مادربرد سرور HP DL380 G10



سرورهای اچ پی دارای پیچیدگی خاصی در ساختار و طراحی می باشند، و تعویض مادربرد سرور HP DL380 G10 از این معقوله مستثنی نیست. قبل از شروع به کار می بایست از موارد زیر به دقت پیروی شود تا احتمال بروز صدمات ناخواسته به سرور HP  کاهش یابد. در ابتدا حتما اطمینان حاصل کنید تا بدن خود را از الکتریسیته ساکن تخلیه کرده باشید برای این کار یک باند مچ دست یا پا، مخصوص تخلیه الکتریسیته ساکن تهیه شود و با اتصال آن به خود از خنثی بودن انرژی الکتریکی مطمئن شوید.

یک راه دیگر تماس بدن با یک سطح فلزی میباشد اما همچنان روش اول بهتر است. علت اهمیت آن در جایگذاری مادربرد DL380 G10، بار الکتریکی بدن شماست که موجب شارژ ناخواسته مادربرد سرور می شود، و کاهش کارایی مادربرد یا ایجاد نقص در قسمت هایی از برد سرور را به همراه دارد. دقت داشته باشید که پس از خارج کردن مادربرد سرور HP DL380 G10 حتما آن را بر روی یک سطح عایق قرار دهید.

مراحل تعویض مادربرد سرور HP DL380 G10



1) ابتدا سرور را خاموش کنید.سرور HP DL380 Gen10

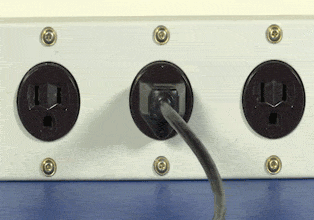

2) تمام کابل های برق را از پیریز جدا کنید.

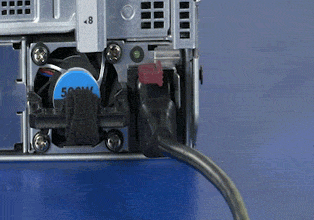

3) کابل های برق متصل را از پاور سرور جدا کنید.

کابل پاور سرور اچ پی

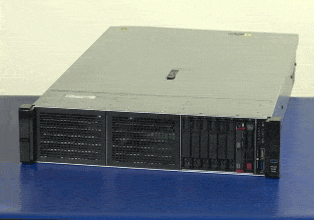

4) سرور را از رک خارج کنید.تعویض مادربرد سرور HP DL380 G10

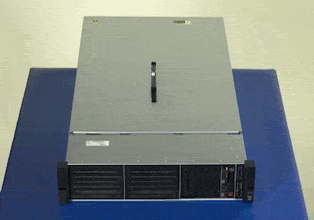

5) درب اصلی سرور اچ پی را بردارید.سرور اچ پی DL380 G10

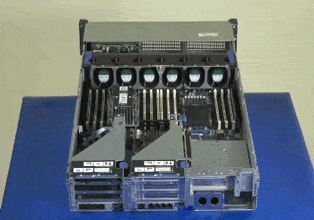

6) تمام رایزرهای روی سرور را از برد جدا کنید.

تعویض مادربرد سرور HP DL380 G10

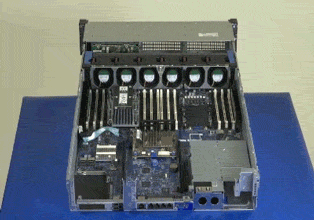

7) محفظه فن ها که شامل فن ها میشوند را از شاسی سرور جدا کنید.

تعویض مادربرد سرور HP DL380 G10

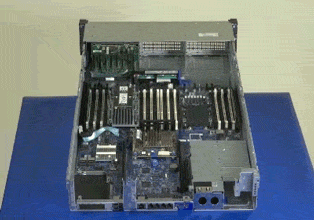

8) براکت مخصوص باتری را از روی شاسی سرور بردارید.















9) کنترولر Smart Array P408i را از روی مادربرد جدا کنید.

تعویض مادربرد سرور HP DL380 G10

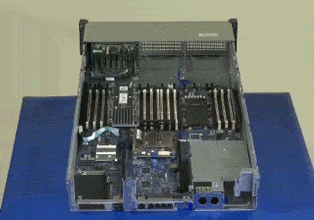

10) همه ماژول های نصب شده برروی اسلات های DIMM را بردارید.

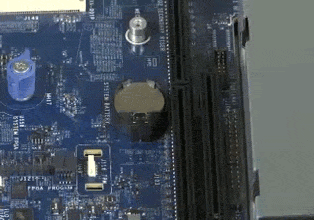

11) باتری بایوس را از روی جایگاه مخصوص مادربرد جدا کنید.

تعویض بایوس سرور HP DL380 G10

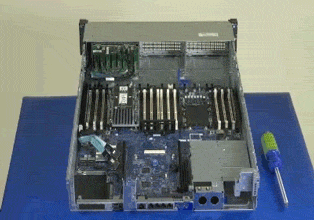

12) هیت سینک های خنک کننده و پردازنده ها را به صورتی که به پایه سوکت پردازنده آسیب وارد نشود جدا کنید.

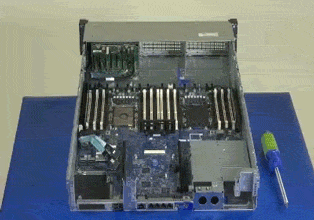

13) اطمینان به عمل آورید که هیچ کابلی به مادربرد متصل نیست.

تعویض مادربرد سرور HP DL380 G10

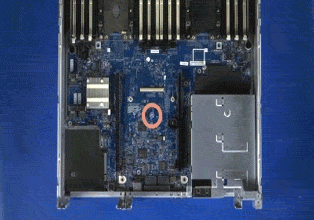

14) پیچ Torx-15 را که مادربرد را به شاسی سرور متصل می کند را باز کنید.

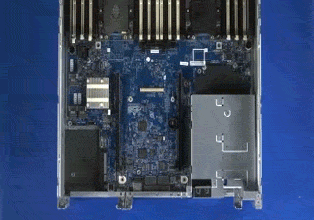

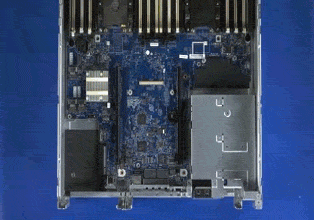

15) مادربرد را به عقب کشیده تا از شاسی سرور جدا شود.

تعویض مادربرد سرور HP DL380 G10

















دستورالعمل تعویض مادربرد سرور HP DL380 G10

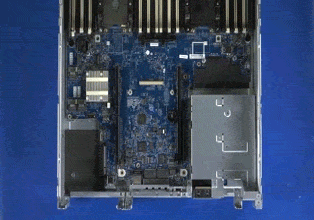

1) مادربرد قدیمی را از شاسی سرور بیرون آورید.

تعویض مادربرد سرور HP DL380 G10

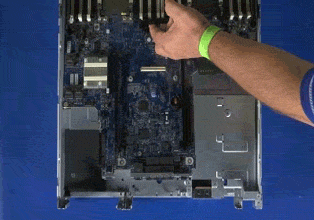

2) مادربرد جدید را دخل شاسی سرور قرار دهید.















3) مادربرد را به جلو حرکت دهید تا در شاسی سرور قفل شود.















4) پیچ نگهدارنده Torx-15 را که مادربرد را به شاسی سرور متصل میکند، ببندید.

تعویض مادربرد سرور HP DL380 G10













نکات مهم

در صورتی که منوی بایوس در هنگام راه اندازی مادربرد جدید به صورت خودکار نمایش داده شود، نشان دهنده آن است که انبوهی از خطاهای نرم افزاری یا سخت افزای در مادربرد وجود دارد. همچنین نمایش بایوس می تواند نشانه این باشد که یک قطعه هنگام تعویض مادربرد سرور DL380 G10 دچار مشکل شده و یکی از روش های تشخیص بروز خرابی در مادربرد بوی سوختگی می باشد که نشان دهنده آن است که یک قطعه بیش از اندازه گرم شده، گاهی اوقات گرمای بیش از حد می تواند توسط عدم سازگاری یک قطعه در مادربرد ایجاد شود که میتواند شامل رم، کارت گرافیک و سایر تجهیزات باشد که نیاز به تعویض مادربرد سرور HP DL380 G10 یا تعمیر سرور دارد.
