آموزش تصویری تعویض حافظه رم سرور HPE DL380 Gen9

با بهرگیری فناوری های گسترده و تکنولوژی های پیشرفته، ساختار سرور های HP، دارای پیچیدگی خاصی بوده و تعویض حافظه رم سرور HP DL380 G9 نیز از این امر مستثنی نیست. در ابتدا می بایست احتمال ایجاد شک الکتریکی را برای سرور مورد نظر کاهش دهیم زیرا ایجاد شک الکتریکی که به وسیله الکتریسته ساکن به وجود می آید ممکن است موجب بروز ایرادات نا خواسته در سیستم شود، و یا میزان عملکرد و کارایی قطعات را کاهش دهد. بنابراین قبل از شروع به کار می بایست از یک باند عبور دهنده جریان الکتریکی برای مچ دست یا پای خود استفاده کنیم و با اتصال سر دیگر آن به زمین از خنثی بودن انرژی الکتریکی خود اطمینان حاصل کنیم. روش دیگر، تماس بدن با یک سطح فلزی می باشد که می تواند موجب تخلیه بارالکتریکی بدنمان شود، اما با این حال ما به شما روش اول را پیشنهاد می دهیم زیرا ضریب امنیت آن بالاتر است. بنابراین دقت داشته باشید که که پس از تعویض حافظه رم سرور HP DL380 G9 حتما رم را بر روی یک سطح عایق قرار دهید.

⏲ زمان تخمینی مطالعه: 6 دقیقه

مراحل تعویض حافظه رم سرور HP DL380 G9

در محیط‌های دیتاسنتر، ارتقاء یا تعویض حافظه DIMM در سرورهای با ساختار متراکم مانند HPE ProLiant DL380 Gen9 یک فرآیند معمول، اما بسیار حساس است. ساختار پیچیده این سرورها و حساسیت قطعات به الکتریسیته ساکن (ESD)، نیازمند دقت و پیروی دقیق از دستورالعمل‌های فنی سازنده است. هدف از این راهنما، ارائه یک فرآیند جامع و تخصصی است که نه تنها شامل مراحل مکانیکی تعویض فیزیکی می‌شود، بلکه بر نکات Slot Configuration Rules و Troubleshooting بایوس که چالش اصلی مدیران شبکه است، متمرکز باشد. با رعایت این پروتکل‌ها، از بروز خطاهای POST (Power-On Self-Test) و کاهش راندمان عملیاتی سرور خود جلوگیری خواهید کرد.

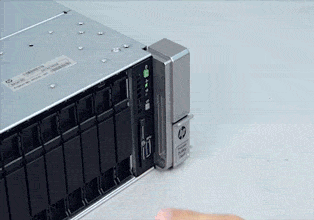

1) دکمه روشن / خاموش را فشار دهید تا سرور در حالت آماده به کار قرار گیرد.

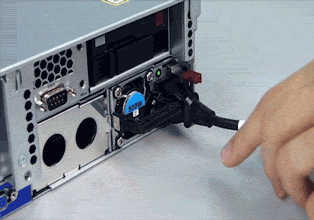

2) کابل برق را از سرور جدا کنید.

بیشتر بخوانید: آموزش تصویری تعویض مادربرد سرور HPE DL380 Gen10

3) درب اصلی سرور اچ پی را بردارید.

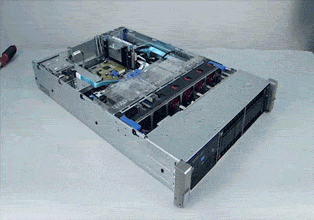

4) کیت محفظه فن ها که شامل فن ها می شوند را از سرور جدا کنید.

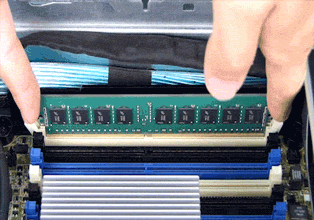

5) برای آزاد کردن حافظه رم ، قفل های شیار DIMM را به پایین فشار داده و خارج کنید.

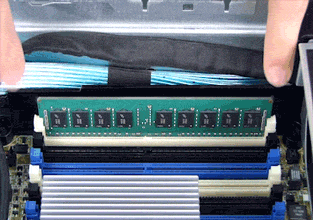

6) حافظه رم را از اسلاتDIMM  بردارید.





دستورالعمل جایگذاری رم در اسلات DIMM سرور DL380 Gen9

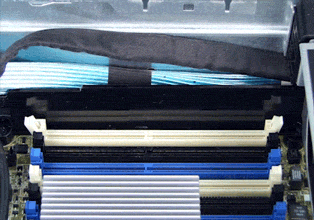

1) از باز بودن قفل های اسلات DIMM اطمینان حاصل کنید.

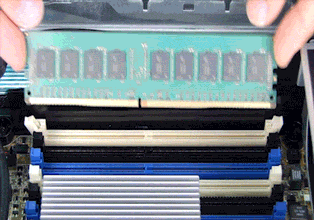

2) رم را با بریدگی میانی اسلات DIMM تراز کنید.







بیشتر بخوانید: آموزش تصویری تعویض باتری سرور HP DL380 G10

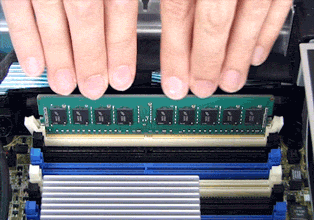

3) رم را به داخل اسلات DIMM به آرامی فشار دهید تا در جای خود قرار بگیرد و کاملا قفل شود.





قوانین پیکربندی اسلات‌های DIMM

تعویض رم صرفاً یک عملیات مکانیکی نیست؛ بلکه یک فرآیند پیکربندی است. سرور DL380 G9 از معماری دو پردازنده (Dual Processor) پشتیبانی می‌کنند که هر پردازنده دارای چهار کانال حافظه (Memory Channels) است و در مجموع ۲۴ اسلات DIMM را مدیریت می‌کند. عدم رعایت قوانین زیر می‌تواند منجر به عدم شناسایی حافظه یا خطای POST شود:

۱. اولویت نصب: نصب ماژول‌های رم باید همیشه ابتدا از اسلات‌های با رنگ سفید (DIMM Slot 1) آغاز شود و سپس با رنگ‌های دیگر ادامه یابد.

۲. توازن کانال (Channel Balancing): برای عملکرد بهینه (Interleaving)، ظرفیت و تعداد ماژول‌ها در کانال‌های هر پردازنده باید متوازن باشد.

۳. قانون ترکیب (Mixing Rule): در یک سرور، ترکیب ماژول‌های RDIMM و LRDIMM (نوع رم) یا استفاده از رم‌های Single Rank و Dual Rank در یک کانال حافظه مجاز نیست و منجر به خطای سیستم می‌شود.

توصیه تخصصی: همیشه از Part Number رسمی HPE برای خرید رم استفاده کنید و اطمینان حاصل کنید که ماژول‌های جدید با مشخصات باس سرعت (مثلاً DDR4-2133P) رم‌های موجود کاملاً منطبق باشند.

برای درک عمیق‌تر از معماری و ساختار داخلی این سرور، پیشنهاد می‌شود مقاله “نگاهی دقیق به سرور HP DL380 Gen9“ را جهت مطالعه کامل ساختار مادربرد و دیاگرام فنی، مورد بررسی قرار دهید.

عیب‌یابی سخت‌افزاری و بررسی بایوس پس از نصب

پس از اتمام نصب فیزیکی رم و راه‌اندازی مجدد سرور، باید یک مرحله عیب‌یابی تخصصی انجام شود.

• خطاهای POST و بوق (Beep Codes): اگر سرور در حین POST متوقف شد یا “بوق کدهای“ مشخصی تولید کرد (که معمولاً به مشکل حافظه اشاره دارد)، این نشان می‌دهد که رم‌ها به درستی قفل نشده‌اند یا قوانین پیکربندی (Slot Configuration) نقض شده‌اند.
• بررسی iLO: بهترین راه برای تأیید سلامت رم‌های جدید، ورود به کنسول iLO (Integrated Lights-Out) است. در بخش System Information -> Memory می‌توانید وضعیت دقیق هر اسلات، ظرفیت کلی و وضعیت سلامت (Health Status) رم‌ها را مشاهده کنید. اگر خطایی وجود داشته باشد، iLO دقیقاً اسلات مشکل‌دار را گزارش می‌دهد.
• تنظیمات بایوس: اگر پس از تعویض رم، سرور پیامی مبنی بر تغییر تنظیمات حافظه و لزوم ورود به بایوس نشان داد، با فشردن کلید مربوطه (معمولاً F9 یا F10) وارد منوی System Utilities شوید و تنظیمات را ذخیره و خارج شوید تا سیستم با پیکربندی جدید ری‌بوت شود.



نکات مهم

پس از تعویض حافظه رم سرور بهتر است تا مواردی که در ادمه به آن می پردازیم را به دقت انجام دهید تا از بروز آسیب های بیشتر به سخت افزار و همچنین افزایش هزینه های نگهداری جلوگیری شود، بنابراین در نظر داشته باشید که در هنگام راه اندازی مجدد سرور DL380 Gen9 در صورتی که منوی بایوس نمایش داده شود، به این معناست که خطای سخت افزاری یا نرم افزاری در سیستم رخ داده است و یا ممکن است رم به درستی در اسلات DIMM قرار نگرفته باشد، از دیگر روش های تشخیص خرابی، ایجاد بوی سوختگی در فضای داخلی سرور می باشد، که نشان دهنده آن است که قطعه ای بیش از اندازه گرم شده و این گرمای بیش از حد می تواند به قطعات آسیب های جدی را وارد کند و ممکن است نیاز به تعمیر سرور و یا تعویض قطعات داشته باشیم.

نتیجه‌گیری

تعویض حافظه رم در سرور HPE DL380 Gen9 یک فرآیند حیاتی است که نیازمند دقت و توجه به جزئیات می‌باشد. با پیروی از مراحل ذکر شده و رعایت نکات امنیتی، می‌توانید به راحتی این کار را انجام دهید و از بهبود عملکرد سرور خود لذت ببرید. همچنین، به یاد داشته باشید که نگهداری و مراقبت مناسب از حافظه رم می‌تواند به طول عمر بیشتر آن و افزایش کارایی سرور کمک کند.

همچنین توصیه می‌شود که همواره به‌روز باشید و از آخرین تکنولوژی‌ها و روش‌های نگهداری سرور آگاه شوید تا بتوانید به بهترین نحو از تجهیزات خود استفاده کنید.

توصیه نهایی: برای اطمینان از سازگاری و جلوگیری از خطای POST، هرگز از رم‌های دسکتاپ یا رم‌هایی با Part Number غیر رسمی استفاده نکنید.
