سرور HP DL380 G10 یکی از پرطرفدارترین و کارآمدترین سرورهای موجود در بازار هستند که در بسیاری از سازمانها و مراکز داده به کار میروند. با وجود کارایی بالای این سرورها، نگهداری صحیح و مناسب از آنها، از جمله تعویض باتری، امری ضروری است. باتریهای سرور برای حفظ تنظیمات و اطلاعات حیاتی در زمان قطع برق و همچنین برای راهاندازی مجدد سرور پس از خاموشی ناگهانی، اهمیت زیادی دارند. در این مقاله، به بررسی مراحل دقیق تعویض باتری سرور HP DL380 G10 پرداخته خواهد شد. همچنین نکات مهمی در مورد پیشگیری از مشکلات احتمالی، انتخاب باتری مناسب و تستهای پس از تعویض باتری ارائه میشود. با ما همراه باشید تا با این فرآیند آشنا شوید.
⏲ مدت زمان تخمینی مطالعه: 11 دقیقه
فهرست موضوعات
چرا تعویض بهموقع Smart Storage، ضامن امنیت RAID Cache است؟
باتری Smart Storage سرور G10 صرفاً یک منبع برق اضطراری نیست. وظیفه اصلی آن، فراهم کردن انرژی لازم برای انتقال دادههای موقتی (Write Back Cache) از حافظه DRAM کنترلر RAID به حافظه دائمی (NAND Flash) در کسری از ثانیه پس از قطع برق است.
اگر باتری فرسوده شود، کنترلر RAID قابلیت Write Back Cache را غیرفعال کرده و به حالت Write Through میرود. این یعنی سرعت ذخیرهسازی اطلاعات به شدت کاهش مییابد و از همه مهمتر، در صورت قطعی برق، دادههایی که هنوز در حافظه کش قرار دارند، بهطور کامل از دست میروند. این مهمترین دلیل برای تعویض بهموقع باتری است؛ نه صرفاً رفع یک هشدار.
آیا زمان تعویض باتری فرا رسیده؟
تشخیص دقیق زمان تعویض، نیمی از فرآیند نگهداری سرور است. نشانههای نرمافزاری و سختافزاری مانند پیامهای خطای خاص در iLO (Integrated Lights-Out)، کدهای POST یا تغییر رنگ LED سلامت سرور، همگی هشدارهایی برای خرابی قریبالوقوع باتری هستند.
اگر با هرگونه هشدار یا کد خطای مربوط به Smart Storage Battery مواجه شدهاید، پیش از هر اقدامی ابتدا مقاله تخصصی تجارت سرور پارسه در مورد چگونه از سلامت باتری سرور اچ پی مطلع شویم را مطالعه کنید تا از سلامت سرور خود اطمینان کامل حاصل نمایید.
آمادگی و دستورالعملهای ایمنی قبل از باز کردن شاسی سرور
بهعنوان یک متخصص، تأکید میکنیم که هرگونه کار بر روی سختافزار سرور بدون رعایت اصول ایمنی، ریسک آسیب جدی به مدارها را به همراه دارد.
- تخلیه کامل شارژ و مدیریت تخلیه الکترواستاتیک (ESD): قبل از لمس هر قطعه داخلی، حتماً مچبند یا کفش تخلیهکننده ESD خود را متصل کنید. تخلیه استاتیکی یک جریان بسیار کوچک است، اما برای مدارهای حساسی مانند مدار PWM مادربرد، مهلک است.
- خنکسازی اجباری: سرورهای G10 بهشدت داغ میشوند. پس از خاموش کردن سرور، حداقل ۲۰ تا ۳۰ دقیقه صبر کنید تا تمام قطعات (مخصوصاً هیتسینکها و فنها) کاملاً خنک شوند تا از آسیب حرارتی به دستان شما و اجزای داخلی جلوگیری شود.
- جدا کردن کامل منبع تغذیه: پس از خاموش کردن سیستم از طریق نرمافزار، کابل برق را ابتدا از پریز و سپس از پاور سرور جدا کنید. این کار تضمین میکند که ولتاژهای باقیمانده در خازنهای پاور نیز تخلیه شوند.
موارد احتیاطی در تعویض باتری سرور HP DL380 G10
این اقدامات احتیاطی را با دقت مطالعه و دنبال کنید. قبل از اینکه شروع به تعویض باتری سرور HP DL380 G10 کنید درصورتی که سرور مدت زمان زیادی روشن بوده و در حالت گرم قرار دارد، قبل از شروع بکار صبر کنید تا سرور بصورت کامل خنک شوند. برای کسب اطلاعات بیشتر در مورد مدت زمان خنک شدن هر یک از قطعات به کتابچه راهنمای سرور مراجعه کنید.
برای جلوگیری از آسیب دیدن مدارهای مهم سرور HP DL380 G10 از قبیل مدار PWM و دیگر مدارها، مچ یا کفش خود را به تخلیه کننده الکترواستاتیک (ESD) وصل کنید و تمام استانداردهای لازم جهت جلوگیری از آسیب به مادربرد سرور را رعایت کنید. یک پنل ESD را روی یک سطح مناسب از زمین گذاشته و سپس سرور را روی پنل مورد نظر قرار دهید. قطعاتی مانند دیسک، نوار کارتریج یا CD-ROM را از سرور خارج کرده، و همچنین سرور و لوازم جانبی متصل به آن را خاموش کنید.
توجه: کابل برق را ابتدا از پریز و سپس از پاور سرور جدا کنید. وقتی یک سرور HP به منبع تغذیه AC متصل می شود، ولتاژ در آن جریان دارد. بنابراین قبل از باز کردن سرور باید کابل برق از منبع تغذیه جدا شده تا ولتاژهای ذخیره شده در منبع تغذیه کاملا تخلیه شوند. همچنین قابل ذکر است که تمام کابلهای قطعات جانبی از برد سرور میبایستی جدا شوند.
مراحل تعویض باتری سرور HP DL380 G10

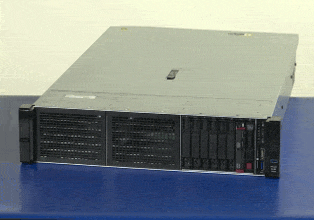

1) در ابتدا سرور را خاموش کنید.

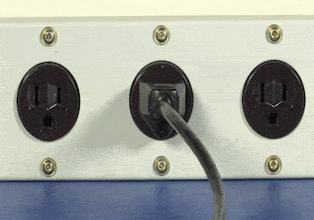

2) کابل متصل برق را از پریز جدا کنید.

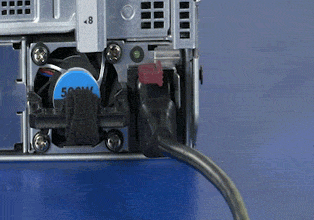

3) کابل برق را از پاور سرور جدا کنید.
بیشتر بخوانید: آموزش تصویری تعویض حافظه رم سرور HPE DL380 Gen9
4) سرور را از رک خارج کنید.

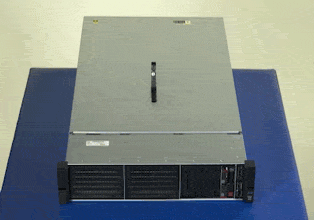

5) درب اصلی سرور را بردارید.

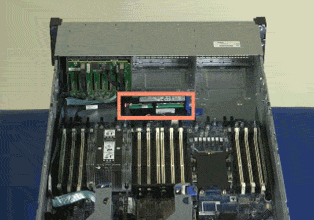

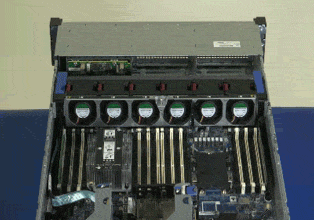

6) محفظه فن را با فن های نصب شده بر روی آن از شاسی جدا کنید.
7) کابل باتری را از مادربرد جدا کنید.

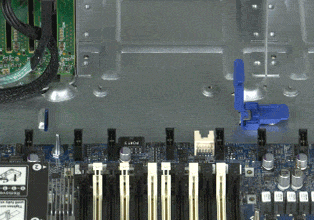

8) براکت مخصوص باتری را از روی شاسی سرور باز کنید.

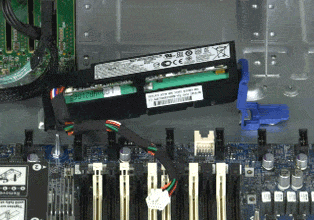

9) با توجه به جهت قرارگیری، باتری را از سمت قفل چرخانده و آن را جدا کنید.
بیشتر بخوانید: آموزش تصویری تعویض مادربرد سرور HPE DL380 Gen10
دستورالعمل های تعویض باتری جدید سرور HP DL380 G10

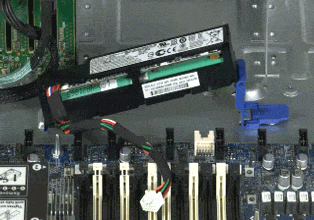

1) با توجه به جهت قرارگیری، باتری را در شکاف شاسی سرور وارد کنید.

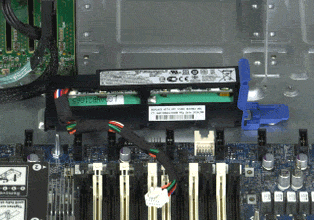

2) فشار دهید تا باتری درون براکت قرار گیرد، به صورتی که کامل درون براکت قفل شود.
3) کابل باتری را مجددا به مادربرد وصل کنید.
بررسی وضعیت باتری جدید از طریق iLO و POST
پس از اتمام مراحل فیزیکی، سرور را مجدداً داخل رک قرار داده و کابلهای برق را وصل کنید. این گام حیاتی برای تأیید سلامت باتری جدید است.
- بررسی POST: سرور را روشن کنید. در حین فرآیند POST، سرور بهطور خودکار سختافزار جدید را شناسایی میکند. مطمئن شوید که هیچ پیام خطای جدیدی در مورد Smart Storage Battery یا وضعیت Cache نمایش داده نمیشود.
- تأیید وضعیت در iLO: وارد محیط iLO شوید و وضعیت (Status) باتری را در قسمت Smart Storage Controller بررسی کنید. وضعیت باید به حالت “OK” یا “Good” تغییر کرده باشد.
- ریست نرمافزاری (در صورت لزوم): در موارد نادری ممکن است سیستم نیاز به یک ریست نرمافزاری داشته باشد تا وضعیت باتری را بهروز کند. این کار را میتوان از طریق تنظیمات کنترلر RAID انجام داد.
نکات پایانی
HPE Smart Storage Battery یک باتری لیتیوم یون است، این باتری کوچک برای تهیه نسخه پشتیبان از حافظه cache در مواقع ضروری در سرور HP DL380 G10 مورد نیاز است زیرا محتوا بر روی حافظه فلش در کنترل کننده های HPE Smart Array Gen10 (کلاس P) در صورت خاموش شدن ناگهانی سرور متکی به باتری و همچنین منبع تغذیه پشتیبان HPE NVDIMMS است و به سرور اجازه می دهد تا هر داده ای را که در DRAM باشد به NAND منتقل کند. برای تعویض باتری HP DL380 G10 در نظر داشته باشید در هر سرور فقط یک باتری مورد نیاز است زیرا می تواند انرژی چندین حافظه کش را در زمان قطعی برق تامین کند.
برای اطمینان از خرید باتری اورجینال با پارت نامبر صحیح و یا دریافت خدمات تخصصی تعویض و نصب در محل، همین حالا با کارشناسان تجارت سرور پارسه تماس بگیرید. ما تضمین میکنیم که سرور شما با بهترین کیفیت، دوباره به بالاترین سطح عملکرد خود بازگردد.
سوالات تعویض باتری HPE Smart Storage سرور DL380 G10
✔ HPE Smart Storage Battery دقیقاً چه نقشی در کنترلر RAID دارد؟
نقش اصلی این باتری، پشتیبانگیری از دادههای موقت موجود در حافظه Write Back Cache (کش) کنترلر RAID است. در صورت قطعی ناگهانی برق، باتری انرژی لازم را برای انتقال امن این دادهها از حافظه DRAM به حافظه فلش دائمی (NAND) فراهم میکند. در غیر این صورت، اطلاعات کش از دست میروند و امنیت آرایه RAID به خطر میافتد.
✔ آیا باتری سرور HP قابل شارژ مجدد است؟ (عمر مفید باتری چقدر است؟)
بله، این باتریها از نوع لیتیوم یون (Li-ion) هستند و قابلیت شارژ مجدد دارند. اما عمر مفید آنها محدود است. طبق استانداردهای HPE و تجربه کارشناسان ما، عمر مفید آنها بهطور میانگین بین ۳ تا ۵ سال است. پس از این دوره، کارایی آنها کاهش یافته و باید تعویض شوند تا از فعال بودن قابلیت Write Back Cache اطمینان حاصل شود.
✔ پس از تعویض باتری، آیا نیاز به ریست یا کالیبره کردن کنترلر داریم؟
در اغلب موارد، خیر. سیستمعامل و کنترلر RAID سرور G10 باتری جدید را بهطور خودکار شناسایی و وضعیت آن را بهروزرسانی میکنند. اما اگر پس از گذشت چند ساعت (بسته به نوع کنترلر)، وضعیت همچنان خطا یا “نامشخص” بود، باید از طریق کنسول iLO یا ابزارهای مدیریت Smart Storage، اقدام به بازنشانی منطقی (Logical Reset) کنترلر نمایید.
✔ چگونه پارت نامبر صحیح باتری (P/N) را برای سرور DL380 G10 خود پیدا کنیم؟
دقیقترین روش، مشاهده برچسب روی باتری قدیمی و یا جستجوی در HPE QuickSpecs سرور DL380 G10 است. برای اطمینان از سازگاری کامل و عدم خرید باتری تقلبی، همیشه پارت نامبرهای “Spare Part” و “Assembly Part” را هنگام خرید با دقت چک کنید.
