برای داشتن یک شبکه پایدار و ایمن، نظمدهی تجهیزات بسیار مهم است. رک شبکه ابزاری کلیدی برای سازماندهی تجهیزات شبکه است و نحوه آرایش منظم آن نیز مدیریت فضا را بهبود میبخشد. یادگیری اصول آرایش رک و مدیریت کابلها حتی در شبکههای کوچک، نقش مهمی در عملکرد بهینه و نگهداری آسان شبکه دارد. با ما در این مطلب از تجارت سرور پارسه همراه باشید تا در مورد آرایش رک و مرتب کردن کابل رک سرور بیشتر صحبت کنیم.
خلاصه سریع مقاله:
- آرایش رک و مدیریت کابلها: روشی برای نظمدهی تجهیزات رک و افزایش airflow.
- مزایا: کاهش گرما، عیبیابی سریعتر، امنیت بالاتر.
- ابزارهای ضروری: پچ پنل، PDU، کابل منیجر، بست Velcro.
- اشتباهات رایج: خم شدن کابل، برچسبگذاری ناقص، تداخل برق و دیتا.
- زمان اجرا: حدود ۲ تا ۴ ساعت برای یک رک ۴۲U استاندارد.
⏲ مدت زمان تخمینی مطالعه: 9 دقیقه
فهرست موضوعات
شلوغی کابل در رک چه تاثیری بر سرور دارد؟
بخش زیادی از مشکلات شبکه به طراحی مربوط نیست و از بیتوجهی به نگهداری رکها شکل میگیرد. تجمع گردوغبار، گرمای زیاد به دلیل کابلکشی شلوغ، بهمرور عملکرد تجهیزات را ضعیف میکند. نظم کابلها در رک، هم رسیدگی دورهای را کم میکند و هم امنیت سرور و دادهها را بالا میبرد. رعایت اصول آرایش رک شبکه و مدیریت کابلها کمک میکند تا از رخ دادن مشکلات زیر برای اتاق سرور جلوگیری شود.
گرمای اضافه و خاموش شدن ناگهانی
تجهیزات شبکه هنگام کار حرارت بالایی تولید میکنند و اگر این گرما بهموقع خارج نشود، عمر دستگاهها کاهش مییابد. همچنین ممکن است باعث خاموش شدن ناگهانی سرور و اختلال شود. تهویه درست داخل رک نقش مهمی در حفظ عملکرد پایدار دارد. استفاده از فن استاندارد، پنل گردش هوا و رعایت فاصله بین تجهیزات، دما را کنترل میکند. در فضاهای شلوغتر خنککننده تخصصی انتخاب مناسبی است. رعایت این نکات در کنار آرایش رک و مدیریت کابلها باعث کاهش فشار حرارتی و افزایش امنیت تجهیزات میشود.
دردسر عیبیابی با کابلهای درهم
رها بودن کابلها داخل رک باعث میشود فضا نامنظم و گیجکننده بهنظر برسد. در این شرایط پیدا کردن ایراد دردسرساز میشود و احتمال قطعی ناگهانی بالا میرود. حتی هنگام تعمیر یا جابهجایی، تجهیزات بیشتر در معرض آسیب قرار میگیرند. استفاده از کابل منیجر افقی و عمودی، نظم را به رک برمیگرداند و کار را سادهتر میکند. این کار پایه یک چیدمان اصولی است و نقش مهمی در آرایش رک و مدیریت کابلها دارد. بینظمی کابلها فقط عیبیابی را سخت نمیکند، بلکه از نظر امنیت اتاق سرور هم ریسک دستکاری یا قطع ناخواسته ارتباطات را بالا میبرد.
بیشتر بخوانید: آموزش گام به گام نصب سرور در رک
ابزارهای ساده برای مدیریت کابل دیتاسنتر
برای داشتن یک رک منظم فقط وجود رک و کابل کافی نیست. تجهیزات جانبی استاندارد نظم را کامل میکنند. این ابزارها دسترسی به اجزای شبکه را سادهتر میکنند و از آسیب به تجهیزات جلوگیری میکنند. نتیجه آن نیز عملکرد پایدارتر و عمر بیشتر قطعات است؛ موضوعی که در آرایش رک و مدیریت کابلها اهمیت بالایی دارد.
PDU رک و پچ پنل؛ کدام بهتر جواب میدهد؟
PDU در رک نقش مهمی در توزیع درست و ایمن برق دارد و کمک میکند همه تجهیزات از یک مسیر مشخص تغذیه شوند. با استفاده از آن، کابلهای برق مرتب کنار هم قرار میگیرند و از شلوغی و چندراهیهای نامنظم خبری نیست.
پچ پنل شبکه نیز از دیگر تجهیزات مهم رک است که برای مرتب کردن کابل رک سرور میباشد. همه کابلهای شبکه بهصورت منظم قرار میگیرند و اتصالها شفاف میشوند. این کار از شلوغی و اشتباه در تشخیص کابلها جلوگیری میکند. عیبیابی سریعتر انجام میشود و تغییرات شبکه دردسر کمتری دارد. در نتیجه مدیریت کابلها سادهتر میشود و رک ظاهری مرتب و حرفهای پیدا میکند. اما کدام یک بهتر است؟
- اگر مشکل شما برق است، PDU بهتر جواب میدهد.
- اما اگر مشکلتان کابل شبکه و اتصالهاست، استفاده از پچ پنل مناسب است.
- اگر رک حرفهای و منظم میخواهید، هردوی این نظم دهندهها لازم هستند.
وسایل ارزان مثل Velcro و برچسبکشی
در آرایش اصولی رک شبکه نظم کابلها نقش کلیدی دارد و اغلب نادیده گرفته میشود. استفاده از کمربند کابل و برچسبگذاری واضح مسیر هر کابل را مشخص میکند و از سردرگمی جلوگیری میکند. این کار زمان تشخیص کابلها را کاهش میدهد و مدیریت شبکه را آسانتر میسازد. کمربندها در جنسها و رنگهای مختلف به مرتبسازی بهتر کمک میکنند و رک را حرفهای و خوانا نگه میدارند.

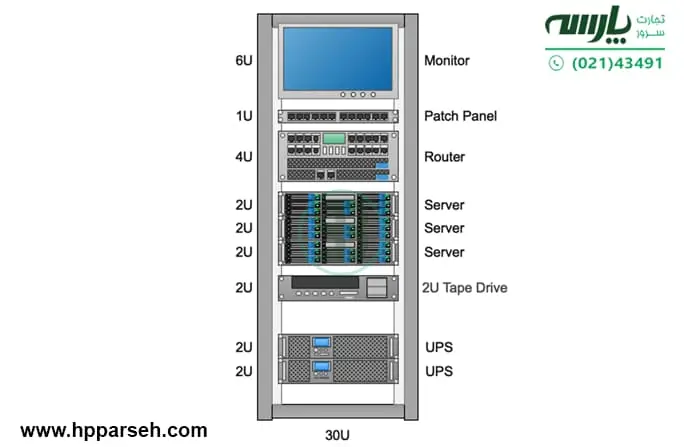

قدم به قدم آرایش رک؛ از پایین به بالا چطور بچینیم؟
آرایش رک و مدیریت کابلها پایه یک شبکه منظم است. با رعایت چند اصل ساده میتوان از شلوغی این فضا جلوگیری گردد. در پروژههای نصب سرور در رک HP، رعایت ترتیب چیدمان تجهیزات از ابتدا، جلوی شلوغی کابلها را میگیرد.
- قبل از هر کاری، برای جای تجهیزات با توجه به کابلکشی، تهویه و دسترسی برنامهریزی کنید تا بعدا مجبور به جابهجایی آنها نشوید.
- چیدمان را از پایین رک شروع کنید و تجهیزات سنگینتر را در بخشهای پایینی قرار دهید تا تعادل حفظ شود.
- بین دستگاهها فاصله بگذارید تا هوا بهخوبی جریان پیدا کند و گرما جمع نشود.
- کابلها را مسیربندی کنید و با ابزار مناسب مانند پچ پنل، از گرهخوردگی و آشفتگی جلوگیری کنید.
- همه کابلها و تجهیزات را واضح برچسب بزنید تا به هنگام عیبیابی سریع و بدون سردرگمی انجام شود.
- به استاندارد یونیت رک توجه کنید تا فضا بهدرستی استفاده شود و نصب دقیق باشد.
- کابلهای برق و دیتا را جدا نگه دارید تا تداخل و نویز کاهش پیدا کند.
- تجهیزات را محکم در جای خود ثابت کنید تا از آسیب و قطع اتصال جلوگیری شود.
- بازبینی و نگهداری منظم انجام دهید تا رک همیشه تمیز، خنک و آماده کار باقی بماند.
بیشتر بخوانید: تفاوت کابلهای فیبر نوری مالتیمد OM2، OM3 و OM4
اشتباهات رایج در مدیریت کابل رک و نحوه رفع آنها
در بسیاری از شبکهها حتی در پروژههای کوچک، اشتباهات ساده در آرایش رک و مدیریت کابلها باعث شلوغی و مشکلات تعمیر میشود. شناخت این خطاها و رعایت اصول مرتبسازی نه تنها روند عیبیابی را آسان میکند بلکه پایداری و امنیت شبکه را تضمین میکند.
خم شدن بیش از حد و آسیب به کابل
خم کردن زیاد کابلهای شبکه مخصوصا CAT6 و بالاتر باعث افت سیگنال و کاهش کیفیت ارتباط میشود. این کار نویز را افزایش میدهد و سرعت انتقال داده را پایین میآورد. رعایت شعاع خم استاندارد کابلها یک اصل مهم برای آرایش رک شبکه است.
کابلهای شل و سردرگمی
رها کردن کابلها داخل رک نظم را از بین میبرد و مدیریت تجهیزات را سخت میکند. در چنین شرایطی احتمال قطع ارتباط بالا میرود. حتی جابهجایی ساده میتواند به کابل یا دستگاه آسیب بزند. استفاده از کابل منیجر افقی و عمودی کابلها را در مسیر درست نگه میدارد و یک رک مرتب، ایمن و قابلکنترل را میسازد.
برچسبزنی ناقص و گم کردن پورتها
یکی از اشتباهات رایج در آرایش رک شبکه، عدم برچسبگذاری کابلها و پورتها است. بدون لیبل پیدا کردن مسیر کابلها و پورتها وقتگیر و مشکل میشود. استفاده از برچسبهای استاندارد شناسایی و مدیریت کابلها را ساده میکند، عیبیابی سریعتر انجام میشود و خطر قطع تصادفی ارتباطات به حداقل میرسد.
فاصله کابل برق و شبکه
قرار دادن کابلهای برق و دیتا کنار هم بدون فاصله کافی باعث نویز و افت کیفیت سیگنال شبکه میشود. این مشکل در رکهای بدون طراحی استاندارد بیشتر دیده میشود. جدا کردن مسیر کابلهای برق و شبکه یکی از اصول حیاتی برای ایمنی و عملکرد درست رک است.
جمعبندی و نتیجهگیری
آرایش رک و مدیریت کابلها بهصورت استاندارد یک اصل مهم برای داشتن سرورها و تجهیزات منظم است. چیدمان تجهیزات و نظمدهی کابلها، نگهداری و عیبیابی را ساده میکند، جریان هوا را بهبود میبخشد و از شلوغی رک جلوگیری میکند. رعایت این اصول به قابلیت توسعه شبکه کمک میکند و زیرساختی حرفهای ایجاد میکند.اگر قصد ارتقای زیرساخت شبکه یا خرید سرور hp متناسب با رک و چیدمان استاندارد دارید، انتخاب سرور سازگار با airflow و مدیریت کابل اهمیت زیادی دارد، مشاوران تجارت سرور پارسه میتوانند بهترین گزینه متناسب با بودجه شما را پیشنهاد دهند.
سوالات متداول درباره آرایش رک و مدیریت کابلها
✔ آیا میتوانم کابلهای برق و شبکه را در کنار هم قرار دهم؟
بهتر است کابلهای برق و شبکه با فاصله از یکدیگر عبور داده شوند، زیرا قرار گرفتن آنها در کنار هم میتواند باعث افت کیفیت سیگنال و ایجاد نویز شود. اگر فضای رک محدود است و امکان جداسازی کامل وجود ندارد، استفاده از کابلهای محافظ و مسیرهای مجزا تا حد زیادی این مشکل را کاهش میدهد.
✔ پچ پنل چیست و چه کاربردی در رک شبکه دارد؟
پچ پنل ابزاری برای سازماندهی و مدیریت اتصال کابلهای شبکه است. با استفاده از پچ پنل، کابلها بهصورت منظم و قابل ردیابی به تجهیزات متصل میشوند که این موضوع عیبیابی، توسعه شبکه و مدیریت کابل رک سرور را بسیار سادهتر میکند.
✔ رک شبکه را هر چند وقت یکبار باید تمیز کنیم؟
توصیه میشود رک شبکه هر ۳ تا ۶ ماه یکبار تمیز شود. تجمع گردوغبار روی کابلها، فنها و تجهیزات میتواند جریان هوا را مختل کرده و باعث افزایش دمای رک و کاهش عمر تجهیزات شود.
✔ برای آرایش رک شبکه به چه ابزارهایی نیاز داریم؟
پچ پنل، نگهدارنده افقی و عمودی، سیستم خنککننده رک، PDU استاندارد و ابزارهای سادهای مثل بست Velcro و برچسب کابل از مهمترین تجهیزات برای آرایش رک و مدیریت کابلها بهشمار میروند.
✔ رک ۴۲U را چطور بدون شلوغی کابل بچینیم؟
برای آرایش رک ۴۲U، تجهیزات سنگین را در بخشهای پایینی، تجهیزات پرکاربرد را در قسمت میانی و تجهیزات جانبی را در طبقات بالاتر قرار دهید. همچنین مسیر کابلهای برق و دیتا را جدا کنید، از کابل منیجر استفاده کنید و همه کابلها را برچسب بزنید تا رک همیشه منظم و قابل مدیریت باقی بماند.
