اتصالات فیبر نوری و نحوه اتصال تلفن به فیبر نوری

اتصالات فیبر نوری به‌طور معمول به دو صورت انجام می‌شود. یکی استفاده از کانکتورهایی که دو کابل را برای راه‌اندازی یک لینک جفت می‌کنند؛ راه دیگر اتصال فیبرها به برخی تجهیزات شبکه مانند پچ پنل فیبر نوری یا سوئیچ برای مدیریت بهتر کابل است. نکته مهم در اتصالات فیبر نوری این است که باید به گونه‌ای انجام شود که از دست دادن سیگنال در پایین‌ترین میزان باشد. بنابراین بیایید امروز در مورد مراحل این فرآیند  و اینکه فیبر نوری چگونه نصب میشود صحبت کنیم.

* توجه داشته باشید که برخی اتصالات فیبر نوری به سطح خاصی از تخصص و ابزار نیاز دارد. بنابراین اگر با کانکتورها و پایانه‌های فیبر نوری آشنایی ندارید، توصیه می‌شود از یک تکنسین حرفه‌ای کمک بگیرید.

⏲ مدت زمان تخمینی مطالعه : 14 دقیقه

نحوه اتصال پچ کورد فیبر نوری

برای ایجاد ارتباطی کارآمد و مداوم در شبکه‌های ارتباطی، پچ کوردهای فیبر نوری اهمیت بسیاری دارند. این کابل‌ها به‌طور خاص برای انتقال سریع اطلاعات طراحی شده‌اند و اتصال آن‌ها نیاز به دقت و تخصص دارد. در ادامه، مراحل و نکات مهم برای اتصال پچ کورد فیبر نوری مورد بررسی قرار خواهد گرفت.

ابتدا نوع پچ کورد را با توجه به نیاز خود مشخص کنید. مواردی که باید در نظر بگیرید:

• کانکتورهای دو طرف پچ کورد (مانند LC/LC، LC/SC یا SC/SC).
• نوع فیبر نوری (تک‌حالتی یا چندحالتی).
• طول کابل (بسته به فاصله میان دستگاه‌ها).

آماده‌سازی ابزار و تجهیزات

قبل از هر چیز، اطمینان حاصل کنید که تمامی ابزارهای ضروری در دسترس هستند. این ابزارها شامل کاتر فیبر، اتصالات مناسب، دستگاه تست و تجهیزات حفاظتی می‌باشند. همچنین، محیط کار باید عاری از آلودگی و گرد و غبار باشد تا از هرگونه اختلال در کیفیت سیگنال جلوگیری شود.

برش فیبر به طول مناسب

پس از آماده‌سازی، مرحله بعدی برش فیبر نوری به طول مورد نظر است. با استفاده از کاتر فیبر، انتهای فیبر را با دقت برش دهید تا سطح آن کاملاً صاف و بدون هیچ گونه زبری باشد. این کار به بهبود کیفیت اتصال کمک شایانی می‌کند.

 لخت کردن فیبر

در این مرحله، با استفاده از ابزار لخت‌کن، لایه‌های محافظتی را از روی فیبر نوری بردارید. دقت کنید که تنها لایه‌های خارجی را جدا کنید و به هسته فیبر آسیبی نرسانید. این کار باید با احتیاط انجام شود تا هیچ گونه آسیب به ساختار داخلی فیبر وارد نشود.

اتصال به سوکت

حالا وقت آن است که فیبر لخت‌شده را به سوکت متصل کنید. سوکت را به‌گونه‌ای انتخاب کنید که با نوع فیبر نوری شما سازگاری داشته باشد. فیبر را به آرامی درون سوکت قرار دهید و با فشار ملایم آن را محکم کنید. اطمینان حاصل کنید که فیبر به درستی در جای خود قرار گرفته و هیچ فضایی برای تداخل وجود ندارد.

تست اتصال

در نهایت، برای اطمینان از کیفیت اتصال، از دستگاه تست فیبر نوری استفاده کنید. این دستگاه می‌تواند وجود هرگونه نقص یا تضعیف سیگنال را شناسایی کند. اگر نتیجه تست مثبت باشد، اتصال شما موفقیت‌آمیز بوده و می‌توانید از پچ کورد فیبر نوری خود بهره‌برداری کنید.

با رعایت این مراحل و نکات، می‌توانید اتصال پچ کورد فیبر نوری را به‌راحتی و با کیفیت بالا انجام دهید و از مزایای سرعت و دقت این فناوری بهره‌برداری کنید. همچنان، توجه به جزئیات و دقت در انجام کارها، کلید موفقیت در این فرآیند است.



توجه داشته باشید، برای حفظ کیفیت اتصال فیبر نوری، باید از پچ کورد با کیفیت بالا و استاندارد استفاده کنید تا کلیه مراحل نصب و راه‌اندازی آن‌ در شبکه‌ به درستی انجام شود.

خرید سرور HP

نحوه اتصال فیبر نوری به مودم

برای برقراری ارتباط مطلوب و بهره‌مندی از سرعت بالای اینترنت، اتصال فیبر نوری به مودم یکی از مراحل حیاتی به شمار می‌آید. این فرآیند می‌تواند در ابتدا کمی پیچیده به نظر برسد، اما با آگاهی از مراحل و ابزارهای لازم، به سادگی می‌توان آن را انجام داد.

ابتدا، اطمینان حاصل کنید که تجهیزات مورد نیاز در دسترس شماست. این تجهیزات شامل مودم، کابل فیبر نوری، و در صورت نیاز، مبدل فیبر به اترنت است. بررسی کنید که فیبر نوری به درستی به ساختمان شما منتقل شده و از سلامت آن اطمینان حاصل کنید.

پس از این مرحله، مودم را در مکانی مناسب قرار دهید. بهتر است مودم در جایی قرار گیرد که سیگنال کمتری از موانع دریافت کند. سپس، کابل فیبر نوری را با احتیاط از کانکتور فیبر روی مودم عبور دهید. توجه داشته باشید که این کابل به هیچ عنوان نباید خم یا آسیب ببیند، چرا که این امر می‌تواند کیفیت سیگنال را تحت تأثیر قرار دهد.

در صورتی که مودم شما به یک مبدل نیاز دارد، کابل فیبر را به مبدل متصل کرده و سپس مبدل را به پورت اترنت مودم وصل کنید. این مرحله به شما این امکان را می‌دهد که از قابلیت‌های مودم به بهترین نحو بهره‌مند شوید. بعد از اتصال، مودم را روشن کنید و منتظر بمانید تا چراغ‌های آن به حالت پایدار درآیند.

حال نوبت به تنظیمات نرم‌افزاری مودم می‌رسد. با استفاده از مرورگر خود، به آدرس IP مودم مراجعه کنید و نام کاربری و رمز عبور را وارد نمایید. در بخش تنظیمات، باید نوع اتصال را به فیبر نوری تغییر دهید و اطلاعات مربوط به ارائه‌دهنده خدمات اینترنتی خود را وارد کنید.

پس از پایان این مراحل، مودم شما آماده استفاده است. با اتصال دستگاه‌های مختلف به مودم، از سرعت و کیفیت بالای اینترنت خود لذت ببرید. همچنین، توصیه می‌شود که به‌طور دوره‌ای تجهیزات خود را بررسی کرده و به‌روزرسانی‌های لازم را انجام دهید تا از بهینه‌ترین عملکرد ممکن برخوردار باشید.

خرید کابل فیبر نوری

 اتصال فیبر نوری به سوئیچ شبکه

برای اتصال کابل فیبر نوری به یک سوئیچ شبکه اترنت، به جعبه مبدل فیبر نوری به اترنت نیاز دارید. سپس باید  جعبه مبدل فیبر نوری به اترنت را در مکانی نزدیک سوئیچ قرار دهید و آداپتور برق آن را متصل کنید.

با این حال به‌طورکلی برای اتصال فیبر نوری به سوئیچ شبکه باید مراحل زیر را طی کنید:

• ابتدا بررسی کنید که کابل فیبر نوری با سوئیچ شبکه سازگار است. نوع کابل، نوع کانکتور و محدودیت‌های فاصله را نیز بررسی کنید تا مطمئن شوید که با مشخصات سوئیچ مطابقت دارند.
• پورت SFP (قابل اتصال با فرم کوچک) را روی سوئیچ شبکه پیدا کنید. این پورتی است که برای اتصال کابل فیبر نوری از آن باید استفاده کنید.
• ماژول SFP را در پورت SFP روی سوئیچ شبکه قرار دهید.
• یک سر کابل فیبر نوری را به ماژول SFP وصل کنید. مطمئن شوید که از نوع کانکتور مناسب که با کابل و ماژول شما مطابقت دارد، استفاده می‌کنید.





• سر دیگر کابل فیبر نوری را به دستگاهی که می‌خواهید به شبکه متصل شود، وصل کنید. این می‌تواند سوئیچ ، روتر، سرور یا هر دستگاه شبکه دیگری باشد که از اتصالات فیبر نوری پشتیبانی می‌کند.
• سوئیچ شبکه و دستگاه را روشن کنید.
• در این مرحله باید وضعیت اتصال را بررسی کنید.

توجه: اگر کابل فیبر نوری با نوع کانکتور صحیح اتصال داده نشده باشد، ممکن است لازم باشد از یک کابل پچ فیبر نوری یا یک آداپتور برای اتصال آن به ماژول SFP در سوئیچ شبکه استفاده کنید.

بیشتر بخوانید: رنگ بندی پچ کورد فیبر نوری و تفاوت پچ کورد سبز و آبی








اتصال دو سوئیچ فیبر نوری با دستگاه فیوژن

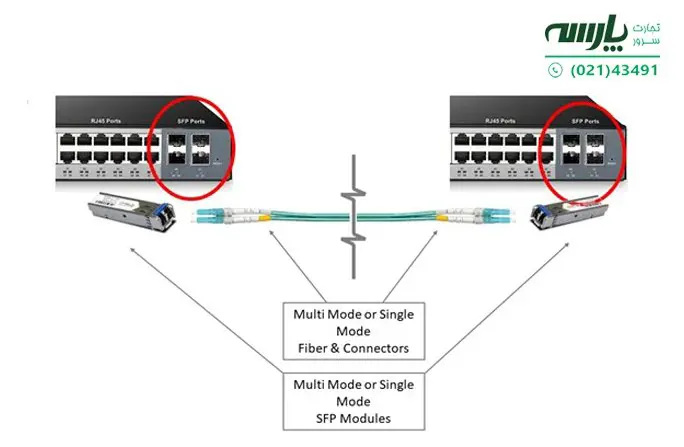

اتصال دو سوئیچ با فیبر نوری



برای اتصال دو سوئیچ با کابل فیبر نوری، ابتدا باید پورت فیبر نوری در هر دو سوئیچ را پیدا کنید. بیشتر سوئیچ‌ها دارای چندین پورت هستند، اما تنها برخی از آن‌ها اتصال فیبر نوری را دارند.



سپس از کابل فیبر نوری با دو رابط SC یا LC استفاده کنید. یک رابط را به یکی از پورت‌ها در یکی از سوئیچ ها متصل کنید و رابط دیگر را به یکی از پورت‌های مشابه در سوئیچ دیگر وصل کنید. برای اطمینان از اتصال صحیح مطمئن شوید که نقطه اتصال قرمز رنگ در داخل رابط فیبر نوری مشخص است.



پس از اتصال کابل فیبر نوری، سوئیچ‌ها باید به درستی پیکربندی شوند، این شامل تنظیمات VLAN و spanning tree protocol  و دیگر تنظیمات شبکه می‌شود.

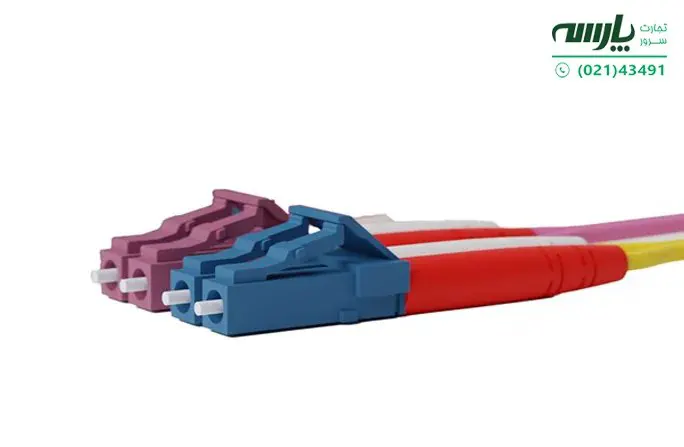

پچ کورد فیبر نوری lc-lc

اتصال دو فیبر نوری

برای اتصال دو فیبر نوری چندین روش مختلف وجود دارد که انتخاب روش به نیازهای کاربردی، تجهیزات و ابزار موجود و سطح تخصص بستگی دارد. رایج‌ترین روش اتصال دو فیبر نوری عبارتند از:

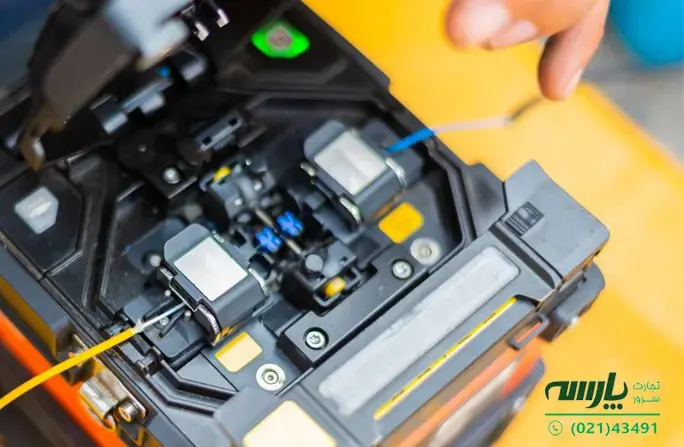

1. پیوند فیوژن (Fusion splicing): در این روش، دو فیبر نوری در یک راستا قرار می‌گیرند و سپس با استفاده از دستگاه فیوژن به دو حالت جوش الکتریکی یا لیزر کابل‌ها به همدیگر متصل می‌شوند. این فرآیند به تجهیزات و تخصص نیاز دارد، اما یکی از بهترین روش‌های اتصال است که از استحکام بالا و تلفات کم سیگنال برخوردار است.
2. اتصال مکانیکی(Mechanical splicing): این تکنیک شامل استفاده از یک رابط مکانیکی برای اتصال الیاف به یکدیگر است. در این روش ابتدا الیاف شکاف داده می‌شوند و سپس با استفاده از ابزار مکانیزم دقیق در جای خود در داخل کانکتور قرار می‌گیرند. اگرچه این نوع اتصال نسبت به فیوژن هزینه کمتری دارد؛ اما دارای تلفات سیگنال است.
3. کانکتورهای فیبر نوری (Fiber optic connectors): کانکتورها وسایلی از پیش مونتاژ شده هستند که به راحتی به انتهای فیبرها متصل می‌شوند. کانکتورها انواع مختلفی مانند ST، SC، FC، LC و MTP/MPO دارند، که هر کدام طراحی و ویژگی‌های متفاوتی را ارائه می‌دهد. کانکتورها را می‌توان چندین بار وصل و جدا کرد که برای آزمایش یا پیکربندی مجدد یک شبکه فیبر مفید است.

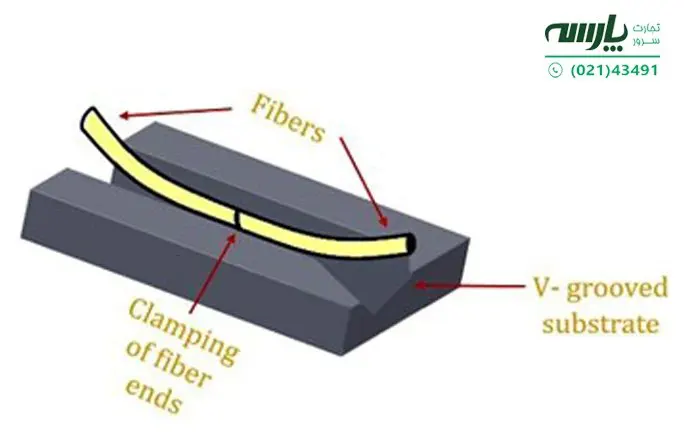

4. کوپلینگ مستقیم (Direct coupling): این روش شامل قرار دادن انتهای لخت الیاف در مجاورت یکدیگر است که به‌طور معمول با وسیله‌ای مانند شیار V (V-groove)یا فرول استفاده می‌شود و سپس توسط فشار مکانیکی یا چسب به همدیگر متصل می‌شوند. این یک راه سریع و ساده برای اتصال دو فیبر نوری است، اما می‌تواند منجر به تلفات زیاد و قابلیت اطمینان پایین شود.



نحوه اتصال تلفن به فیبر نوری

برای اتصال تلفن به فیبر نوری، ابتدا باید بررسی کنید که آیا خط تلفن‌ با اتصال فیبر نوری سازگار است یا خیر. برخی از مدل‌های قدیمی امکان دارد که از این فناوری پشتیبانی نکنند. برای اطمینان از این موضوع می‌توانید با ارائه‌دهنده خدمات تلفن تماس بگیرید تا مطمئن شوید.

برای اتصال تلفن به فیبر نوری به دستگاه ONT (ترمینال شبکه نوری) نیاز دارید. این دستگاه سیگنال تلفن سنتی را تبدیل به سیگنال فیبر نوری می‌کند. سپس تلفن خود را با استفاده از سیم تلفن ثابت سنتی به ONT وصل کنید. (می‌توانید مراحل اتصال، راه‌اندازی و پیکربندی تلفن و اتصال آن به فیبر نوری را براساس دستورالعمل‌های ارائه‌دهنده ISP انجام دهید.) به‌طورکلی اتصال تلفن به فیبر نوری به دو روش انجام می‌شود:

• استفاده از مودم فیبر نوری: برای اتصال تلفن به فیبر نوری، مودم را به شبکه فیبر نوری متصل کرده و سپس با استفاده از تنظیمات بخش تلفن در مودم، آن‌ها را به یکدیگر متصل کنید. در این روش، تلفن به‌طورمستقیم به شبکه فیبر نوری متصل نمی‌شود، بلکه از طریق مودم به شبکه وصل می‌شود.
• استفاده از تبدیل‌کننده فیبر نوری به تلفن: در این روش، ابتدا باید تبدیل‌کننده فیبر نوری به تلفن را خریداری کنید و سپس تلفن خود را به تبدیل‌کننده وصل کنید. این تبدیل‌کننده باید دارای ورودی فیبر نوری و خروجی تلفن باشد. در این روش، تلفن به‌طور مستقیم به شبکه فیبر نوری متصل می‌شود.

aj764a قیمت

اتصال فیبر نوری به سیم مسی

برای اتصال فیبر نوری به سیم مسی، به دستگاهی به نام مدیا مبدل یا مدیا کانورتر نیاز دارید. این دستگاه به عنوان یک پل بین دو نوع کابل مختلف عمل کرده و باعث ترجمه سیگنال‌ها بین دو دستگاه می‌شود.

البته توجه داشته باشید که اتصال فیبر نوری به سیم مسی را می‌توانید از طریق چندین روش انجام دهید.

یکی از متداول‌ترین روش‌های اتصال فیبر نوری به سیم مسی استفاده از کانورتور فیبر نوری به رابط RJ45 است. در این روش، ابتدا یک کانورتور به سر کابل متصل می‌کنید، سپس کانورتور را به رابط RJ45 متصل کرده و بعد سر کابل مسی را نیز به رابط RJ45 وصل می‌کنید.

روش دیگر استفاده از کانکتورها و اتصالات سری فیبر نوری و مسی است. در این روش، دو سر کابل فیبر نوری و مسی با استفاده از اتصالات سری از هم جدا می‌شوند و سپس با هم اتصال داده می‌شوند. در نهایت، برای اتصال دائمی‌تر، می‌توانید از دستگاه‌های اتصال‌دهنده فیبر نوری و سیم مسی، مانند دستگاه‌های فیوژن، استفاده کنید.

مهم است تا در هر یک از روش‌های اتصال با استفاده از ابزارها و لوازم استاندارد انجام شود تا از بروز آسیب در شبکه جلوگیری شود. همچنین پس از اتصال فیبر نوری به سیم مسی، باید به‌طور دقیق عملکرد و انتقال داده‌ها را بررسی کنید.

فیبر نوری MultiMode

اتصال فیبر نوری قطع شده

فیبر نوری به دلایل مختلف از خم شدن گرفته تا اتصال‌‌های ناقص و نادرست، استفاده از پچ کوردهای غیر استاندارد و… می‌تواند قطع شود. برای برطرف کردن این مشکل می‌توانید مراحل زیر را انجام دهید:

مرحله 1: از OTDR برای شناسایی قطع شدگی کابل فیبر نوری استفاده کنید.

اولین کاری که باید انجام دهید این است که محل قطع شدگی در کابل فیبر نوری را شناسایی کنید. تکنسین‌های فیبر نوری از دستگاهی به نام OTDR استفاده می‌کنند که عملکردشان مانند رادار است. هنگامی‌که دستگاهی با خرابی را شناسایی کند،  پالس نوری به‌طور مستقیم از کابل فیبر به دستگاه ارسال می‌شود.

مرحله 2: پس از اطلاع از محل قطع شده، باید آن قسمت آسیب دیده را از کابل فیبر نوری جدا کنید.

مرحله 3: کابل را توسط استریپر فیبر نوری از طریق ژاکت باز کنید تا لوله فیبر نوری داخل آن نمایان شود. سپس رشته آن قسمت را برش دهید.





مرحله 4: پس از جدا کردن قسمت آسیب دیده، دو فیبر نوری را با استفاده از اتصال مکانیکی یا اتصال فیوژن به همدیگر متصل کنید.

توجه داشته باشید که گاهی اوقات پس از مشخص شدن قسمت آسیب دیدن، کافی است انتهای الیاف را تمیز کنید؛ زیرا وجود هرگونه گردوغبار می‌تواند باعث از دست رفتن سیگنال یا آسیب به فیبر شود.
