در مراکز داده مدرن و اتاقهای سرور، انتخاب بین کابلهای مسی و نوری یکی از چالشبرانگیزترین تصمیمات ادمینهای شبکه است. درک دقیق تفاوت DAC و AOC نه تنها بر کیفیت انتقال دادهها تأثیر میگذارد، بلکه میتواند هزینههای زیرساخت شما را تا ۵۰ درصد کاهش دهد. کابل Direct Attach (اتصال مستقیم) به دلیل حذف نیاز به خرید جداگانه ماژول و فیبر، به انتخاب اول برای ارتباطات کوتاه تبدیل شده است.
اما آیا همیشه کابل مسی ارزانقیمت برنده است؟ یا در فواصل طولانی و محیطهای پرنویز، فیبر نوری AOC تنها راه نجات رکهای شماست؟ در این مقاله، این دو تکنولوژی را از نظر فنی، اقتصادی و سازگاری با تجهیزات شبکه سیسکو کالبدشکافی میکنیم تا یکبار برای همیشه بدانید برای اتصال سوئیچهای سیسکو و سرورها، کدام گزینه هوشمندانهتر است.
⏲ زمان تخمینی مطالعه: 14 دقیقه
فهرست موضوعات

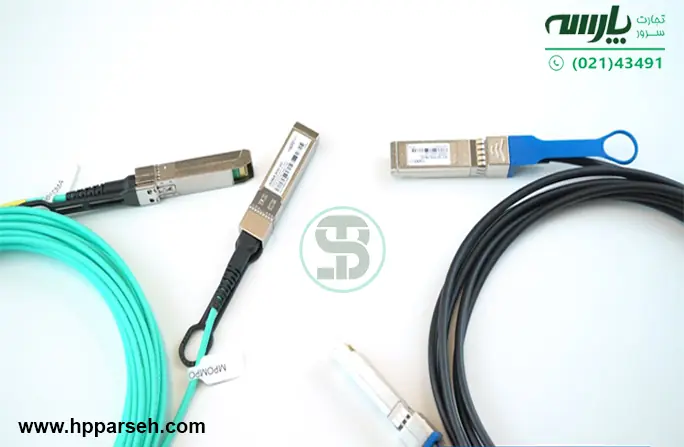

کابل DAC چیست و چرا در مسافتهای خیلی کوتاه پادشاهی میکند؟
برای پی بردن به تفاوت DAC و AOC باید با تعاریف هر دو این کابلها آشنا شویم.
کابل DAC (Direct Attach Copper) از سیم مسی Twinax استفاده میکند. این کابل “پادشاه لایه Access” در دیتاسنتر است.
این کابل بهصورت یکپارچه تولید میشود و طول مشخصی دارد. در ساختار آن از کابل مسی Twinax استفاده شده و ماژولها از کابل جدا نمیشوند. چون در دو سر کابل خبری از قطعات نوری و لیزر نیست، هزینه آن نسبت به کابل AOC بسیار کمتر است.
همچنین چون بر روی بردهای مدار در دو انتهای DAC sfp هیچ تراشهای قرار ندارد، سیگنالهای انتقال داده شده سیگنالهایی هستند که شامل تبدیل برق به نور یا نور به برق نمیشوند. به همین دلیل کابل DAC برای ارتباطهای کوتاه برد مناسب است و میتواند فاصلهای بین ۱ تا ۱۵ متر را پوشش میدهد. به همین دلیل در شبکههای دیتاسنتری گزینهای اقتصادی محسوب میشود.
اصلاً کابلهای اتصال مستقیم (Direct Attach) چه دردی از شبکه دوا میکنند؟
در حالت سنتی، شما باید دو عدد ماژول سیسکو از نوع SFP میخریدید و یک کابل فیبر نوری بین آنها میکشیدید. کابلهای Direct Attach این سه قطعه را در یک محصول واحد ادغام کردهاند.
حذف ماژول جداگانه؛ چطور هزینهها با این کابلها نصف میشود؟
با استفاده از این کابلها، شما دیگر نگران تمیز بودن سرِ فیبر یا سوختن لیزر ماژول به صورت جداگانه نیستید. حذف کانکتورهای فیزیکی بین ماژول و کابل، احتمال خرابی را کاهش و سرعت راهاندازی رک را تا ۳ برابر افزایش میدهد.
تفاوت کابل DAC فعال و غیرفعال در تجهیزات سیسکو
- DAC غیرفعال از کابلهای مسی محافظتشده و پرسرعت استفاده میکند و در ساختار آن هیچ تراشه یا مدار پردازشی وجود ندارد. بنابراین سیگنال بدون تقویت یا پردازش منتقل میشود و همین موضوع باعث شده تا برای ارتباطهای کوتاه برد بهترین انتخاب باشد. این کابل برای انتقال داده بین تجهیزات داخل یک رک یا رکهای مجاور در دیتاسنتر کاربرد دارد. قیمت پایین، مصرف برق بسیار ناچیز و عملکرد قابلاعتماد، مهمترین دلایل محبوبیت این کابل در شبکهها هستند.
- DAC فعال ساختاری شبیه به DAC غیرفعال دارد زیرا از کابلهای مسی پرسرعت و محافظتشده استفاده میکند. تفاوت اصلی آن وجود تراشههای داخلی برای تقویت و اصلاح سیگنال در مسیر انتقال است. این تراشهها افت سیگنال را کاهش میدهند و کیفیت ارتباط را حفظ میکنند. به همین دلیل DAC فعال امکان انتقال داده در فاصلههای طولانیتر را فراهم میکند. همچنین تفاوت دیگر آن ضخامت کمتر کابل است که نصب آن را سادهتر میسازد. این ویژگیها باعث میشود DAC فعال گزینهای مناسب برای اتصال تجهیزات شبکه در دیتاسنتر باشد.
| ویژگی | DAC پسیو (Passive) | DAC اکتیو (Active) |
| تقویت سیگنال | ندارد (فقط انتقال) | دارد (دارای مدار الکترونیکی) |
| حداکثر طول | معمولاً تا ۵ متر | تا ۱۰ یا ۱۵ متر |
| مصرف برق | تقریباً صفر (۰.۱ وات) | حدود ۰.۵ تا ۱ وات |
| تداخل نویز | حساس در متراژ بالا | مقاومتر نسبت به پسیو |
مزایای استفاده از کابل مسی DAC؛ از قیمت ارزان تا تاخیر نزدیک به صفر
برخلاف تصور عموم، کابل DAC پسیو کممصرفترین و خنکترین اتصال در شبکه است. به دلیل عدم تبدیل سیگنال الکتریکی به نوری، تاخیر (Latency) در این کابلها در حد “نانوثانیه” است که برای تراکنشهای مالی و کلاسترهای پردازشی فوق سریع، حیاتی است.
- این کابل سرعت انتقال بالایی دارد و از ایجاد گلوگاه در شبکه جلوگیری میکند.
- اتصال مستقیم بین تجهیزات باعث کاهش تأخیر و افزایش پاسخگویی میشود.
- کابل DAC بدون نیاز به منبع تغذیه کار میکند و مصرف انرژی بسیار کمی دارد.
- هزینه پایینتر آن نسبت به دیگر کابلها مانند فیبر نوری نیز باعث میشود برای راهاندازی شبکهها انتخابی اقتصادی باشد.
بیشتر بخوانید: آموزش راهاندازی Port Security روی سوئیچها برای جلوگیری از حملات داخلی
کابل نوری AOC؛ وقتی فاصله از چند متر بیشتر میشود
در این بخش برای درک بیشتر تفاوت DAC و AOC به بررسی کابل نوری AOC میپردازیم. کابل AOC (Active Optical Cable) در واقع یک فیبر نوری است که ماژولهای نوری به دو سر آن پرس شدهاند.
این کابل با تبدیل سیگنال الکتریکی به نور، داده را از طریق فیبر نوری جابهجا میکند و در مقصد دوباره آن را به سیگنال الکتریکی برمیگرداند. همین فرآیند باعث میشود افت سیگنال به حداقل برسد و انتقال اطلاعات در مسافتهای طولانی با کیفیت بالا انجام شود. کابل نوری AOC نسبت به کابلهای مسی دارای سرعت بیشتر، برد بالاتر و ظرفیت بالاتری میباشد و به همین دلیل گزینه مناسبی برای ارتباطات پرحجم محسوب میشود.
چرا در دیتاسنترهای بزرگ نمیتوانیم فقط به مس تکیه کنیم؟
وقتی فاصله از ۷ متر فراتر میرود، کابل مسی DAC به دلیل وزن سنگین و افت سیگنال شدید، کارایی خود را از دست میدهد. در اینجا AOC وارد میدان میشود که میتواند تا ۱۰۰ متر (و گاهی بیشتر) را بدون هیچ افت کیفیتی پوشش دهد.
وزن کم و انعطافپذیری بالایی که آرایش رک را نجات میدهد
اگر تا به حال سعی کرده باشید ۱۰ عدد کابل DAC ضخیم را در کنار هم خم کنید، میدانید که آرایش رک و مدیریت کابلها با مس چقدر دشوار است. کابل AOC بسیار نازک و سبک است و اجازه میدهد جریان هوا (Airflow) در پشت سرورها به راحتی برقرار شود.

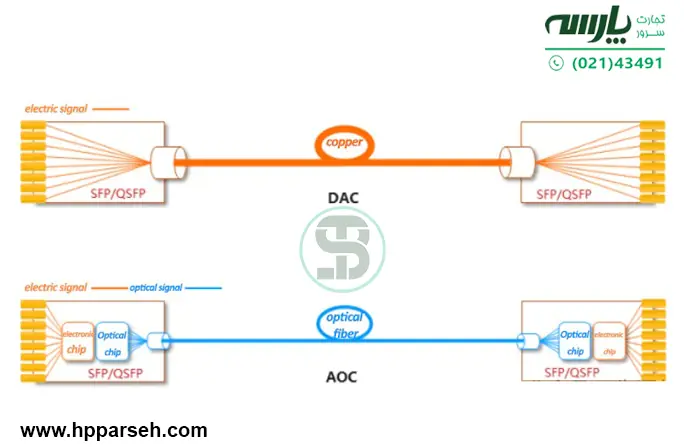

تفاوت DAC و AOC از نظر فنی و عملکردی در دنیای واقعی
در این بخش به تفاوت DAC و AOCاز نظر فنی و عملکردی میپردازیم.
پهنای باند و سرعت؛ از ۱۰G تا ۴۰۰G
از تفاوتهای اصلی DAC و AOC پهنای باند و سرعت است. کابل فیبر نوری AOC توانایی انتقال داده با سرعت بسیار بالا تا ۴۰۰ گیگابیت بر ثانیه را دارد در نتیجه سرعت انتقال داده در آن بالاست. اما DAC ها بیشتر برای سرعتهای پایینتر با پهنای باند حدود ۲۵ و در مدلهای پیشرفتهتر تا ۱۰۰ گیگابیت بر ثانیه استفاده میشوند. به همین دلیل انتخاب بین این دو کابل بستگی به نیاز به سرعت انتقال داده دارد.
مقاومت در برابر نویز (EMI)؛ چرا در کنار کابلهای برق نباید از DAC استفاده کرد؟
دلیل اصلی اینکه نباید کابلهای DAC را کنار کابلهای برق قرار داد، مربوط به حساسیت DAC به نویز الکتریکی و تداخل مغناطیسی است. کابلهای DAC از مس ساخته شدهاند و مس رسانای الکتریکی است. بنابراین وقتی این کابلها نزدیک کابل برق قرار میگیرند تداخل الکترومغناطیسی (EMI) ایجاد میشود و سیگنال دادهها دچار اختلال و کاهش کیفیت میشوند. اما کابلهای نوری فعال AOC از فیبر نوری ساخته شدهاند، بنابراین در برابر تداخل الکترومغناطیسی مقاوماند و سیگنال آنها حتی در محیطهای پر از نویز پایدار میماند.
میزان تولید گرما و مصرف انرژی؛ کدام کابل سرور شما را خنکتر نگه میدارد؟
کابل فیبرنوری AOC به دلیل مصرف برق پایین، کارایی سیستمهای خنک کننده در مراکز داده را بهبود میبخشد و هزینهها را کاهش میدهد. اما کابل Direct Attach یا همان DAC مصرف انرژی بیشتری دارد، درنتیجه گرمای بیشتری تولید کرده و نیاز به سیستم خنک کننده قویتر دارد.
جدول تفاوتهای DAC و AOC
| ویژگی | کابل فیبر نوری AOC | کابل DAC |
| مصرف برق | مصرف برق کمتر | مصرف برق بیشتر |
| فاصله انتقال | فاصله انتقال طولانیتر تا حدود 100 متر | فاصله انتقال کوتاهتر تا حدود 7 متر |
| پهنای باند | تا 400 گیگابایت بر ثانیه | 25 و در برخی مدلهای پیشرفتهتر تا 100 گیگابایت بر ثانیه |
| رسانه انتقال | فیبر نوری عایق بدون تداخل الکترومغناطیسی | سیم مسی در معرض تداخل الکترومغناطیسی |
| میزان مقاومت در برابر نویز EMI | بسیار بالا | کم |
| میزان تولید گرما و مصرف انرژی | کم | بالا |
| نوع سیگنال | سیگنال نوری | سیگنال پالس ولتاژ پایین |
| قیمت | قیمت بالاتر به دلیل وجود ماژول و لیزر | قیمت پایینتر به دلیل ساختار مسی |
| حجم و وزن | وزن حدود یکچهارم و حجم حدود نصف DAC | وزن و حجم بیشتر |
| عملکرد انتقال | نرخ خطای بیت کمتر | نرخ خطای بیت بالاتر |
بررسی سازگاری با سوئیچها و سرورهای سیسکو؛ فراتر از یک اتصال فیزیکی
بزرگترین ترس یک مدیر دیتاسنتر این است که کابلهای خریداری شده در پورت سوئیچ شناسایی نشوند (Unrecognized). سوئیچهای سیسکو بهصورت پیشفرض طوری برنامهریزی شدهاند که فقط از کابلهایی با EEPROM تایید شده توسط خود شرکت استفاده کنند. اما سازگاری فقط یک امضای دیجیتال نیست؛ بلکه بحث ولتاژ و پروتکل هم مطرح است.
مکانیزم دستدهی (Handshaking) و لایه فیزیکی
وقتی شما یک کابل DAC یا AOC را به پورت SFP+ سوئیچ سیسکو متصل میکنید، یک فرآیند I2C اتفاق میافتد. سوئیچ اطلاعات داخلی ماژول (مثل سازنده، پارتنامبر و شماره سریال) را میخواند. اگر این اطلاعات در دیتابیس “Trusted” سیسکو نباشد، پورت بلافاصله به وضعیت err-disable میرود. جهت اطلاع بیشتر و درک تفاوتهای ساختاری، مطالعه مقاله تفاوت میان پورت Combo و SFP پیشنهاد میشود.
خطای Third-party و نحوه شناسایی کابلهای غیرسیسکویی در IOS
اگر از کابلهای برندهای معتبر دیگر (مثل تجارت سرور پارسه) که کیفیت بالایی دارند اما پارتنامبر اورجینال سیسکو روی آنها حک نشده استفاده میکنید، با خطای معروف زیر روبرو میشوید: %PM-4-ERR_DISABLE: gbic-invalid error detected on Gi0/1
راهکار عملیاتی برای مدیران شبکه: سیسکو برای حمایت از مشتریانی که نمیخواهند هزینههای گزاف کابلهای اورجینال را بدهند، یک “در پشتی” باز گذاشته است. شما میتوانید با دو فرمان زیر، قفل پورت را باز کنید:
- فعالسازی ماژولهای غیررسمی: Switch(config)# service unsupported-transceiver (هشدار: سیسکو پیامی نمایش میدهد که مسئولیت پایداری با خودتان است).
- جلوگیری از غیرفعال شدن پورت: Switch(config)# no errdisable detect cause gbic-invalid
سازگاری در سمت سرور (کارت شبکه NIC)
نکتهای که معمولاً مدیران فراموش میکنند، سمت دیگر کابل یعنی سرور است. سازگاری کابلهای DAC و AOC باید دوطرفه باشد؛ یعنی هم سوئیچ و هم کارت شبکه سرور (NIC) باید آن را شناسایی کنند.
به عنوان مثال، در فرآیند تجهیز دیتاسنتر و خرید سرور hp، شما معمولاً با کارت شبکههای سری FlexibleLOM یا PCIe روبرو هستید. کارت شبکه سرور اچپی (HPE) نسبت به کابلهای مسی DAC حساسیت بالایی دارند. اگر از کابلهای غیراستاندارد استفاده کنید، ممکن است با وجود روشن شدن چراغ لینک، با خطای Packet Loss در لایههای بالا مواجه شوید. در مقابل، کابلهای AOC به دلیل ایزوله بودن نوری، پایداری فوقالعادهای در اتصال سرورهای نسل Gen10 و Gen11 به سوئیچهای Core نشان میدهند.
نکته حرفهای: قبل از نهایی کردن سفارش، حتماً سازگاری کابل را با مدل دقیق کارت شبکه (مثلاً HPE 530SFP+ یا Intel X520) چک کنید تا هزینه زیرساخت شما هدر نرود.
- در کابلهای DAC: کارت شبکههایی مثل Intel X520 نسبت به کابلهای غیر از برند اینتل بسیار حساس هستند. در لینوکس، گاهی نیاز است پارامتر allow_unsupported_sfp=1 را در درایور ixgbe تنظیم کنید.
- در کابلهای AOC: به دلیل اینکه AOC سیگنال را بازسازی میکند، سازگاری بهتری با کارت شبکههای HPE و Dell دارد.
بیشتر بخوانید: آموزش فعالسازی ۸۰۲.۱X روی سوئیچ سیسکو
نحوه شناسایی و رفع خطای کابلهای غیرسیسکویی در IOS
اگر کابل DAC شما برند سیسکو نباشد، احتمالاً با خطای err-disable مواجه میشوید. برای حل این مشکل، متخصصین از دستور زیر در محیط CLI استفاده میکنند: service unsupported-transceiver و سپس: no errdisable detect cause gbic-invalid
نکته حرفهای: همیشه قبل از خرید، کد سازندگی (Vendor Code) کابل را با پارتنامبر سیسکو (مثل SFP-H10GB-CU3M) تطبیق دهید.
چالش قیمت؛ آیا همیشه ارزانتر بودن به نفع ماست؟
در محاسبه قیمت، برای فواصل زیر ۵ متر (داخل یک رک)، کابل DAC برنده مطلق است. اما اگر دیتاسنتر شما دارای نویز الکترومغناطیسی بالایی است یا قصد دارید سوئیچهای End-of-Row را به هم متصل کنید، هزینه کردن برای AOC در بلندمدت با جلوگیری از خطا (Bit Error Rate) جبران میشود.
کابلهای DAC ارزانتر و کممصرفتر هستند و برای انتقال داده در فواصل کوتاه اقتصادی هستند. اما کابلهای فیبر نوری AOC به دلیل تکنولوژی پیشرفته و مواد ساخت گرانتر هستند. مزایای این کابل در سرعت، مسافت و مقاومت در برابر نویز الکتریکی، هزینه بیشتر را توجیه میکند. سرمایهگذاری روی AOC در طولانیمدت باعث کاهش هزینههای عملیاتی و جایگزینی میشود و عملکرد شبکه بهبود میدهد. در نهایت انتخاب بین DAC و AOC باید بر اساس نیاز به فاصله انتقال، پهنای باند، کیفیت سیگنال، مصرف انرژی و بودجه انجام شود.
بالاخره برای شبکه ما DAC بهتر است یا AOC؟ [چکلیست نهایی برای تصمیمگیری خرید]
اگر با وجود تفاوت DAC و AOC هنوز برای انتخاب کابل مناسب سردرگم هستید، میتوانید چک لیست زیر را طبق نیازهای خود تطبیق دهید.
- فاصله انتقال داده
کمتر از 7 متر: DAC مناسبتر است.
بین 7 تا 100 متر: AOC گزینه بهتری است.
- فضای محدود یا نیاز به مدیریت آسان کابل
AOC به دلیل وزن سبک و قطر کم سیم بهتر است.
- مصرف انرژی و گرما
DAC مصرف انرژی و تولید گرمای کمتری دارد، مناسب فواصل کوتاه و سرورهای پرتراکم است.
AOC با فناوری فیبر نوری، گرما و مصرف انرژی بیشتری دارد اما مزایای عملکردی بیشتری ارائه میدهد.
- کیفیت سیگنال و ایمنی EMI
DAC مناسب فواصل کوتاه، حساس به نویز الکتریکی در فاصلههای بیشتر است.
AOC عملکرد عالی در یکپارچگی سیگنال و ایمنی بالا در برابر EMI، بهخصوص در فاصله متوسط و زیاد دارد.
- هزینه و بازگشت سرمایه
DAC ارزانتر و اقتصادی برای فاصله کوتاه.
AOC گرانتر اما با کاهش خطاها و طول عمر بیشتر، مناسب سرمایهگذاری بلندمدت در مراکز داده.
جمعبندی
کابل فیبر نوری AOC با وزن سبک، سرعت بالا، فاصله طولانی و مقاومت در برابر نویز، تبدیل به گزینه اصلی مراکز داده با پهنای باند و تراکم بالا شدهاند. اما کابلهای DAC همچنان برای فواصل کوتاه و هزینه پایین کاربردی و اقتصادی هستند. تفاوت DAC و AOC در سرعت، مسافت و مقاومت در برابر نویز باعث میشود هرکدام در سناریوهای خاص مزیت خود را داشته باشند. انتخاب بین کابلهای DAC و AOC مرز باریکی بین صرفهجویی و ریسک است. برای انتخاب دقیق پارتنامبر مناسب با مدل سوئیچ خود، با کارشناسان فنی ما در تجارت سرور پارسه تماس بگیرید.
سوالات متداول درباره کابلهای DAC و AOC
✔ آیا کابل DAC باعث داغ شدن سوئیچ میشود؟
خیر، برعکس! کابل DAC پسیو چون مدار الکترونیکی فعالی ندارد، خنکترین نوع اتصال است و فشار حرارتی زیادی به سوئیچ وارد نمیکند.
✔ حداکثر طول مجاز کابل DAC چقدر است؟
برای پایداری ۱۰۰٪، در سرعت 10G حداکثر طول ۷ متر و در سرعت 100G حداکثر ۳ متر پیشنهاد میشود. طولهای بیشتر معمولاً افت سیگنال و خطا ایجاد میکنند.
✔ آیا کابل AOC در صورت خرابی قابل تعمیر است؟
خیر، به دلیل پرس بودن کانکتورها و ماهیت فیبر نوری، در صورت قطعی فیبر یا خرابی ماژول لیزر، امکان تعمیر وجود ندارد و باید کل کابل تعویض شود.
