اگر از شبکه استفاده می‌کنید، به‌طورحتم می‌دانید که کیستون یکی از قطعات اصلی و مورد نیاز در ساختار فیزیکی شبکه است که برای ارتباط دادن کابل شبکه با دیگر تجهیزات شبکه استفاده می‌شود. اگر هم با این قطعه آشنایی ندارید، نگران نباشید چون در این مقاله به‌طور کامل به پرسش‌های اساسی و مهم در زمینه کیستون (keystone) شبکه، انواع آن، کاربرد و نحوه‌ی نصب پاسخ داده‌ایم.
مدت زمان تخمینی مطالعه: 6 دقیقه
فهرست موضوعات
کیستون شبکه چیست؟

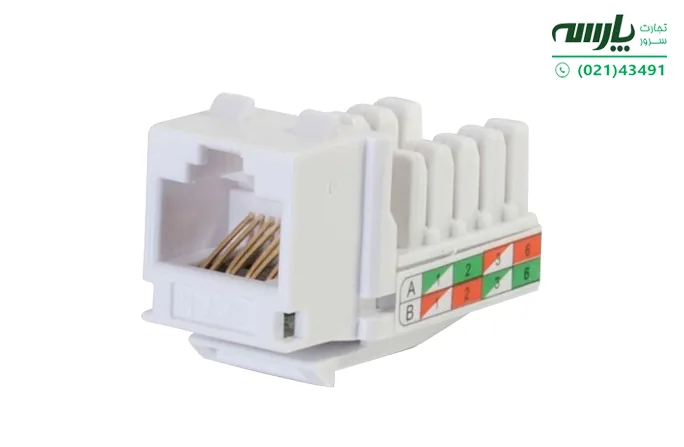

کیستون (keystone) شبکه با نام‌های پریز شبکه و جک کیستون (keystone jack) نیز شناخته می‌شود، یک رابط شبکه است که برای ارتباطات صوتی، تصویری و داده استفاده می‌شود. در واقع این قطعه‌ی سخت‌افزاری به‌عنوان یک پریز برای یک دو شاخه منطبق عمل می‌کند که یک اتصال‌دهنده نر از همان نوع جک است. به‌طورمعمول دوشاخه به انتهای کابل یا سیمی که به دستگاه دیگری متصل است، وصل می‌شود تا اتصال دستگاه به کیستون را فراهم سازد.
انواع برندهای keystone
برای اولین بار کمپانی AMP کیستون (keystone) شبکه را برای کابلکشی تلفن به بازار عرضه کرد. امروزه برندهای زیادی از جک‌های کیستون وجود دارند که هر کدام ویژگی‌ها و مشخصات مختلفی را برای کاربردهای متنوع ارائه می‌دهند. برخی از برندهای محبوب و معتبر کیستون عبارتند از:
- Cable Matters
- VCE
- Verbex Telecom
- Ortronics
- Cablecreation
- Legrand
- C2G
- Superior Essex
- Opterna
- Norden
خرید سرور hp
انواع کیستون شبکه

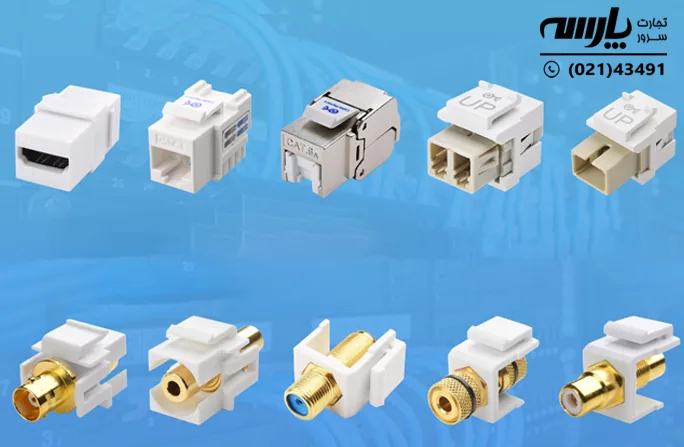

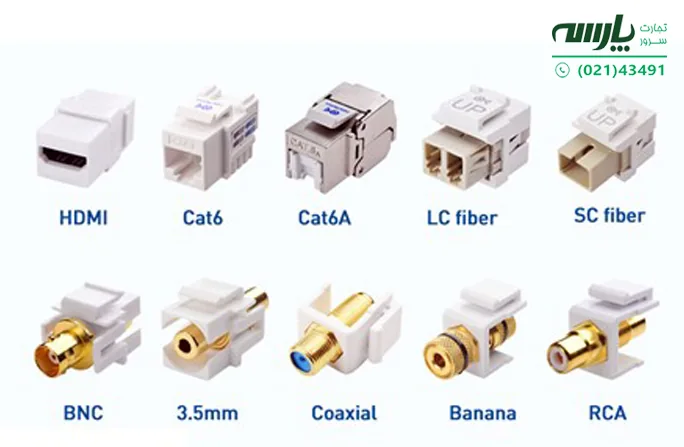

کیستون (keystone) شبکه دارای انواع مختلفی است که برای اهداف و کاربردهای مختلف استفاده می‌شود. برخی از انواع رایج عبارتند از:
- کیستون CAT3 یا RJ-11
- کیستون CAT5E
- کیستون CAT6
- کیستون Banana
- کانکتور F یا جک های کیستون کواکسیال
- کیستون HDMI
- کیستون های فیبرنوری
- کیستون RCA
- جک‌های کیستون 3.5 میلی‌متری TRS
بیشتر بخوانید : تفاوت پیگتیل فیبر نوری و پچ کورد فیبر نوری
کیستون دیواری شبکه
کیستون (keystone) شبکه دیواری نوعی کانکتور است که برای پایان دادن به کابل شبکه و اتصال آن به صفحه دیواری استفاده می‌شود. صفحه دیواری یک صفحه پلاستیکی یا فلزی است که قابلیت نصب روی دیوار را دارد و از یک یا چند ورودی برای قرار دادن جک کیستون تشکیل شده است. کیستون دیواری شبکه این امکان را در اختیار کاربران قرار می‌دهد که در هر دیواری که پریز کابل یا سوراخی برای عبور کابل وجود دارد، یک اتصال شبکه ایجاد کنید.
کیستون شبکه روکار
کیستون (keystone) شبکه روکار یا کیستون روکار شبکه نوعی کابلکشی است که از کیستون برای کابلکشی سطح‌های رو و اتصال‌دهنده استفاده می‌شود. این نوع کیستون بر روی جعبه نصب می‌شود که یک محفظه پلاستیکی کوچک است و قابلیت نصب بر دیوار، میز یا سایر سطوح جامد را دارد. یک جعبه نصب روکار با توجه به اندازه و طراحی آن می‌تواند یک یا چند جک کیستون را در خود جای دهد. اتصالات روکار کیستون این امکان را در اختیار کاربران قرار می‌دهند که در هر مکانی که اجرای کابلکشی از طریق دیوار امکان‌پذیر یا مطلوب نیست، یک اتصال شبکه ایجاد کنید.
کاربرد keystone
کیستون (keystone) شبکه جزو مهمی در شبکه‌های محلی گسترده (WLAN) هستند که در صفحات دیواری یا پچ پانل نصب می‌شوند. همچنین آنها به‌طورگسترده در شبکه‌های محلی مبتنی بر فناوری اترنت نیز کاربرد دارند. از دیگر کاربردهای کیستون (keystone) شبکه می‌توان به موارد زیر اشاره کرد:
- خطوط تلفن، مودم و فکس
- اتصالات شبکه اترنت تا سرعت 1000 مگابیت بر ثانیه و 10 گیگابیت بر ثانیه
- آنتن‌های تلویزیون کابلی
- اتصال کابل‌های فیبر نوری مانند اتصالات فیبر LC یا SC
- اتصال تجهیزات صوتی و تصویری مانند بلندگوها، تقویت‌کننده‌ها، پخش‌کننده‌های DVD، نمایشگرها، تلویزیون‌ها یا کنسول‌های بازی
اتصال تجهیزات صوتی که به اتصالات نوک، حلقه و آستین (TRS) متکی هستند، مانند هدفون یا میکروفون
بیشتر بخوانید : انتخاب پاور مناسب برای سرور hpe
نصب کیستون شبکه
برای نصب کانکتور کیستون شبکه باید مراحل زیر را انجام دهید.
- حدود 1.5 اینچ از ژاکت بیرونی کابل شبکه را با استفاده از آچار سیم‌کش یا کاتر جدا کنید.
- چهار جفت سیم داخل کابل را جدا و باز کنید. آنها را بر اساس طرح سیم‌کشی که می‌خواهید استفاده کنید به عنوان مثال T568A یا T568B مرتب کنید. می‌توانید طرح سیم‌کشی را که در کنار کیستون چاپ شده یا روی برچسب آن است، مشاهده کنید.
- در صورت وجود درپوش محافظ را از جک کیستون بردارید. هشت اسلات برای قرار دادن سیم‌ها خواهید دید که هر کدام دارای کد رنگی هستند که با طرح سیم‌کشی مطابقت دارد.
- هر سیم را در شکاف مربوطه روی جک کیستون وارد کنید. مطمئن شوید که آنها به‌طورکامل وارد شده و با کد رنگ مطابقت دارند. می‌توانید از یک ابزار پانچ پایین استفاده کنید تا سیم‌ها را محکم فشار دهید و هم‌زمان هر سیم اضافی را نیز قطع کنید. از طرف دیگر، می‌توانید با استفاده از یک قیچی سیم‌های اضافی را پس از قرار دادن آنها در داخل کیستون، جدا کنید.
- سپس کانکتور کیستون را با کمک پچ پانل یا جعبه نصب روکار یا کیستون دیواری روی دیوار نصب کنید. توجه داشته باشید که قفل پایین و داخل دهانه کیستون و درگاه جلویی آن رو به بیرون باشد.
- سپس با استفاده از پیچ و پیچ گوشتی، کیستون را روی دیوار یا سطح موردنظر محکم کنید.
- یک سر کابل شبکه را به جک کیستون و سر دیگر را به دستگاه یا پورت شبکه وصل کنید. سپس اتصال را با استفاده از تستر شبکه بررسی کنید.
