نحوه خواندن پارت نامبرهای سوئیچ سیسکو

خرید سوئیچ سیسکو بدون درک پارت‌نامبر، مثل تیراندازی در تاریکی است. یک حرف جابجا در انتهای کد (مثلاً تفاوت L و S)، می‌تواند به معنای اختلاف چندین میلیونی در قیمت و تفاوت فاحش در لایسنس و قابلیت‌های لایه ۳ باشد. در این راهنمای تخصصی از تجارت سرور پارسه، ما الفبای نام‌گذاری سیسکو را رمزگشایی می‌کنیم؛ از مدل‌های کلاسیک ۲۹۶۰ که هنوز در بازار استوک پادشاهی می‌کنند تا سری‌های مدرن ۹۰۰۰ که آینده شبکه‌های سازمانی هستند. بنابراین تصمیم گرفتیم تا یک مطلب جامع از معنای حروف و اعداد درج شده پارت نامبرهای سوئیچ سیسکو را آماده کنیم تا اطلاعات بیشتر و بهتری هنگام خرید سوئیچ سیسکو داشته باشید.

در برخی از انجمن‌های گفت‌وگو درباره‌ی تجهیزات شبکه، متوجه شدیم که برخی از افراد در مورد انتخاب مدل‌های سوئیچ سیسکو سردرگم هستند. زیرا برخی از مدل‌های سیسکو بسیار شبیه به‌هم هستند. به‌عنوان مثال، شماره قطعه “WS-C2960-24PC-L” تنها یک حرف با ” WS-C2960-24PC-S” تفاوت دارد، اما عملکردهای مختلفی را ارائه می‌دهد. در واقع L در سوئیچ اولی به معنای داشتن سیستم‌عامل LAN و S در سوئیچ دوم به‌معنای سیستم‌عامل IP Base است.

⏲ زمان تخمینی مطالعه : 15 دقیقه

نامگذاری سوئیچ های سیسکو

نامگذاری سوئیچ های سیسکو که به اصطلاح به آن‌ها «پارت نامبر (Part Number)» گفته می‌شود، براساس قابلیت‌ها‌ و تکنولوژی‌های به‌کار رفته در آن مانند تعداد پورت‌های معمولی و uplinks، PoE، IOS و … انجام می‌شود. اگرچه خواندن پارت نامبرهای سوئیچ سیسکو می‌تواند باعث سردرگمی بسیاری از افراد شود اما تمام این اعداد و حروف بسیار منظم و مشخص انتخاب شدند که در ادامه به‌طور مفصل به آن ها اشاره می‌کنیم.

ws-c2960cx-8tc-l قیمت

علامت های اختصاری پارت نامبرهای سوئیچ سیسکو

همان‌طور که اشاره کردیم پارت نامبر های سوئیچ سیسکو از یک‌سری حرف و عدد تشکیل شده‌اند که به‌عنوان علامت‌های اختصاری شناخته می‌شوند. همه ی علامت‌های اختصاری که در پارت نامبرهای سوئیچ سیسکو استفاده می‌شود، عبارتند از:

کد/حرف	مفهوم فنی (نام قابلیت)	توضیح کاربردی	اهمیت در هنگام خرید
P / PF	Full PoE / PoE+	برق‌رسانی به تمام پورت‌ها (تا ۳۰ وات)	حیاتی برای دوربین‌های تحت شبکه و تلفن‌های ویپ
T	Data Only	پورت‌های معمولی بدون برق‌رسانی	مناسب برای اتصال کلاینت‌ها و کاهش هزینه
X	10G SFP+ Uplink	آپ‌لینک‌های با سرعت ۱۰ گیگابیت	جلوگیری از گلوگاه (Bottleneck) در ارتباط با سرور
U	UPOE	توان بسیار بالا (تا ۶۰ وات در هر پورت)	مخصوص تجهیزات پیشرفته ویدیو کنفرانس و روشنایی هوشمند
-L / -S	LAN Base / IP Base	نوع سیستم‌عامل و سطح لایسنس	تعیین‌کننده قابلیت‌های مدیریتی و روتینگ
-E / -A	Essentials / Advantage	لایسنس‌های جدید سری Catalyst 9000	نیاز به شارژ سالانه (DNA) در مدل‌های مدرن
-RF	Refurbished	کالای بازسازی شده در شبکه جهانی	قیمت پایین‌تر اما ریسک فنی در پروژه‌های حساس

• -W: مخفف رمزگذاری IPSEC  40 بیتی است.
• -S: صفحه کلید برق
• -C: سوئیچ با پیکربندی ثابت
• G-: بدین معنا است که تمام اینترفیس‌ها از گیگابیت یا بیشتر پشتیبانی می‌کنند. اگر حرف “G” وجود نداشته باشد، بدین معنا است که پورت اصلی این سوئیچ 10/100M یا 100M است.
• T: مخفف پورت درگاه BaseT است. گاهی اوقات، به‌جای حرف T حرف “P” قرار می‌گیرد که به‌معنای پشتیبانی همزمان از پورت BaseT و PoE است.
• S-: قرار گرفتن S بعد از حرف T بدین‌معنا است که رابط توسعه یافته این سوئیچ از نوع رابط SFP و Uplink است.

* توجه داشته باشید گاهی اوقات حروف “D”یا “C” یا “W” جایگزین “T” یا “S” می‌شوند که به معنای زیر هستند:

• D: پورت اترنت 10 گیگابیتی XENPAK و uplink
• C: به معنای T/SPF و uplink
• W: کنترلر LAN بی‌سیم یکپارچه (پشتیبانی برای حداکثر 50 نقطه‌ی دسترسی)

از دیگر حروف اضافی که بیشتر برای عملکردهای اضافی در پارت نامبرهای سوئیچ سیسکو به‌کار می‌رود، می‌توان به موارد زیر اشاره کرد:

• P: پورت‌ها مجهز به قابلیت PoE  هستند.
• 10GE Ports (Gigabit Ethernet) :D
• C: فرم فاکتور فشرده
• CX: سوئیچ‌های کوچک

فرمول طلایی رمزگشایی (قبل از جدول علامت‌ها)

Anatomy of Cisco Part Numbers بیشتر سوئیچ‌های ثابت (Fixed) سیسکو از این فرمول استاندارد پیروی می‌کنند. آن را به خاطر بسپارید:

ws-c3850-24t-l قیمت

حرف WS در ابتدای پارت نامبر

به‌طورکلی، تمام مدل‌های سوئیچ های سیسکو با WS- شروع می‌شوند که به‌معنای Wire Speed  و نشان‌دهنده دستگاه سوئیچ است. سپس بعد از خط فاصله سه حرف قرار می‌گیرد که معنی آن‌ها عبارتنداز:

1.  -C: محصولات کاتالیست سوئیچ سیسکو
2.  -X: سوئیچ سیسکو گیگابایت اترنت با قابلیت پشتیبانی از حالت استک شدن به هشت سوئیچ
3. -G: به‌معنای ماژول‌های فرستنده /گیرنده (سوئیچ) با پورت‌های فیبرنوری گیگابیتی

ws-c3850-48t-e قیمت

پارت‌نامبرهای مدرن؛ سری ۹۲۰۰ و ۹۳۰۰

در نسل جدید، سیسکو نام‌گذاری را کمی هوشمندتر کرده است. به عنوان مثال در مدل C9200L-24T-4G-E:

• C9200L: سری سوئیچ (پسوند L یعنی مدل Fixed با عمق کمتر).

• 24T: تعداد ۲۴ پورت دیتا (بدون PoE).

• 4G: دارای ۴ پورت آپ‌لینک ۱ گیگابیت.

• E: سطح لایسنس Network Essentials (پشتیبانی از قابلیت‌های پایه لایه ۳).

نکته تخصصی : در سری ۹۰۰۰، اگر در انتهای پارت‌نامبر حرف A را دیدید، یعنی سوئیچ شما لایسنس Network Advantage دارد و از پروتکل‌های پیچیده مسیریابی (BGP, EIGRP) پشتیبانی می‌کند.

سری سوئیچ سیسکو در پارت نامبر

به‌طورمعمول پس از WS-C در پارت نامبرهای سوئیچ سیسکو اعدادی قرار می‌گیرند که به سری سوئیچ‌ها (Family of Switch) اشاره دارد به‌عنوان مثال WS-C3750x یعنی این سوئیچ از خانواده 3750 و مدل گیگابایت اترنت با قابلیت پشتیبانی از حالت استک شدن به هشت سوئیچ است.

دسته‌بندی خانواده سوئیچ‌های پرفروش سیسکو

خانواده سری 2960 (Layer 2)	خانواده سری 3560 (L3 Base)	خانواده سری 3750 (L3 Stackable)
Cisco 2960	Cisco 3560	Cisco 3750
Cisco 2960C	Cisco 3560C	Cisco 3750G
Cisco 2960G	Cisco 3560CG	Cisco 3750V2
Cisco 2960CG	Cisco 3560G	Cisco 3750X
Cisco 2960CX	Cisco 3560CX	—
Cisco 2960S	Cisco 3560X	—
Cisco 2960X	Cisco 3560V2	—

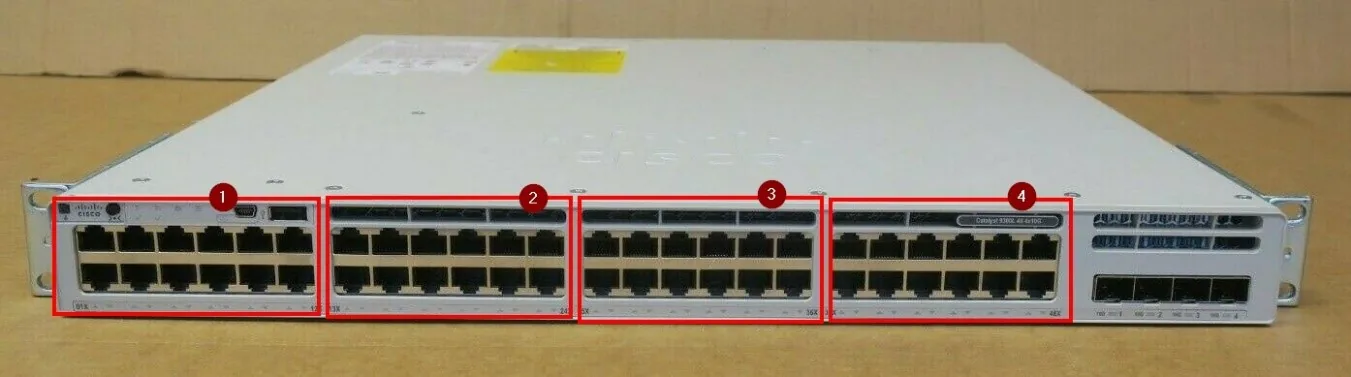

تعداد پورت در پارت نامبر سوئیچ

همان‌طور که گفتیم پارت نامبرهای سوئیچ سیسکو با WS شروع می‌شود و پس از خط فاصله چهار رقم قرار می‌گیرد که اشاره به سری سوئیچ دارد.

بعد از سری سوئیچ و یک خط فاصله (-)تعداد پورت‌ها (Number of Ports) مشخص می‌شود. به‌عنوان مثال WS-C2960-48 که نشان می‌دهد این سوئیچ دارای 48 پورت است. به‌طور معمول سوئیچ‌ها دارای تعداد پورت مشخص و از 8 پورت شروع و تا 12، 16، 24 و 48 پورت تولید می‌شوند.

قیمت WS-C3850-48P-E

پورت های Downlink در پارت نامبر

به‌طور معمول پورت های Downlink یا معمولی در پارت نامبر به‌صورت ترکیبی مشخص می‌شود. این حروف اختصاری قابلیت‌هایی که پورت معمولی همراه با پورت آپ‌لینک را دارند، بیان می‌کنند که شامل موارد زیر است:

TT-: پورت معمولی و پورت uplink هر دو BaseT هستند.

LC-: پورت معمولی BaseT است و تا حدی از PoE پشتیبانی می‌کند و پورت Uplink از نوع BaseT/SFP است.

PC-: پورت معمولی BaseT و به‌طورکامل از PoE پشتیبانی می‌کند و پورت‌های Uplink از نوع BaseT/SFP هستند.

TC-: پورت معمولی BaseT و پورت uplink همگی BaseT/SFP است.

TS-: پورت معمولی BaseT و پورت uplink همگی SFP است.

PS-: پورت معمولی BaseT است و از PoE پشتیبانی می کند و پورت uplink همگی SFP است.

FS-: پورت معمولی100BaseFX و پورت uplink همگی SFP هستند.

FP-: پورت معمولی مجهز به PoE با 48 پورت توان 15 وات

وقتی فقط T وجود دارد، بدین معنا است که هیچ پورت uplink در سوئیچ وجود ندارد.

سیستم عامل در پارت نامبر

یکی دیگر از مشخصاتی که در پارت نامبر سوئیچ سیسکو به‌صورت حروف اختصاری مشخص می‌شود، سیستم‌عامل (IOS Image) است. به‌طورمعمول این حروف در انتهای پارت نامبر قرار دارند. به‌عنوان مثال WS-C3750-48PS-S که S در انتهای پارت نامبر به معنای سیستم‌عامل IP Base است. سیستم عامل در پارت نامبر شامل موارد زیر است:

• S: سیستم‌عامل IP Base
• E: سیستم‌عامل IP Services
• L: سیستم عامل LAN Base

نحوه خواندن پارت نامبر سوئیچ سیسکو

برای این‌که خیال‌تان کمی از نحوه خواندن پارت نامبر سوئیچ سیسکو آسوده شود، بیایید از یک مثال کوچک شروع کنیم و با همدیگر آن را بررسی کنیم. پس این رمزگشایی را با شماره قطعه زیر شروع می‌کنیم.

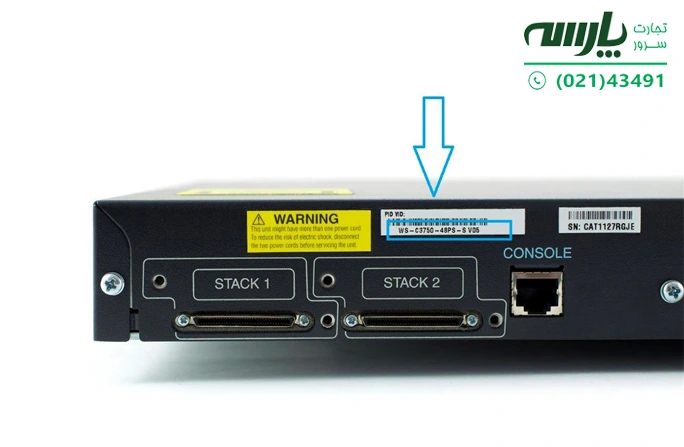

WS-C3750-48PS-S

همان‌طور که گفتیم پارت نامبر سوئیچ سیسکو با WS و یک حرف اختصاری شروع می‌شود. سپس سری سوئیچ و تعداد پورت و … برای آسان‌تر خواندن پارت نامبر سوئیچ سیسکو آن‌ها را با توضیحات بالا در یک پرانتز مانند زیر قرار می‌دهیم.

مثال اول: کالبدشکافی مدل WS-C3750-48PS-S

بخش جدا شده	کد اختصاری	مفهوم و قابلیت فنی
نوع دستگاه	WS-C	سوئیچ از خانواده کاتالیست سیسکو (Wire Speed)
سری دستگاه	3750	خانواده ۳۷۵۰ (دارای قابلیت Stack و لایه ۳)
ظرفیت پورت	48	دارای ۴۸ پورت اترنت ۱۰/۱۰۰
ویژگی پورت	PS	پورت‌های اصلی PoE و پورت‌های آپ‌لینک از نوع SFP
سطح نرم‌افزار	-S	سیستم‌عامل نسخه IP Base (قابلیت‌های پایه مسیریابی)

مثال دوم: کالبدشکافی مدل WS-C2960-48TT-L

بخش جدا شده	کد اختصاری	مفهوم و قابلیت فنی
نوع دستگاه	WS-C	سوئیچ کاتالیست (تنظیمات ثابت)
سری دستگاه	2960	سری اقتصادی و پرطرفدار ۲۹۶۰ (لایه ۲)
ظرفیت پورت	48	دارای ۴۸ پورت اترنت ۱۰/۱۰۰
ویژگی پورت	TT	پورت‌های اصلی و آپ‌لینک همگی کابل مسی (RJ45) هستند
سطح نرم‌افزار	-L	سیستم‌عامل نسخه LAN Base (امکانات کامل لایه ۲)

از روی پارت نامبر چگونه بفهمیم سوئیچ چند لایه است؟

برای تشخیص تعداد لایه‌ها در پارت نامبرهای سوئیچ سیسکو باید به چهار رقم اولی که مدل سری سوئیچ را نشان می‌دهد، دقت کنید. به‌عنوان مثال WS-C2960- اولین عدد از این چهار رقم 2 است. این بدین‌معنا است که سوئیچ در لایه دوم قرار دارد و اگر این عدد با 3 شروع شود یعنی سوئیچ در لایه سوم کار می‌کند.

آیا عدد اول همیشه نشان‌دهنده لایه سوئیچ است؟

یک باور قدیمی می‌گوید عدد ۲ (مثل ۲۹۶۰) لایه دوم و عدد ۳ (مثل ۳۸۵۰) لایه سوم است. اما مراقب باشید! در دنیای امروز، این قاعده همیشه صادق نیست.

• تشخیص درست: لایه ۳ بودن سوئیچ‌های جدید به Software Image یا لایسنس آن‌ها بستگی دارد.

• حتی یک سوئیچ لایه ۳ اگر لایسنس پایه (LAN Base یا Essentials) داشته باشد، نمی‌تواند عملیات Routing پیشرفته را انجام دهد. بنابراین هنگام خرید، حتماً به حرف آخر پارت‌نامبر (E, A, S) دقت کنید.

قیمت WS-C3850-48P-S

مثال برای نحوه خواندن پارت نامبر

اکنون که معنای دقیق هر حرف و عدد را در مدل‌های مختلف سوئیچ متوجه شدید، در این‌جا هشت مدل متنوع از سوئیچ‌های سیسکو  را به‌عنوان نمونه آورده‌ایم تا بیشتر نحوه‌ خواندن پارت نامبرهای سوئیچ سیسکو آشنا شوید.

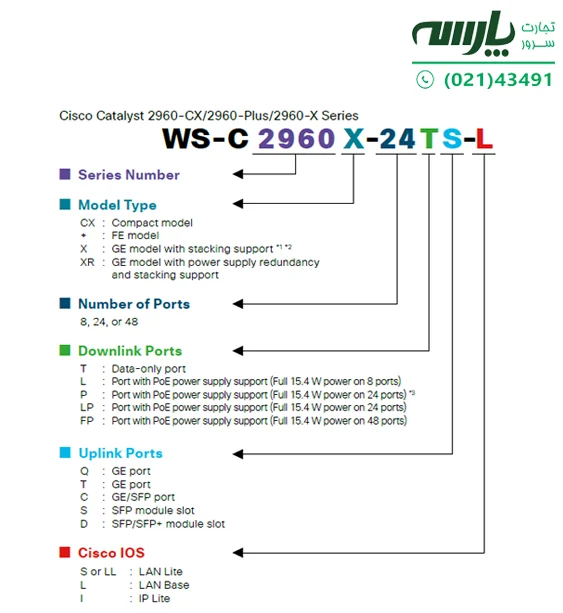

Cisco Catalyst 2960-CX/2960-Plus/2960-X Series

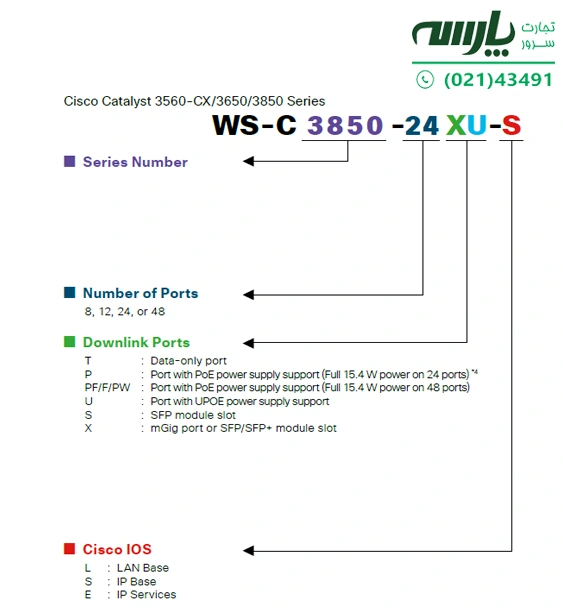

Cisco Catalyst 3560-CX/3650/3850 Series

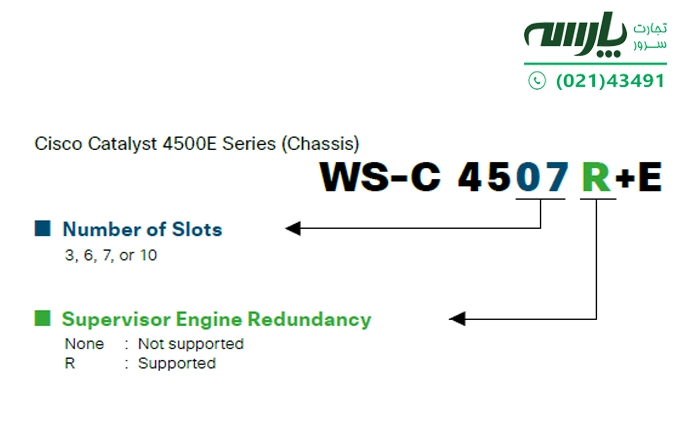

Cisco Catalyst 4500E Series (Chassis)

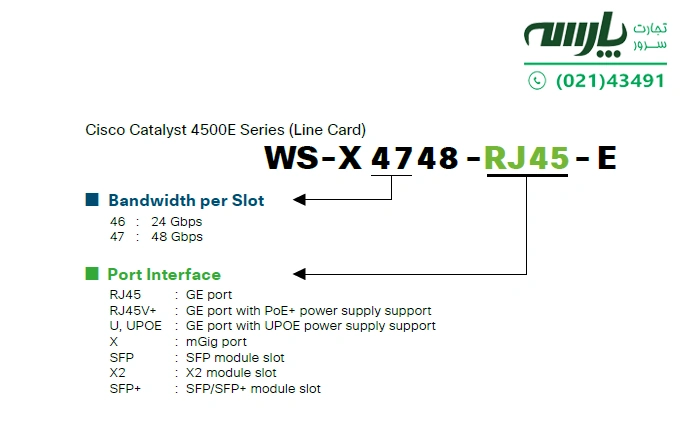

Cisco Catalyst 4500E Series (Line Card)

Cisco Catalyst 4500-X Series (with Network Module)

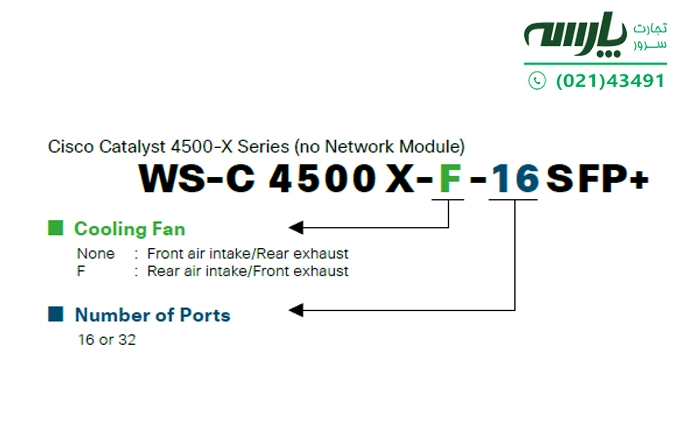

Cisco Catalyst 4500-X Series (no Network Module)

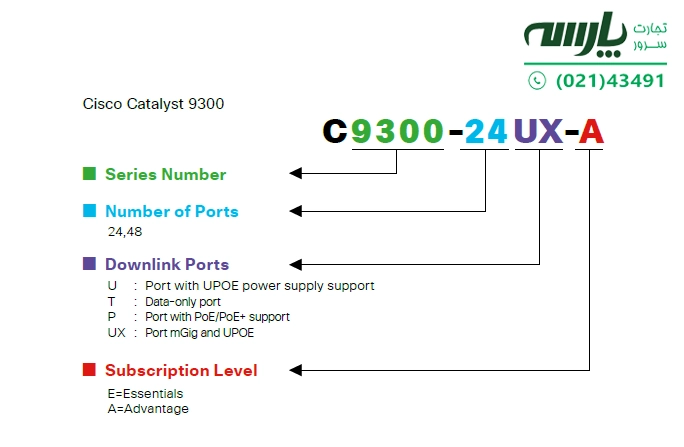

Cisco Catalyst 9300

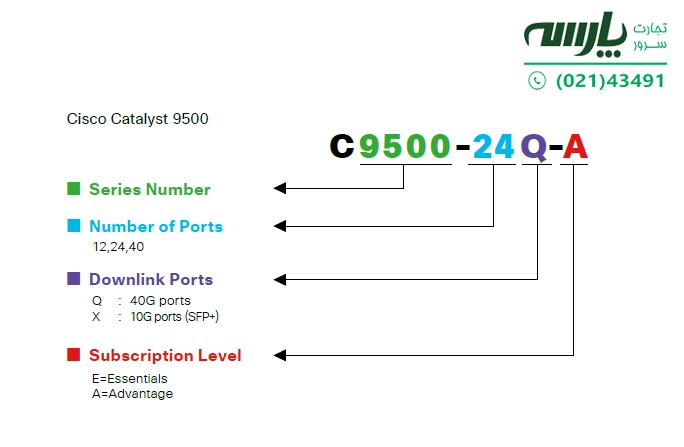

Cisco Catalyst 9500

هشدار امنیتی؛ پارت‌نامبرهای دارای پسوند -RF

هنگام استعلام قیمت، اگر با پارت‌نامبری مواجه شدید که در انتهای آن -RF درج شده (مثلاً WS-C2960X-24PS-L-RF)، بدانید که این کالا Refurbished یا بازسازی شده است. این کالاها در شبکه جهانی سیسکو دوباره بسته‌بندی شده‌اند و نباید به قیمت کالای “New Original” فروخته شوند. تجارت سرور پارسه توصیه می‌کند برای پایداری شبکه، حتماً از اصالت لیبل پشت دستگاه اطمینان حاصل کنید.

جمع‌بندی

درک صحیح از نحوه خواندن پارت نامبر سوئیچ سیسکو تنها یک دانش فنی نیست، بلکه یک ابزار حیاتی برای مدیریت هزینه‌ها و پایداری شبکه شماست. همان‌طور که بررسی کردیم، جابه‌جایی یک حرف ساده در نام‌گذاری محصولات می‌تواند به معنای تفاوت بین یک سوئیچ لایه ۲ معمولی با یک سوئیچ قدرتمند لایه ۳ مجهز به قابلیت UPOE باشد. با توجه به ورود نسل‌های جدید مانند سری کاتالیست ۹۰۰۰، اهمیت تسلط بر پارت نامبر سوئیچ سیسکو و لایسنس‌های مربوط به آن بیش از هر زمان دیگری احساس می‌شود.

نکته پایانی: همیشه قبل از نهایی کردن خرید، پارت نامبر استعلام شده را با نیاز واقعی شبکه خود (تعداد پورت، توان PoE و پهنای باند آپ‌لینک) تطبیق دهید تا از خریدهای اشتباه و هزینه‌های مازاد جلوگیری کنید.

ما در تجارت سرور پارسه در کنار شما هستیم تا علاوه بر ارائه تجهیزات اورجینال، مشاوره‌های تخصصی لازم را در زمینه انتخاب دقیق مدل‌ها ارائه دهیم. اگر هنوز در مورد تفسیر پارت نامبر سوئیچ سیسکو خاصی سوال دارید یا میان انتخاب دو مدل مشابه مردد هستید، سوالات خود را در بخش نظرات بپرسید یا همین حالا با کارشناسان فنی ما تماس بگیرید.
