انواع سوئیچ سیسکو و نحوه تنظیم آنها

یکی از دلایل محبوبیت سوئیچ‌های سیسکو، این است که انواع سوئیچ سیسکو آن هر کدام دارای عملکرد و ویژگی‌های متمایز و جذابی هستند. در واقع هر کدام از این سوئیچ‌ها باعث می‌شوند تا سیستم شبکه‌سازی، کارآیی و عملکرد منحصربه‌فردی داشته باشد. به همین دلیل، بسیاری از سازمان‌ها و کسب‌وکارها به خرید سوئیچ سیسکو روی می‌آورند تا یک زیرساخت شبکه‌ای پایدار و قدرتمند داشته باشند.

انواع سوئیچ سیسکو

انواع مختلف سوئیچ‌های سیسکو به‌طورکلی در 5 دسته‌بندی اصلی تقسیم می‌شوند که عبارتند از:

1. سوئیچ‌های Access که عملکرد آن‌ها بیشتر در مدل سه لایه یا سوئیچ‌های Campus LAN است. مانند سوئیچ‌های سری Cisco Catalyst 3850، Cisco Catalyst 3750، Cisco Catalyst 2960-X و …
2. سوئیچ‌های Core and Distribution مانند سری Cisco Catalyst 6800
3. سوئیچ‌های NEXUS و دیتا سنترها مانند سری Cisco R Racks ،Cisco Nexus 3000 و …
4. سوئیچ‌های سیسکو MDS برای فعالیت در شبکه‌های SAN
5. سوئیچ‌های اترنت صنعتی مانند Cisco Embedded Service 2020

⏲ مدت زمان تخمینی مطالعه: 9 دقیقه

بیشتر بخوانید: سوئیچ سیسکو چیست؟

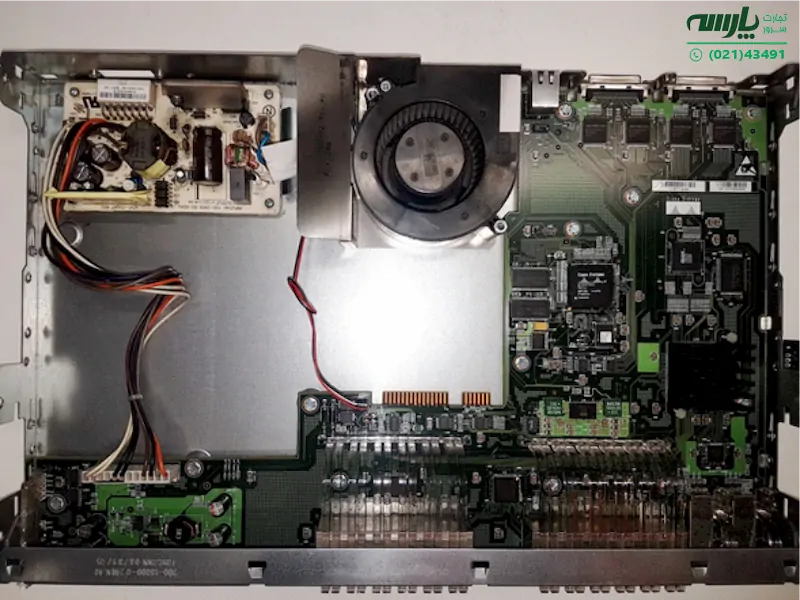

انواع حافظه در سوئیچ های سیسکو

سوئیچ‌های سیسکو برای پشتیبانی از عملکردهایی مانند ذخیره‌سازی، CME ،Routing Table، لود شدن سیستم‌عامل، کانفینگ فایل‌های اینترفیس وب، پشتیبانی از firmware های IP Phone ، Arp Table و … نیاز به حافظه (RAM) دارند. سوئیچ سیسکو در واقع چیزی بیش از یک کامپیوتر تخصصی نیست که یک سیستم‌عامل سفارشی را اجرا می‌کند و برای ارائه مسیریابی و عملکردهای بهینه مرتبط نیاز به هارددیسک و انواع مختلف حافظه دارد. انواع حافظه در سوئیچ های سیسکو شامل RAM، ROM، NVRAM و Flash است که هر کدام از آن‌ها هدف و عملکردهای مختلفی را برعهده دارند.

نوع حافظه ی RAM در سوئیچ: رم یا حافظه دسترسی تصادفی، نشان‌دهنده ناحیه کاری غیردائمی یا حافظه فرار در سوئیچ و روتر سیسکو است. هنگامی که این قطعات خاموش می‌شوند، کلیه اطلاعات رم از بین می‌رود. حافظه رم در سوئیچ سیسکو به دو بخش اصلی تقسیم می‌شود:

• حافظه پردازنده اصلی، برای مسیریابی، ARP، پیکربندی و ذخیره اطلاعات در حال اجرا
• حافظه ورودی / خروجی مشترک، به‌عنوان یک بافر برای ذخیره موقت داده‌ها قبل از پردازش

بیشتر سوئیچ‌های سری Cisco 2500 دارای 2 مگابایت رم  هستند (این مقدار رم تا 18 مگابایت قابل افزایش است) که به برد سیستم لحیم شده و دارای یک اسلات سیم کارت برای افزودن رم اضافی است.

نوع حافظه ی ROM درسوئیچ: استفاده از این حافظه بیشتر در مدل‌های قدیمی سیسکو و برای اجرای سیستم‌عامل است، اما در حال حاضر بیشترین کاربرد ROM به‌عنوان حافظه‌ای که سوئیچ یا روتر سیسکو از آن فرآیند بوت را شروع می‌کند، است. رام از تعدادی عناصر تشکیل شده که این عناصر از طریق میکرو کد مجموعه‌ای از دستورالعمل‌های برنامه‌نویسی را پیاده‌سازی می‌کنند.

نوع حافظه ی NVRAM درسوئیچ: حافظه دسترسی تصادفی غیر فرار یا NVRAM به‌عنوان محل ذخیره‌سازی فایل پیکربندی و راه‌اندازی سوئیچ سیسکو استفاده می‌شود. پس از راه‌اندازی سیستم‌عامل، کلیه تنظیمات سیستم توسط این حافظه انجام می‌شود. کلیه اطلاعات تا زمان روشن بودن سیستم ذخیره و پس از خاموش شدن سوئیچ از بین می‌رود.

نوع حافظه ی Flash در سوئیچ: فلش مموری با استفاده از دو اسلات ماژول حافظه درون خطی (SIMM) پیاده‌سازی شده‌اند تا فقط حافظه‌ خواندنی با قابلیت برنامه‌ریزی و پاک شدن مدیریت کنند. این حافظه عمدتا در سری 2500 سیسکو استفاده می‌شود و ظرفیت آن حداقل 4 مگابایت تا حداکثر 16 مگابایت متغیر است. این حافظه برای ذخیره و اجرای سیستم‌عامل سیسکو ضروری است و با خاموش شدن سوئیچ یا روتر محتویات آن از بین نمی‌رود.

توجه داشته باشید برای استفاده از حافظه فلش مموری باید اندازه آن‌ها یکسان باشد. به‌عنوان مثال اگر یک فلش 4 مگابایت دارید برای ارتقا باید یک فلش 4 مگابایتی اضافه کنید یا به سادگی یک 8 مگابایتی جایگزین کنید.

معرفی محصول: قیمت سوئیچ شبکه سیسکو 12 پورت WS-C3850-12S-S

نحوه تنظیم سوئیچ سیسکو

برای این‌که بتوانید با سوئیچ سیسکو مدیریت و عملکردهای مختلف را انجام دهید، نیاز است که آن را تنظیم یا اصطلاحا کانفینگ کنید. برای تنظیم سیسکو با استفاده از CLI باید مراحل زیر را انجام دهید:

• مرحله 1: از یک شبیه‌ساز خارجی مانند Telnet یا PuTTY برای ورود به سوئیچ استفاده کنید.
• فرمان اولیه “Switch>” روی صفحه ظاهر می‌شود.
• کلمه “enable” را تایپ و دکمه اینتر را بزنید.
• بعد از زدن اینترنت وارد حالت “EXEC” یا پیکربندی می‌شوید.
• با استفاده از ترمینال پیکربندی configure terminal تنظیمات را انجام دهید.
• دستورات پیکربندی (commands) را در هر خط وارد و اینتر را بزنید.

Switch# configure terminal
Switch(config)#

• مرحله 2: یک نام میزبان برای عملکرد سوئیچ در محیط شبکه اختصاصی را وارد کنید.

Switch(config)#hostname switch
Switch(config)#

• مرحله 3: در این مرحله رمز عبور را وارد کنید. (حتما گزینه گذرواژه مخفی را تیک بزنید)

Switch(config)#enable secret somestrongpass

• مرحله 4: درگاه پیش‌فرض را کانفینگ کنید.

Switch(config)# ip default-gateway IP-address
Switch# show ip route

• مرحله 5: مسیر استاتیک (static) را پیکربندی کنید.

Switch(config)# ip route dest_IP_address mask
Switch# show running-config

• مرحله 6: تنظیمات رابط (interface) را انجام دهید.

Switch(config)#interface fastethernet 0/1
Switch(config-if)#description Development VLAN

• مرحله 7: فهرست آدرس MAC را پاک کنید.

switch#clear mac address-table

• مرحله 8: حالت Duplex را تنظیم کنید.

Switch(config-if)#duplex full

• مرحله 9: از حالت پیکربندی رابط خارج شوید.

Switch(config-if)#exit
Switch(config)#

• مرحله 10: از تنظیمات خارج شوید.

Switch(config)#exit
Switch#

• مرحله 11: دستور زیر را در startup کپی کنید.

Switch#write memory
Building configuration… [OK]
Switch#

معرفی محصول: قیمت سوییچ شبکه سیسکو 2960G-24TC-L

کدام مدل از سوئیچ های cisco قابلیت dhcp دارند؟

سوئیچ‌های سیسکو که براساس کدهای برنامه‌نویسی سیسکو اجرا می‌شوند، از پروتکل‌ DHCP که مخفف Dynamic Host Configuration Protocol و به معنای پروتکل پیکربندی میزبان دینامیک و برنامه تخصصی در انتقال است، استفاده می‌کنند. DHCP یک پروتکل لایه کاربردی است که برای توزیع پارامترهای مختلف پیکربندی شبکه به دستگاه‌های موجود در شبکه TCP/IP استفاده می شود.  علاوه بر این dhcp راه‌اندازی و مدیریت چندین سوئیچ از طریق یک سرور را آسان می‌سازد. در بیشتر سوئیچ‌هایی که در لایه 2 و 3 فعالیت می‌کنند به ویژه سری 2960 سیسکو دارای dhcp هستند.

سوئیچ ماژولار سیسکو

سوئیچ سیسکو ماژولار نوعی سوئیچ شبکه است که با استفاده از واحدهای قابل تعویض، امکانات شبکه را افزایش دهد. این مدل سوئیچ که با نام blade نیز شناخته می‌شود، می‌تواند پورت‌ها، پهنای باند و امکان و قابلیت‌های بیشتری را به یک سوئیچ اضافه کند.

سوئیچ ماژولار می‌توانند ناهمگن باشند اما امکان ایجاد یک شبکه براساس پروتکل و انواع کابل مختلف را فراهم سازند. این مدل سوئیچ‌ها به صورت موازی یا به اصطلاح failover پیکربندی می‌شوند که حتی در صورت خرابی امکان پهنای باند بیشتر یا افزودن امکانات جدید را ارائه می‌دهند. همچنین سوئیچ سیسکو ماژولار دارای قابلیت hot-swap است. بارزترین نمونه از سوئیچ مدولار Cisco Catalyst 6500 است که می‌تواند با حداکثر 13 اسلات پیکربندی شود و از اتصالات RJ45 به QSFP+ پشتیبانی می‌کند.

معرفی محصول: سوئیچ شبکه مدیریتی سیسکو 24 پورت WS-C3850-24S-S

سوئیچ های مدیریتی سیسکو

سوئیچ های سیسکو به دو دسته سوئیچ‌های Unmanaged و Managed تقسیم می شوند. سوئیچ‌های مدیریتی سیسکو (Managed switches) امنیت، امکانات و انعطاف‎‌پذیری را در اختیار کاربران قرار می‌دهند، زیرا می‌توانید آن‌ها را به‌گونه‌ای پیکربندی کنید که شبکه خود را به شکل اختصاصی دربیاورید.

سفارشی سازی شبکه باعث می‌شود تا مدیریت و کنترل شبکه راحت‌تر شود و همچنین کیفیت خدمات برای کسانی که به شبکه دسترسی دارند، بسیار مطلوب خواهد بود. مدل‌های سری Cisco 550X،Cisco 350X و Cisco Business 350 در دسته‌ی سوئیچ‌های مدیریتی قرار دارند.

سوئیچ های غیر مدیریتی سیسکو

سوئیچ‌ غیرمدیریتی سیسکو (Unmanaged switches) به‌گونه‌ای طراحی شده که کاربر بتواند بدون نیاز به پیکربندی، اتصالات را به سادگی برقرار سازد. این مدل از سوئیچ‌های کمپانی سیسکو بیشتر برای اتصال اولیه مورد استفاده قرار می‌گیرند. بیشترین کاربرد سوئیچ‌ غیر مدیریتی سیسکو در شبکه‌های خانگی و مکان‌هایی است که برای اتصال به چندین پورت نیاز دارند، مانند آزمایشگاه، اتاق کنفرانس، پشت میز کار و … . از مدل‌های غیرمدیریتی سیسکو می‌توان به Cisco Business 110 Series اشاره کرد که دارای ویژگی‌هایی از قبل PoE، بهره‌وری انرژی، اولویت‌بندی ترافیک، plug-and-play و … است.

سوئیچ های صنعتی سیسکو

سوئیچ صنعتی سیسکو که به‌عنوان سوئیچ اترنت صنعتی نیز شناخته می‌شود، یک سوئیچ اترنت با قابلیت اطمینان بالا و قیمت مقرون به صرفه است که برای استفاده در محیط‌های صنعتی خشن که در معرض ضربه، ارتعاشات و نوسانات شدید دمایی (از منفی 40 درجه سانتی‌گراد تا 75 درجه سانتی‌گراد) هستند، طراحی و تولید شده است. بیشترین کاربرد سوئیچ صنعتی سیسکو صنایع انرژی و صنعت حمل نقل است. از مدل‌های این نوع سوئیچ سیسکو می‌توان به سری 5000، 4010، 4000، 3010، 2000، 2000U و Cisco Industrial Ethernet 1000 اشاره کرد.

تفاوت سوئیچ های سیسکو

سوئیچ‌های سیکسو در دو مدل پیکربندی ثابت یا fixed و مدولار تولید می‌شوند. عمده‌ترین تفاوت سوئیچ‌های سیسکو  در این دسته‌بندی است. با سوئیچ fixed نمی‌توانید ماژول‌ها را تعویض یا اضافه کنید اما لایه‌های دسترسی سازمانی در سوئیچ‌های fixed مانند Catalyst سری X-2960 بسیار متنوع و گسترده است. در نتیجه بسته به نیاز یک سازمان یا دانشگاه نیازهای شبکه قابل تغییر است.

سری سوئیچ‌های modular این قابلیت را فراهم می‌سازند تا بتوانید ماژول‌های مختلف شبکه مانند اترنت یا فیبرنوری را با منبع تغذیه اضافی انتخاب کنید.

عمدتا سری سوئیچ‌های Fixed در مشاغل کوچک و سری سوئیچ‌های modular در شبکه‌های بزرگ سازمانی که عملکرد آن‌ها نیاز به دسترسی لایه 3 دارند، مورد استفاده قرار می‌گیرد.

تفاوت دیگر بین سوئیچ Cisco Catalyst و سوئیچ Cisco Nexus است. سوئیچ‌های کاتالیست از سیستم عامل سیسکو به‌عنوان IOS اختصاصی استفاده می‌کنند، در حالی‌که سوئیچ نکسوس تحت سیستم‌عامل NX-OS فعالیت می‌کند. همچنین سوئیچ‌های کاتالیست از LACP و PAGP برای ایجاد کانال اتر پشتیبانی می‌کنند، در حالی‌که سوئیچ های Nexus فقط از LACP پشتیبانی می‌کنند.
