پورت آپ لینک (Uplink) در سوئیچ و تفاوت آن با پورت معمولی

وقتی صحبت از سوئیچ شبکه می‌شود، بیشتر افراد در مورد مشخصات رایج آن مانند انواع پورت، نوع، سرعت و … مانند 24 پورت +SFP با سرعت  10/100/1000سوال می‌کنند. با این‌حال اگر در زیرساخت‌های شبکه ی خود از سوئیچ‌های مدیریتی استفاده می‌کنید باید در مورد پورت آپ لینک (Uplink) در سوئیچ بدانید و پاسخ برخی از سوال‌های مهم در این زمینه مانند پورت آپلینک چیست ؟ تفاوت ‌های بین پورت Uplink با پورت معمولی چیست؟ آیا می‌توان از uplink به عنوان پورت معمولی استفاده کرد؟ عملکرد پورت Uplink در مقابل پورت  Trunk چیست؟ و … را بدانید. خب نگران نباشید زیرا این مطلب به شما کمک می‌کند تا علاوه بر آشنایی با پورت آپ لینک (Uplink) در سوئیچ با تفاوت‌های آن پورت معمولی و همچنین عملکرد آن در شبکه بیشتر بدانید.

⏲ زمان تخمینی مطالعه: 8 دقیقه

پورت آپلینک چیست

پورت آپلینک (Uplink Port) در تجهیزات شبکه، به پورتی اطلاق می‌شود که برای اتصال یک دستگاه شبکه به دستگاه دیگری مانند سوئیچ، روتر یا مرکز داده استفاده می‌شود. این پورت معمولاً برای ارتباط بین دو سوئیچ یا بین سوئیچ و روتر سیسکو به کار می‌رود و به انتقال داده‌ها از یک شبکه به شبکه دیگر کمک می‌کند. پورت‌های آپلینک معمولاً از نوع Ethernet هستند و ممکن است از سرعت‌های مختلفی مانند 1Gbps یا 10Gbps پشتیبانی کنند. در برخی از سوئیچ‌ها، پورت آپلینک به طور خاص طراحی شده تا پهنای باند بیشتری را برای انتقال داده‌های بین شبکه‌ها فراهم کند. استفاده صحیح از پورت‌های آپلینک می‌تواند به بهبود عملکرد و کارایی کلی شبکه کمک کند.

پورت Uplink در سوئیچ چیست؟

پورت های سوئیچ شبکه براساس عملکردها و پیکربندی‌های مختلف دارای دو دسته اصلی هستند:

1. پورت uplink
2. پورت معمولی یا downlink

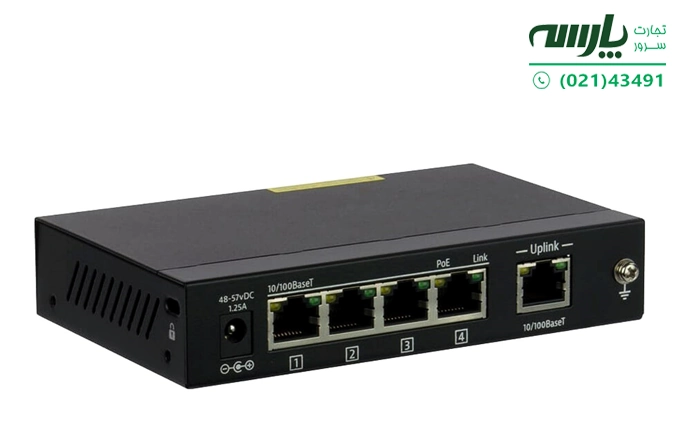

پورت آپ لینک (Uplink) در سوئیچ یک پورت اختصاصی است که برای برقراری ارتباط پرسرعت‌‌تر (High-Speed) با دیگر دستگاه‌ها طراحی شده است. قبل از طراحی پورت آپ لینک، دستگاه‌ها برای افزایش سرعت در ارتباط‌ها از کابل کراس اور (crossover cable) استفاده می‌کردند. گاهی اوقات پورت های Uplink  با نام پورت‌های رابط تابع متوسط (medium dependent interface) یا MRI نیز شناخته می‌شود.

سوئیچ با دو پورت آپلینک: سوئیچ شبکه PoE سیسکو WS-C2960X-48LPD-L

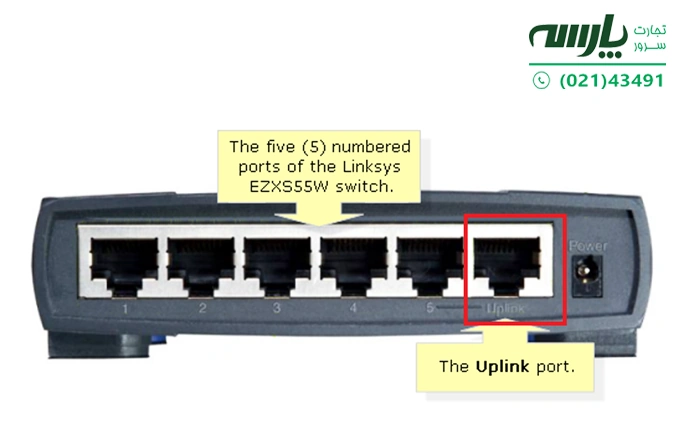

اگرچه Uplink در شبکه‌های کامپیوتری به اتصال سیمی یا بی‌سیم از یک شبکه محلی (LAN) به یک شبکه گسترده (WAN) اشاره دارد اما پورت uplink در روتر خانگی نوع خاصی از پورت است که برای اتصال به یک مودم باند پهن (که یک LAN است) و در نهایت به اینترنت (که یک WAN است) استفاده می‌شود. برخی از تجهیزات شبکه، بیشتر سوئیچ‌ها و برخی روترها دارای پورت uplink هستند که برای اتصال کابل‌های اترنت طراحی شده‌اند. این پورت ها امکان ارتباط بین دو دستگاه مشابه مانند دو سوئیچ شبکه یا یک روتر با مودم را فراهم می‌کند. بیشتر این تجهیزات تنها دارای یک پورت آپلینک هستند و اگرچه شکل آن‌ها شبیه پورت‌های دیگر است اما به‌طور مشخص برای اتصال uplink تعیین شده‌اند.

سوئیچ با 4 پورت آپلینک: سوئیچ سیسکو WS-C2960XR-24TS-I

عملکرد پورت آپلینک

عملکرد پورت آپلینیک روی سوئیچ به مدارهای انتقال اجازه می‌دهد تا مدارهای دریافتی را از طریق یک نوع کابل استاندارد به‌همدیگر متصل کنند در نتیجه امکان اتصال یک شبکه کامپیوتری به شبکه ی دیگر فراهم می‌شود. با این‌حال پورت آپ لینک (Uplink) در سوئیچ نسبت به دیگر پورت ها از سرعت بالاتری (higher-speed) برخوردار است. به‌همین خاطر این پورت برای اتصال به سایر دستگاه‌هایی که سرعت بالاتری دارند، چه یک شبکه کامپیوتری محلی باشد و چه بزرگ‌تر، مورد استفاده قرار می‌گیرد.

در مورد یک شبکه خانگی، پورت uplink را می‌توان به روش‌های مختلفی استفاده کرد، اما همه‌ی آنها بیشتر برای گسترش شبکه مورد استفاده قرار می‌گیرند. به‌عنوان مثال یک سوئیچ دارای 24 پورت است و یک روتر 5 پورت اترنت دارد با اتصال کابل اترنت و روتر از طریق پورت uplink به‌همدیگر در مجموع 29 پورت فراهم می‌شود. البته از این پورت برای افزایش حداکثر تعداد اتصالات سیمی در شبکه نیز استفاده می‌شود که با گسترش روزافزون Wi-Fi این نوع عملکرد کمتر شده است.

بیشتر بخوانید: ریست پسورد سوئیچ سیسکو 2960

Uplink و Downlink

همان‌طور که پیش‌تر اشاره کردیم سوئیچ‌ها دارای دو پورت هستند. پورت آپ لینک (Uplink) در سوئیچ که برای اتصالات خاص و پرسرعت طراحی شده‌است و پورت Downlink یا معمولی اتصالی است که در جهت مخالف آپلینک ایجاد می‌شود.

پورت‌های معمولی فقط مجموعه‌ای از پورت‌ها هستند که بیشتر برای انتقال داده‌های معمولی استفاده می‌شوند، که از آن‌ها می‌توان به پورت RJ45، پورت SFP، پورت SFP+، پورت SFP28، پورت QSFP+ و پورت QSFP28 اشاره کرد. با این‌حال هر دو پورت از کابل‌های شبکه و فیبرنوری برای اتصال در سرعت‌های مختلف و فاصله‌های متفاوت پشتیبانی می‌کنند.

سوئیچ بدون پورت آپلینک: سوئیچ سیسکو WS-C3750X-24T-S

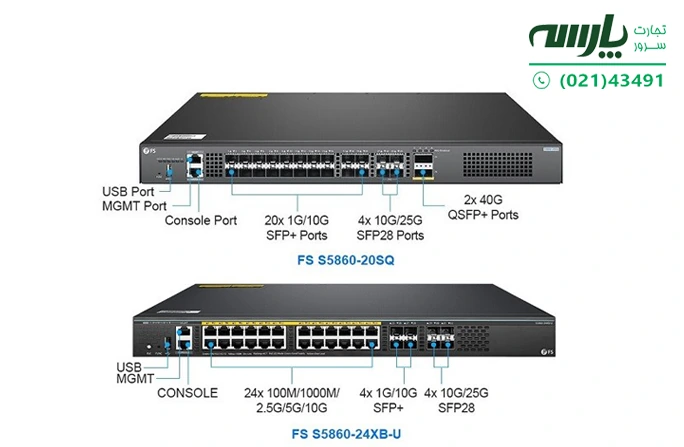

تفاوت میان پورت Uplink و پورت معمولی (Downlink)

پورت آپ لینک (Uplink) در سوئیچ به‌ظاهر شبیه به هر پورت معمولی دیگر است. همچنین اتصال پورت uplink به اندازه ی پورت معمولی در یک سوئیچ به گسترش شبکه کمک می‌کند اما در باطن و واقعیت تفاوت‌های زیادی بین این دو پورت وجود دارد.

پورت‌های معمولی و درگاه‌های Uplink روی سوئیچ‌ها

• در سوئیچ فیبر، پورت‌های uplink پهنای باند بیشتری نسبت به پورت‌های معمولی دارند زیرا ترافیک بین لایه‌های مختلف را جمع می‌کنند.
• پورت uplink برای اتصال یک دستگاه به سایر دستگاه‌های با سرعت بالاتر در توپولوژی یا شبکه محلی کوچک‌تر به یک شبکه بزرگ‌تر استفاده می‌شود. به عنوان مثال، سوئیچ لبه “بالا” به سوئیچ مدیریتی لایه توزیع متصل می‌شود.
• اتصالات uplink در فیبر بین سوئیچ‌ها می‌توانند به افزایش توان عملیاتی و زمان پاسخگویی برنامه‌هایی که تقاضاهای سنگین‌تری را در شبکه ایجاد می‌کنند، کمک کند.

سوئیچ با 4 پورت آپلینک: سوئیچ WS-C2960XR-48FPS-I

تراکم سوئیچ Uplink

1. یک پورت آپ لینک (Uplink) در سوئیچ می‌تواند یک پورت استک (stack) باشد. این یکی از دو روش برای دستیابی به انباشتگی و پشته‌سازی (Stacking) است.
2. پورت Uplink برای روی هم قرار دادن سوئیچ‌ها با انعطاف بیشتر هزینه‌ی کمتری دارد (به‌سادگی می توان پورت‌های uplink را در هر سوئیچ قابل استک با DAC/AOC یا فرستنده‌های نوری و کابل‌های پچ فیبر متصل کرد.) علاوه بر این، استفاده از پورت‌های uplink فیبر برای روی هم قرار دادن سوئیچ‌ها می‌تواند استک در مسافت‌های طولانی را در محیط‌های مختلف را فراهم سازد.

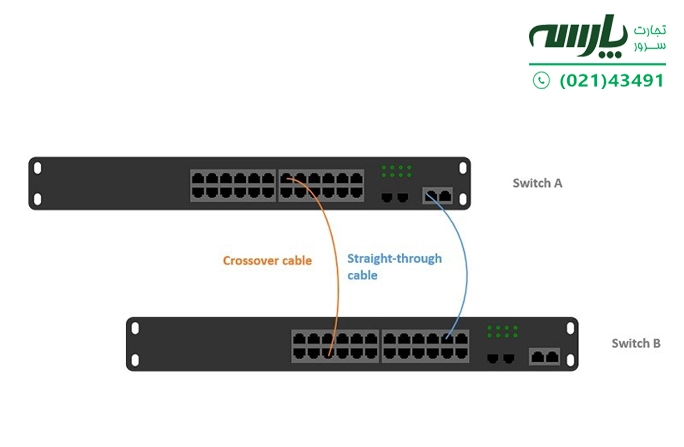

3. برای اتصال دو پورت معمولی اترنت روی سوئیچ‌ها از یک کابل کراس اور استفاده می‌شود، تا پین‌های انتقال در یک سر کابل شبکه به پایه‌های دریافت در انتهای دیگر متصل شوند. زمانی‌که از یک پورت uplink استفاده می‌شود دیگر نیازی به کابل کراس اور نیست.

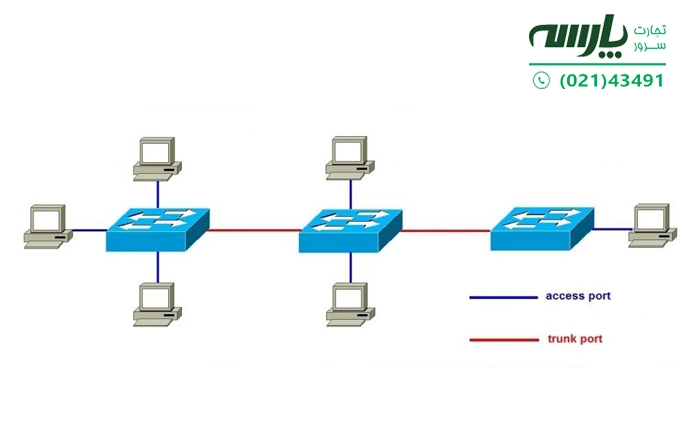

پورت Uplink در مقابل پورت  Trunk

همان‌طور که می‌دانید پورت آپ لینک (Uplink) در سوئیچ برای انتقال ترافیک به سوئیچ، روتر یا دستگاه شبکه دیگر استفاده می‌شود اما پورت Trunk برای انتقال ترافیک VLAN بین دو سوئیچ یا سایر دستگاه‌های شبکه کاربرد دارد. پورت Trunk اغلب برای سرور VM مورد استفاده قرار می‌گیرد و برخی ترانک‌ها فقط برخی از vlan‌ها را را جابه‌جا می‌کنند. بنابراین پیکربندی پورت Trunk می‌تواند بسیار متفاوت باشد.

همچنین بیشتر از پورت Trunk برای اتصال AP در حالت بریج به دستگاه  ارسال (forwarding) مانند سوئیچ که از چندین VLAN پشتیبانی می‌کند، استفاده می‌شود، اما پورت Uplink هنگام اتصال AP به WAN کاربرد دارد.

با این‌حال اغلب یک پورت آپ لینک یک پورت ترانت است اما پورت trunk می‌تواند هر پورتی باشد مانند بیشتر سوئیچ‌های مدرن و لینک‌های آپلود در هر پورت! در دستگاه‌های قدیمی‌تر، آن‌ها کابل کراس‌اور خودکار mdi-x نداشتند، بنابراین فقط پورت‌های اختصاص‌یافته می‌توانستند آپ لینک باشند، مگر اینکه کراس‌اور را به آن اضافه می‌کردند.

آیا پورت Uplink به عنوان پورت معمولی نیز استفاده می شود؟

بله، از پورت آپ لینک (Uplink) در سوئیچ می‌توانید به‌عنوان پورت معمولی استفاده کنید. تنها نکته‌ای که باید در این زمینه به‌خاطر بسپارید این است که اگر می‌خواهید از پورت uplink به دستگاه شبکه لایه بالاتر برای تجمیع پهنای باند استفاده کنید باید اتصال به دستگاه شبکه دیگر در پورت معمولی انجام شود. فقط از پورت آپ لینک در دو حالت نمی‌توانید استفاده کنید اتصال یک دستگاه معمولی، مانند رایانه یا تلویزیون و اتصال دو پورت uplink به یکدیگر.
