FEX در سیسکو چیست؟ پیکربندی و راه اندازی fex سیسکو

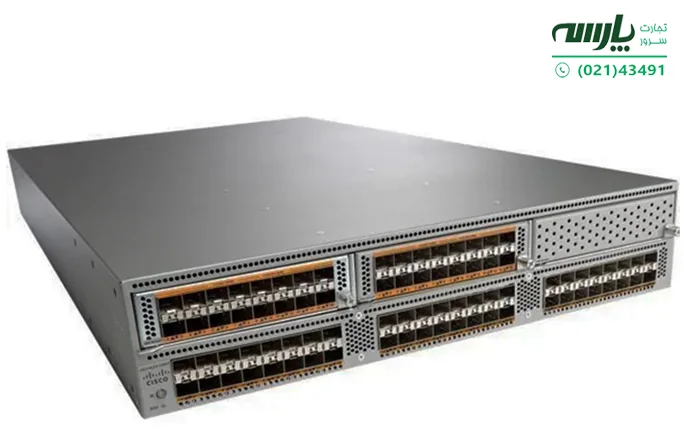

برای گسترش عملکرد سوئیچ هسته و سوئیچ‌های انبوه کمپانی سیسکو فناوری جدیدی را در اختیار کاربران قرار داده است که با نام Cisco FEX شناخته می‌شود. این فناوری که بیشتر در سوئیچ‌های Nexus سری 5000/7000 استفاده می‌شود، قابلیت‌های متعددی را در اختیار کاربران قرار می‌دهد. در این مطلب علاوه بر پاسخ به این پرسش که FEX  در سیسکو چیست به مزایای آن و همچنین نحوه‌ی پیکربندی FEX در سوئیچ سیسکو خواهیم پرداخت.

⏲ مدت زمان تخمینی مطالعه : 6 دقیقه

Fex مخفف چیست؟

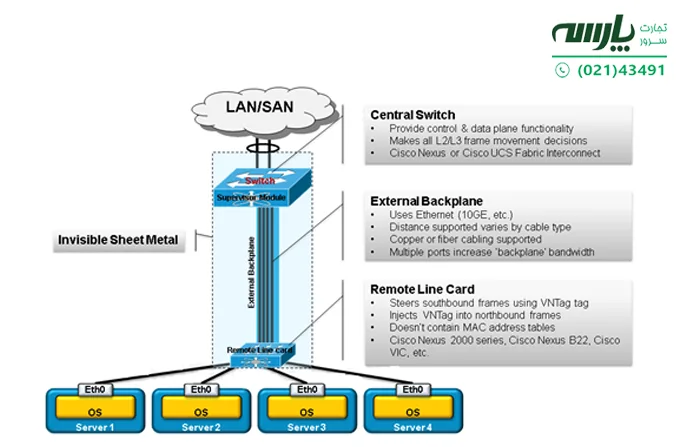

FEX مخفف Fabric Extender و یک فناوری مخصوص سوئیچ‌های سیسکو است. این فناوری به یک سوئیچ Cisco Nexus اجازه می‌دهد تا سوئیچینگ اصلی خود را به یک دستگاه از راه دور، مانند Cisco Nexus 2000 Series Fabric Extender2 گسترش دهد. در واقع یک FEX مانند یک کارت خط راه دور (remote line card) برای سوئیچ منبع عمل می‌کند تا اتصال کم هزینه و با چگالی بالا را برای سرور و هاست‌ها فراهم سازد. سه بخش اصلی برای ارسال به سوئیچینگ اصلی در تصویر نشان داده شده که شامل سوئیچ مرکزی (به عنوان مثال N5000/7000)، صفحه پشتی خارجی و کارت خط راه دور (N2000) است.

شکل 1

FEX  در سیسکو هیچ رابط مدیریتی ندارد و هیچ قابلیتی برای ذخیره جدول ارسال یا اجرای پروتکل‌های صفحه کنترلی ندارد. همچنین FEX را حتی نمی‌توان به‌عنوان یک سوئیچ در نظر گرفت، زیرا نمی‌تواند ترافیک را به صورت محلی تغییر دهد یا به‌طور مستقل مدیریت شود. در عوض، برای انجام این عملکردها، به N5000/7000 منبع اصلی خود متکی است.

پچ کورد فیبر نوری lc lc

مزایای FEX در سیسکو

FEX در سیسکو برای مراکز داده‌ای که از سوئیچ‌های  Nexus 5000/7000 استفاده می‌کنند و همچنین سوئیچ‌های Nexus سری 2000 که برای اتصال بالای رک (ToR) استفاده می‌شود، کاربرد دارد. از مزایای استفاده Fex برای سوئیچ‌ها و مراکز داده می‌توان به موارد زیر اشاره کرد:

1. با طراحی‌های منعطف و ساده شده در بالای رک، مدیریت و پیکربندی متمرکز را ساده می‌کند.
2. پشتیبانی از سوئیچ منبع چندگانه N5K، N6K، N7K، N9K و پورت‌های یکپارچه استقرار LAN و SAN
3. FEX در سیسکو به‌طورکامل به‌عنوان بخشی از سوئیچ مادر مدیریت می‌شود و نیازی به ارتقای نرم‌افزار مستقل، پشتیبان‌گیری از پیکربندی و سایر کارهای تعمیر و نگه‌داری ندارد.
4. قابلیت پشتیبانی از کانال‌های پورت مجازی برای اتصال به سوئیچ‌های والد اضافی در نتیجه Spanning Tree حذف و لینک‌های فعال به فعال را اکتیو می‌کند.
5. با توجه به کاهش OPEX و CAPEX، FEX تا حد زیادی به کاهش TCO کمک می‌کند. بنابراین یک جایگزین مقرون‌به‌صرفه‌تر از یک سوئیچ معادل ارائه می دهد.
6. با ادغام چندین لایه شبکه در یک لایه دسترسی واحد، هزینه و پیچیدگی کابل‌کشی، برق، خنک‌کننده و فضای رک را کاهش می‌دهد.
7. با پشتیبانی از ویژگی‌هایی مانند کانال‌های پورت، کانال‌های پورت مجازی، کیفیت خدمات، لیست‌های کنترل دسترسی و کانال فیبر از طریق اترنت (FCoE) مقیاس‌پذیری و در دسترس بودن بالا را برای دسترسی به سرور فراهم می‌کند.

پیشنهاد مطالعه بیشتر: Scalability چیست؟ چگونه شبکه را مقیاس پذیر کنیم؟

کاربرد Fex سیسکو

FEX در سیسکو با ارائه یک نقطه‌ی پیکربندی و اجرای سیاست برای چندین دستگاه و رابط‌های میزبان آن‌ها استفاده می‌شود تا مدیریت و مقیاس‌پذیری در مراکز داده ساده‌تر شود. برخی از کاربردهای Cisco FEX عبارتند از:

• برای ارائه اتصال کم هزینه و با چگالی بالا برای سرورهای rack و blade و استقرار اصلی و همگرا.
• پشتیبانی از گزینه‌های مختلف اتصال در انواع سرورهای محیط‌های غیرمجازی و مجازی
• مناسب برای ادغام چندین لایه شبکه در یک لایه دسترسی
• برای ارائه در دسترس بودن و تعادل بار بالا برای دسترسی به سرور
• اجازه دسترسی به قابلیت‌های سوئیچ‌های مادر بودن نیاز به ارتقا
• مناسب برای ادغام زیرساخت سیسکو Application Centric (Cisco ACI)

قیمت dl380 g9

مدل های fex سیسکو

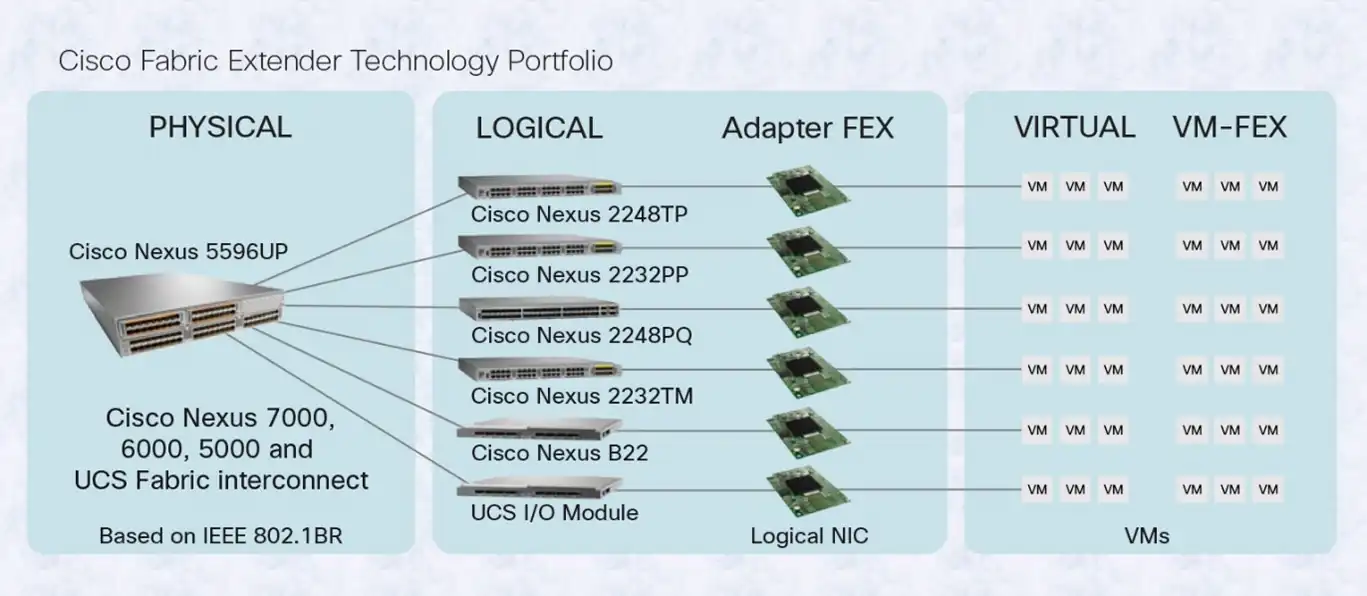

مدل‌های مختلفی از FEX سیسکو وجود دارد که از گزینه‌های مختلف اتصال، توپولوژی‌های فیزیکی و انواع سرور پشتیبانی می‌کنند و عبارتند از:

• Cisco Nexus 2300 Series Fabric Extenders
• Cisco Nexus 2200 Series Fabric Extenders
• Cisco Nexus B22 Fabric Extende
• Cisco Adapter FEX

قیمت cisco 2960

پیکربندی و راه اندازی fex سیسکو

برای پیکربندی FEX در سیسکو باید مراحل زیر را انجام دهید:

• ابتدا FEX را با استفاده از یک یا چند رابط اترنت یا کانال پورت به سوئیچ والد یا مادر متصل کنید.
• با استفاده از دستور fex روی سوئیچ مراحل پیکربندی را راه‌اندازی کنید.
• سپس با استفاده از دستور fex <number> یک شماره و یک توضیحات به FEX اختصاص دهید.
• سپس FEX را با استفاده از دستور switchport mode fex-fabric  به یک رابط اترنت یا یک کانال پورت در سوئیچ والد مرتبط کنید.
• به‌صورت اختیاری، پروفایل‌‌های پورت، VLANها، کانال‌های پورت مجازی، کیفیت خدمات، لیست‌های کنترل دسترسی و سایر ویژگی‌ها را روی سوئیچ والد که برای رابط‌های میزبان FEX اعمال می‌شود، پیکربندی کنید.
• وضعیت و پیکربندی FEX را با استفاده از دستورات show fex و show fex detail در سوئیچ والد بررسی کنید.
• در پایان می‌توانید برای فعال کردن ویژگی FEX در سوئیچ والد از دستورات زیر استفاده کنید:

install feature-set fex

feature-set fex

همچنین با دستور fex associate <number می‌توانید شماره‌های FEX را ویرایش کنید.

نمونه‌ ای از پیکربندی FEX در سیسکو:

! Enable the FEX featureswitch(config)# feature fex ! Configure a port channel for the FEX uplinksswitch(config)# interface e1/1 – 2switch(config-if-range)# channel-group 101 ! Configure the port channel as a fabric interfaceswitch(config)# interface po101switch(config-if)# switchport mode fex-fabric ! Associate the FEX to the fabric interfaceswitch(config-if)# fex associate 101 ! Assign a FEX number and a descriptionswitch(config)# fex 101switch(config-fex)# description FEX-101 ! Optionally, configure port profiles, VLANs, and other features for the FEX host interfacesswitch(config)# port-profile type ethernet FEX-PROFILEswitch(config-port-prof)# switchport mode accessswitch(config-port-prof)# switchport access vlan 10switch(config-port-prof)# state enabled ! Verify the FEX status and configurationswitch# show fexswitch# show fex detail
