شبکه SAN چیست و اجزای نسل ششم تجهیزات شبکه SAN

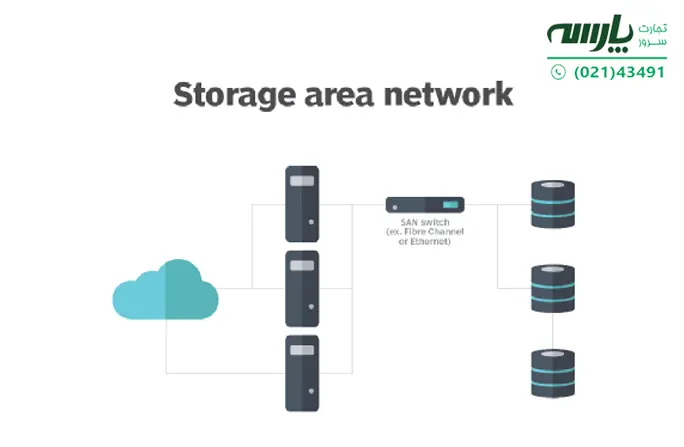

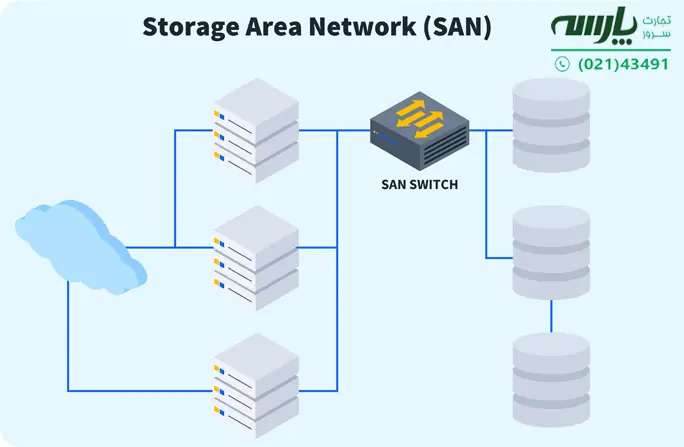

شبکه SAN چیست؟

قبل از این که به سوال “شبکه SAN چیست” پاسخ دهیم و با نسل ششم تجهیزات شبکه SAN آشنا شویم، بهتر است به شبکه SAN و ماهیت آن بپردازیم. SAN کوتاه شده عبارت Storage Area Network (به معنای شبکه ذخیره‌سازی) است؛ یعنی شبکه‌ای که امکان برقراری ارتباط بین منابع ذخیره داده با یکدیگر و نیز با سرورها و هاست‌ها را فراهم می‌کند. در شبکه SAN کامپیوترها و سرورهای مختلف می‌توانند به صورت هم‌زمان به منابع ذخیره‌سازی، دسترسی داشته باشند.

مدل به کار رفته در سیستم SAN متداول‌ترین نوع از معماری ذخیره‌سازی در شبکه است؛ بنابراین سازمان‌های زیادی در سطح دنیا این مدل را در سازمان خود پیاده‌سازی کرده‌اند. سازمان‌ها با استفاده از شبکه SAN قادر به راه‌اندازی یک شبکه متمرکز برای دسترسی به داده‌ها خواهند بود؛ از این داده‌ها می‌توان برای انجام عملیات‌های مربوط به حفاظت از داده، احراز هویت، بازیابی اطلاعات، استفاده از داده‌ها در هنگام مدیریت بحران و… استفاده کرد.

برای دسترسی به داده‌ها با استفاده از نسل ششم تجهیزات شبکه SAN از پروتکل‌هایی مثل کانال فیبر (پروتکل Fiber Channel با پهنای باند حداکثر ۳۲ گیگابیت بر ثانیه)، iSCSI (با پهنای باند بیش از ده گیگ) و پروتکل SAS (با پهنای باند حداکثر ۱۲ گیگابیت بر ثانیه) استفاده می‌شود.

شبکه SAN برای دسترسی هم‌زمان تعداد زیادی از کاربران به داده‌ها طراحی شده و قابلیت مقیاس‌پذیری بالایی دارد؛ یعنی این که با افزایش تعداد کاربران، می‌توان ظرفیت شبکه را هم به راحتی افزایش داد. همچنین امکان مدیریت شبکه ذخیره‌سازی SAN به صورت متمرکز و یکجا با استفاده از نرم‌افزارهای پیشرفته وجود دارد.

شما می‌توانید ذخیره‌سازهای موجود در شبکه SAN را مطابق با نیازهای سازمان و کاربران متصل به شبکه، انتخاب کنید. امکان استفاده از حافظه‌های SSD یا حافظه SSD و HDD در کنار یکدیگر، در شبکه SAN وجود دارد. امروزه برای راه‌اندازی شبکه SAN از تجهیزات پیشرفته نسل ششم استفاده می‌شود که در ادامه به آن‌ها اشاره می‌کنیم.

خرید محصولات hp

آشنایی با اجزای نسل ششم تجهیزات شبکه SAN

اجزای مختلفی در راه‌اندازی و به‌کارگیری شبکه SAN نقش دارند. مهم‌ترین اجزای نسل ششم شبکه SAN را در این بخش معرفی می‌کنیم.

دستگاه‌هایی که اتصال درون شبکه‌ای را امکان‌پذیر می‌کنند

نسل ششم تجهیزات شبکه SAN در زمینه برقراری اتصال درون شبکه‌ای شامل موارد زیر است:

• هاب (Hub):

از هاب بیشتر در شبکه‌های مبتنی بر پروتکل انتقالی کانال فیبر استفاده می‌شود. هاب برای اتصال نودهای شبکه به یکدیگر استفاده شده و معمولاً در شبکه‌هایی که توپولوژی آن‌ها به صورت ستاره‌ای (Star) یا حلقه‌ای (Loop) است به کار می‌رود. هاب یک دستگاه هوشمند نیست و تنها برای انتقال تمامی داده‌ها (بدون امکان تحلیل مقصد آن) استفاده می‌شود.

• سوییچ (Switch):

سوییچ‌ها از هاب‌ها پیشرفته‌تر هستند و می‌توانند داده‌ها را به صورت مستقیم از یک پورت به پورت دیگر منتقل کنند. سوییچ‌ها را بر خلاف هاب می‌توان با توجه به نیاز شبکه SAN پیکربندی کرد. سوییچ می‌تواند با تحلیل شبکه داده‌ها را به یک مقصد مشخص، منتقل کند.

• دایرکتور (Director):

دایرکتورها از سوییچ‌ها بزرگ‌تر هستند و در مراکز داده بزرگ از آن‌ها استفاده می‌شود. دایرکتورها می‌توانند حجم بیشتری از داده را نسبت به سوییچ‌ها منتقل کنند.

نسل ششم تجهیزات شبکه SAN شامل سوییچ‌ها، هاب‌ها و دایرکتورهایی است که می‌توانند به راحتی داده‌ها را با سرعت بسیار بالا و تأخیر کم بین حافظه‌های NVME All-Flash نسل جدید رد وبدل کنند. این امکان به لطف به‌کارگیری پروتکل‌هایی جدیدی مثلiSCSI  روی کانال فیبر امکان‌پذیر شده است.





آرایه‌های ذخیره‌سازی

تعدادی هارد درایور در کنار هم (که می‌توانند از انوع SSD یا HDD باشند) یک آرایه ذخیره‌سازی را تشکیل می‌دهند. به لطف نسل ششم تجهیزات شبکه SAN امکان دسترسی مداوم و سریع سرورها، هاست‌ها و کاربران به داده‌های ذخیره شده روی آرایه‌های ذخیره‌سازی فراهم شده است. با استفاده از تجهیزات ذخیره‌سازی نسل ششم می‌توان ظرفیت ذخیره‌سازی در شبکه ‌SAN را تا بیش از دو ترابایت هم افزایش داد.

کنترلرهای موجود در نسل ششم تجهیزات SAN عملکرد آرایه‌های ذخیره‌سازی را به طور قابل توجهی بهبود داده است:

• افزایش ۷۰ درصدی در توان عملیاتی پیاپی (Sequential Throughput)
• افزایش بیش از ۴۰ درصدی در سرعت اجرای دستورالعمل‌های ورودی و خروجی
• بهبود ۵۰ درصدی عملکرد کنترلرها در مدیریت آرایه‌های ذخیره‌سازی

این بهبودها باعث بالا رفتن سرعت دسترسی به داده‌ها در شبکه SAN شده است.

بیشتر بخوانید: تفاوت نسل ششم و پنجم ذخیره سازهای اچ پی

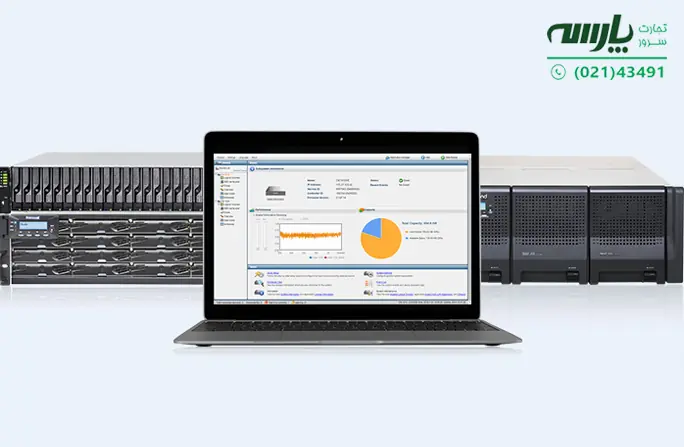

نرم افزارهای مدیریت شبکه SAN

نرم‌افزارهای مدیریت شبکه SAN امکان مدیریت ارتباط بین دستگاه‌های اتصالی (سوییچ، هاب و…) با حافظه‌های ذخیره‌سازی و همچنین ارتباط آن‌ها با سرورها، کامپیوترها و هاست‌ها را فراهم می‌کنند. امکان مدیریت تمامی دستگاه‌های متصل به شبکه SAN در این نرم‌افزارها فراهم شده است.

همچنین می‌توان مدیریت حافظه‌های ذخیره‌سازی و تقسیم‌بندی آن‌ها از نظر منطقی را هم در این برنامه‌ها انجام داد. نرم‌افزارهای مدیریتی در نسل ششم تجهیزات شبکه SAN قابلیت‌های زیر را در اختیار مدیر شبکه قرار می‌دهند:

• آزادسازی خودکار فصای حافظه (space reclamation)
• امکان تهیه اسنپ شات (Snapshot به معنای ذخیره وضعیت فعلی داده‌ها یا تنظیمات)
• امکان کپی کردن فضای ذخیره‌سازی
• امکانات پیشرفته تهیه فایل‌های پشتیبان
• امکان رمزنگاری داده‌های ذخیره شده روی حافظه‌های HDD و SSD به صورت اتوماتیک

این امکانات مدیریتی، بهره‌وری شبکه SAN سازمان شما را به حداکثر خود خواهد رساند.

جمع بندی

در این مطلب با نسل ششم تجهیزات شبکه SAN و ویژگی‌ها و نقاط قوت آن‌ها آشنا شدیم. امید است این مطلب به شما در انتخاب تجهیزات SAN برای سازمان‌تان کمک کرده باشد.
