اگر یک کنترلر RAID با 8 پورت داشته باشید، می‌توانید حداکثر 8 درایو SATA یا SAS را مستقیما به کنترلر متصل کنید. این خوب است اما اگر به‌عنوان مثال یک سرور با 36 جایگاه درایو داشته باشید به‌طور یقین به یک کنترلر RAID با 36 پورت نیاز خواهید داشت که یافتن این مورد سخت و یا حتی غیرممکن است. خب، اینجا جایی است که باید بررسی کنیم کارت SAS Expander چیست وچگونه کار می کند؟ برای آشنایی بیشتر با این قطعات، می‌توانید به صفحه رید کنترلر سرور HP مراجعه کنید. کارت SAS Expander چیست
⏲ زمان تخمینی مطالعه: 7 دقیقه
فهرست موضوعات
کارت SAS Expander چیست؟
گسترش‌دهنده SAS که در انگلیسی به SAS Expander شناخته می‌شود، ماژولی است که به کارت کنترلر SAS اجازه میدهد تا ظرفیت و توان اولیه بیشتری برای درایو SATA یا SAS فراهم سازد. زیرا تعداد اتصالات در کارت SAS محدود است و یک کارت SAS معمولی، میتواند بین یک یا دو اتصال را فراهم ساخته و به تنهایی فقط قادر به پشتیبانی از چهار یا هشت درایو باشد.
برای رفع این محدودیت ماژول SAS Expander با کمک یک کنترلر SAS (با توجه به نوع و مدل Raid Controller)، میتواند ظرفیتی بین 128 تا 256 دستگاه را فراهم سازد. به‌عنوان مثال، یک کارت کنترل SAS با دو اتصال خارجی میتواند تا هشت درایو را پشتیبانی کند. اما با اضافه کردن یک SAS Expander، به‌عنوان مثال به محفظه Bay Drive 8SFF با دو اتصال، و با استفاده از کابل mini SAS، می‌توانید فضا را تا 24 درایو گسترش دهید.
SAS Expanders تنها راه دست‌یابی به ظرفیت ذخیرهسازی فراتر از 8، 12، 16 یا 24 درایو با کنترلر RAID است. بیشتر پورت‌های خارجی دارای دو پورت هستند و فقط 8 درایو را بدون SAS Expanders پشتیبانی میکنند، با این‌حال SAS Expandersها به راحتی و با انعطاف‌پذیری بالا، از طریق کابل دیزی زنجیره‌ای (daisy chaining)، درایوهای بَعدی را توسعه می‌دهند.
تعداد درایو قابل پشتیبانی با SAS Expander
| نوع کنترلر | تعداد پورت | تعداد درایو بدون Expander | تعداد درایو با Expander |
| P440 | 2 | 8 | 24 |
| P840 | 4 | 16 | 32 |
نحوه‌ی عملکرد
در رشته کامپیوتر SAS مخفف کلمه Serial Attached SCSI است که به یک پروتکل که داده‌ها را به دستگاه ذخیره‌ساز مانند درایو نوری انتقال میدهد، گفته می‌شود. SAS جایگزین فناوری Parallel SCSI است که اولین بار در اواسط دهه 1980 ظاهر شد و از مجموعه دستورات استاندارد SCSI استفاده میکند. این فناوری امکان اتصال درایوهای SATA را به اکثر Backplane و کنترلر SAS فراهم می‌سازد.
– سرعت انتقال کارت SAS Expander: سرعت انتقال در کارت SAS Expander به عوامل زیادی مانند نوع کنترلر RAID، درایوها، سطح رید و کارت توسعه‌دهنده SAS، با این‌حال به‌طورکلی سرعت انتقال کارت SAS Expander بدین‌صورت است:
– SAS 1 یا 3G: 1200 MB/s سرورهای نسل پنجم HPE ProLiant Generation 5
– SAS 2 یا 6G: 2400 MB/s سرورهای نسل شش،هفت،هشت HPE ProLiant Generation 6/7/8
– SAS 1 یا 12G: 4800 MB/s سرورهای نسل نه و ده HPE ProLiant Generation 9/10
مقایسه سرعت SAS Expander بر اساس نسل سرور HPE
| نسل سرور | نوع SAS | سرعت انتقال |
| Gen5 | SAS 1 / 3G | 1200 MB/s |
| Gen6/7/8 | SAS 2 / 6G | 2400 MB/s |
| Gen9/10 | SAS 3 / 12G | 4800 MB/s |
پشتیبانی از انواع ریدبندی‌ها
پشتیبانی کارت SAS Expanders، از انواع ریدبندی‌ها، به‌شدت به کنترل‌کننده RAID بستگی دارد. اگر Raid Controller قابلیت پشتیبانی از رید را داشته باشد پس امکان پشتیبانی SAS Expander از ریدها وجود دارد. اگر هم کارتی غیر از RAID، مانند HBA دارید می‌توانید از درایو جداگانه به روش JBOD استفاده کنید.

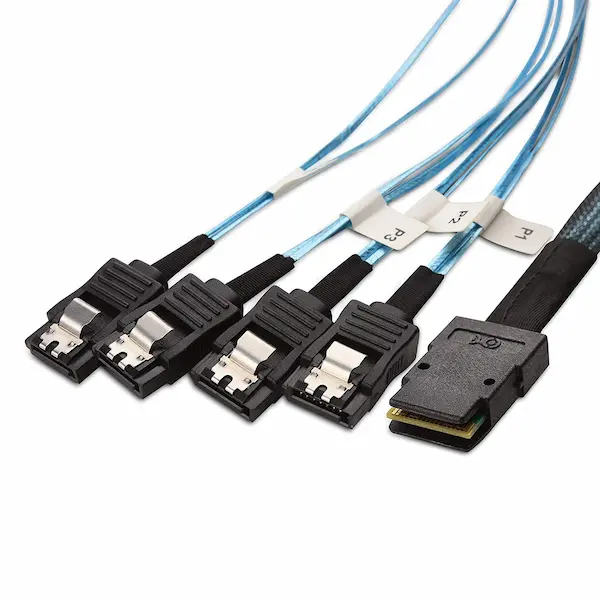

– کابل‌های اتصال: معمولا کابل mini SAS برای اتصال کارت SAS Expander و backplane مناسب است. به دلیل سیگنال‌های ولتاژ بالا، کابل‌های کارت SAS Expander میتواند تا طول 8 متر باشند. اما SATA دارای محدودیت طول کابلی است، برای eSATA طول کابل بین 1 تا 2 متر مناسب خواهد بود.
– اسلات کارت SAS Expander: اسلات PCIe رایزرکارت ورژن 3.0 برای کارت مناسب هستند.
– سازگاری با سیستم‌عامل: کارت SAS Expander نیاز به درایو جداگانه ندارد، به‌همین خاطر با کلیه سیستم‌عامل‌ها سازگاری دارد.
– سازگاری با اتصال‌های SATA: نکته مثبت ماژول SAS Expander این است که با SATA نیز سازگاری دارد. اگر به دنبال اطلاعات بیشتری در مورد این موضوع هستید، مطالعه راهنمای کامل تبدیل هارد SAS به SATA در سرور میتواند برای شما مفید باشد.
– سازگاری با اتصال‌هایSSD: علاوه بر این‌که با اتصال SSD سازگاری دارند، بلکه سرعت عملیاتی را نیز افزایش می‌دهند.
پیشنهاد مطالعه بیشتر: رایزر کارت چند پورت یا تک پورت؟ مقایسه برای ارتقای سرور HP
استفاده از کارت SAS Expander در سرورهای اچ پی
کارت HPE SAS Expander که بیشتر در سرورهای ProLiant مورد استفاده قرار می‌گیرند می‌توانند بیش از 8 درایو را برای کاربر فراهم سازند. اگر قصد خرید سرور HP را دارید، بهتر است از ابتدا به نیازهای خود در زمینه ذخیرهسازی توجه کنید.
در این حالت هنگام اتصال به کنترلر Smart Array P440 (SA-P440) یا کنترلرهای دیگر HPE Smart Array، فضا تا 24 محفظه درایو داخلی و اتصال خارجی برای کابل پشتیبانی فراهم می‌شود.
نحوه‌ی نصب SAS Expander
بک‌پلن یا Backplane کارت توسعه‌دهنده امکان اتصال و افزایش فضای ذخیرهسازی را برای کنترلر HBA یا RAID فراهم می‌سازد.
به‌عنوان مثال برای نصب Expander بر روی سرور DL380 Gen9 که به‌صورت پیش‌فرض دارای 26 هاردSFF یا کارت 5/2 اینچی، است و با توجه به این‌که سرور DL380 Gen9 رید کنترلرهای P440 و P840 دو یا 4 گیگابایت را ساپورت میکند، باید کابل miniSAS را به Backplane متصل کنید. ریدکنترلر P440 از 8 عدد درایو SFF و P840، از 16 عدد درایو SFF پشتیبانی می کند. برای این که در P840، قابلیت نصب 16 درایو SFF داشته باشید باید یک B2 به سرور اضافه کنید.

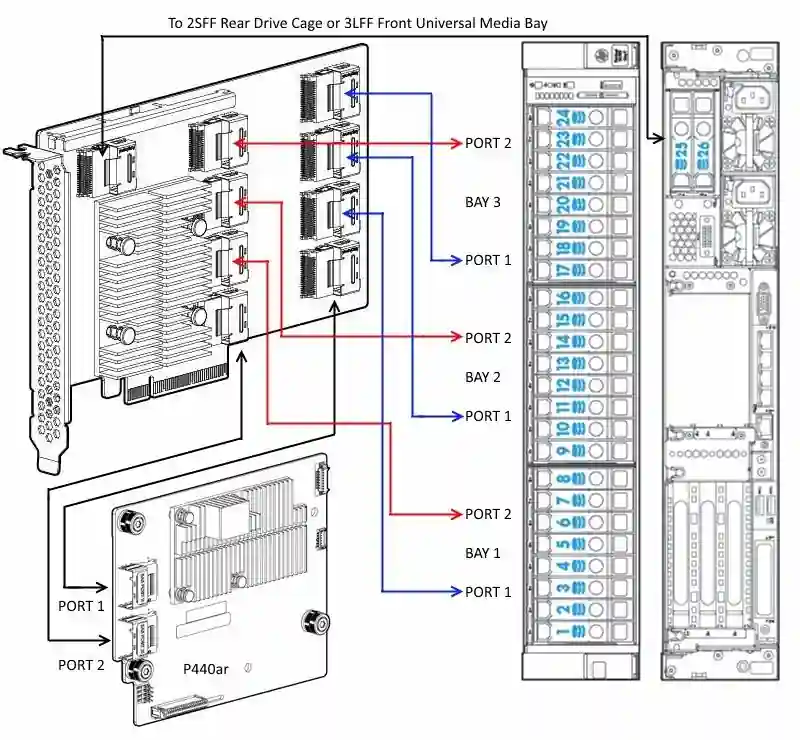

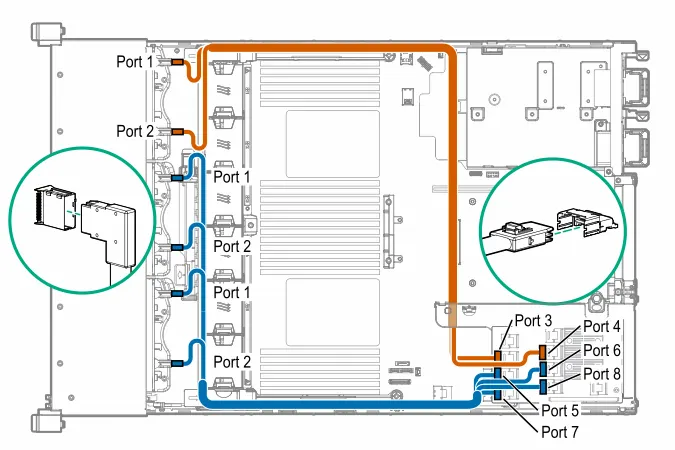

معمولاً پورت‌های SAS و کابل‌های مخصوص SAS Expander شماره‌گذاری شده هستند که به‌صورت پیش‌فرض 9 تا پورت SAS وجود دارد، پورت 7 و 8 مخصوص ،B3 پورت 5 و 6 مخصوص B2، پورت 3 و 4 مخصوص B1، پورت 1 و 2 به رید کنترلر و پورت 9 به Bay Drive 2SFF که در پشت سرور متصل است و باعث اتصال Backplane به پورت 9 می‌شود.
مزایای استفاده از SAS Expander
ماژول SAS Expander، به سرورها، کارت‌های کنترل‌کننده و حافظه جانبی امکان اتصال به تعداد زیادی از درایوها را می‌دهند. در حقیقت کارت SAS Expander با داشتن فناوری DataBolt زیرساخت‌های ذخیرهسازی را افزایش و باعت بالا رفتن کارآیی برنامه‌های کاربردی و پرحجم می‌شوند.
- بالا رفتن انعطاف‌پذیری سرور
- عدم نیاز به آداپتور برای تبدیل پورت داخلی و خارجی
- پشتیبانی از جدیدترین کنترلر و درایوها
- ارائه حداکثر ظرفیت ذخیره سازی در سرور
- پشتیبانی از انواع سطوح ریدبندی
پیشنهاد مطالعه بیشتر: هارد سرور چیست
جمع‌بندی
SAS Expanders، نسبت به سایر فناوری‌های ذخیرهسازی کمی گران‌تر است اما با توجه به ویژگی‌های گسترده‌ای که دارد، میتواند یک گزینه عالی برای ذخیره کردن دیتا و اطلاعات مهم باشد.
اگر هنوز نمی‌دانید کارت SAS Expander چیست، باید گفت این کارت به شما اجازه میدهد با کنترلر RAID، تعداد بسیار بیشتری از درایوهای ذخیرهسازی را به سرور متصل کنید و از محدودیت پورتها فراتر بروید.
قیمت SAS Expanders از جمله کارت HPE 12G SAS Expander G9/G10 در برابر سادگی، انعطاف‌پذیری و پشتیبانی که برای کاربر فراهم می‌سازد، در مقایسه با هزینه‌های سایر فناوری‌های ذخیرهسازی، مناسب است.
