یکی از رایج‌ترین کانکتورهای شبکه پورت RJ45 است که جزو کابل‌های زوج بهم تابیده محسوب می‌شوند. این کانکتور که به پورت جک 45 نیز مشهور است جهت اتصال اترنت به کار می‌رود که در ادامه به بررسی تخصصی کانکتور RJ، کاربرد و انواع آن خواهیم پرداخت.
⏲ مدت زمان تخمینی مطالعه: 5 دقیقه
فهرست موضوعات
ساختار انواع کانکتور RJ
پورت RJ45 از دسته کانکتورهای RJ است که انواع آن به شکل گسترده‌ای در شبکه‌های کامپیوتری و مخابراتی مورد استفاده قرار می‌گیرند. از این رو بهتر است ابتدا گریزی به ساختار کلی این کانکتورها بزنیم.
معرفی کانکتور RJ
کانکتور Registered Jack با نام اختصاری RJ که به «جک ثبت شده یا فیش پایدار شده» نیز معروف می باشد، مجموعه‌ای از کانکتورها را شامل می‌شود. انواع کانکتور RJ از تعداد سیم مشخصی تشکیل شده‌اند که هر یک در محلی به نام Position به یک پین جداگانه متصل می‌شود. هر پین را نیز Contact می‌نامند.
این پورت‌ها به دو سر کابل و نیز در محل سوکت دستگاه ورودی و خروجی مورد نظر وصل می‌شوند. این دستگاه‌ها می‌توانند انواع مودم، رایانه و حتی تلفن باشند. فرمول نام‌گذاری کانکتورهای RJ به شکل کلی از دو عدد که پس از RJ قرار می‌گیرند، پیروی می‌کند. فرمول ساختاری آن‌ها نیز به صورت PXCX است که PX تعداد سیم‌ها و CX تعداد پین‌ها را نشان می‌دهد.
قیمت سوئیچ ws-c2960x-48fpd-l
معروف‌ترین و پرکاربردترین انواع کانکتور RJ
- سری RJ11
- سری RJ45
- سری RJ48

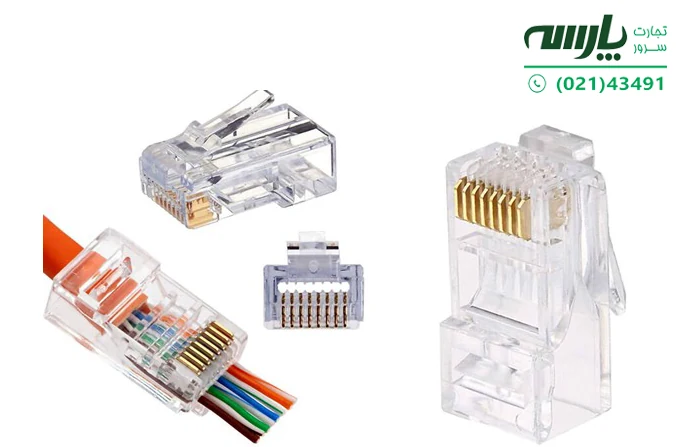

معرفی پورت RJ45
پورت RJ45 به Network Adapter، Ethernet port، Network Jack و RJ45 jack نیز مشهور است. این پورت به دیگر مدل‌های RJ شبیه و دارای ساختار 8P8C بوده که بیانگر 8 پین و 8 سیم است. از این تعداد پین‌ها 1 جفت برای انتقال داده‌ها، 1 جفت برای دریافت، 1 جفت جهت تخلیه (Drain) سیگنال داده و جفت آخر هم بلا استفاده است.
ws-c2960x-48fps-l مشخصات
این که هر بار چه تعداد از این ترکیب ماژولار در اتصالات مورد استفاده قرار گیرد، بسته به نوع کاربرد تفاوت دارد. مثلا در ارتباطات سریال امکان استفاده از همه هشت سیم وجود دارد. یا در اتصالات شبکه دیجیتال خدمات یکپارچه (ISDN) معمولا 6 تا سیم به کار می‌رود.
معرفی کد رنگ در سوکت RJ45
از آن جایی که در طراحی سیم کشی از دو استاندارد T-568A و T-568B جهت مشخص شدن نوع اتصال رابط کانکتور به کابل زوج بهم تابیده استفاده می‌شود، در رابط RJ45 نیز این دو استاندارد تعیین می‌کنند که 8 سیم چطور در کنار هم قرار بگیرند. این نوع چینش بر اساس رنگ است و رعایت آن برای سازگاری الکترونیکی بسیار اهمیت دارد.
کاربرد پورت RJ45 در سوئیچ و روتر
معروف‌ترین کانکتور RJ پورت RJ45 است که به کابل‌های LAN یا رابط اترنت (Ethernet) وصل می‌شود. این کابل‌ها با نام‌های مختلف CAT5 و … برای انتقال اطلاعات در شبکه‌های کامپیوتری مختلف جهت اتصال مودم و رایانه و غیره مورد استفاده قرار می‌گیرند. دیگر کاربردهای کانکتور RJ45 عبارت است از:
- در اتاق داده (دیتا سنتر) جهت سوئیچینگ سرور
- در پورت آپ لینک از سوئیچ‌های دسکتاپ
- در سوئیچ‌های دسکتاپ جهت استفاده در پهنای باند
- کارت‌های سریالی
- ATM IMA
- interface
خرید سرور HP
انواع کابل پورت RJ45
کابل رابط RJ45 همان کابل شبکه یا کابل LAN است. این کابل‌ها بر اساس پهنای باند، سرعت و ویژگی‌های الکترونیکی به دسته‌های مختلفی تقسیم می‌شوند. به هر دسته CAT می گویند که در واقع مخفف کلمه Category (دسته‌بندی) است.
تا کنون 7 دسته معرفی شده است که به جز CAT 1 که همان سیم تلفن است، باقی دسته‌ها توانایی انتقال داده را دارند. تفاوت هر دسته در نویز پذیری و پهنای باند است و به ترتیب پهنای باند افزایش و نویز کاهش پیدا می‌کند. این 6 دسته به شرح زیر هستند:
| دسته‌بندی | نوع کابل | حداکثر سرعت انتقال | حداکثر پهنای باند |
| CAT 3 | UTP | 10 مگابیت در ثانیه | 16 مگاهرتز |
| CAT 5 | UTP | 10/100 مگابیت در ثانیه | 100 مگاهرتز |
| CAT 5e | UTP | 1000 مگابیت در ثانیه | 100 مگاهرتز |
| CAT 6 | UTP یا STP | 1000 مگابیت در ثانیه | 250 مگاهرتز |
| CAT 6a | STP | 10000 مگابیت در ثانیه | 500 مگاهرتز |
| CAT 7 | SSTP | 10000 مگابیت در ثانیه | 600 مگاهرتز |
سخن پایانی
در دنیای شبکه‌های کامپیوتری انواعی از پورت وجود دارد که بسته به نیاز و مدل سوئیچ شبکه از آن‌ها استفاده می‌شود. به طور کلی می‌توان گفت که نرخ انتقال داده، معماری و کاربرد از سه مورد تفاوت پورت RJ45 با دیگر پورت‌ها در سوئیچ است که در این مقاله آن را معرفی کردیم.
