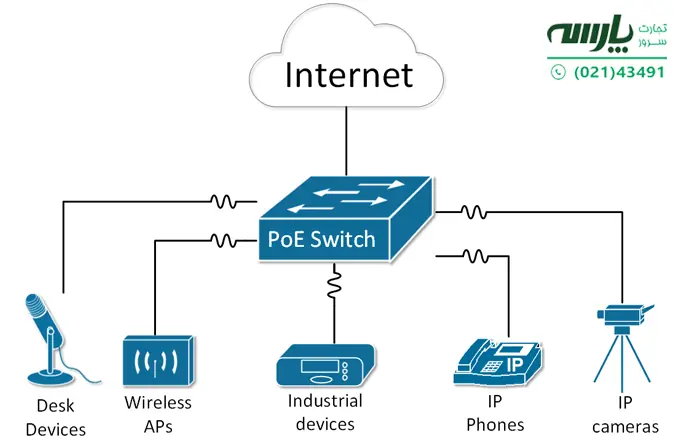

قابلیت Power over Ethernet (PoE) در سوئیچ‌های سیسکو این امکان را فراهم می‌کند که بدون نیاز به منبع برق جداگانه برای هر دستگاه، بتوانیم برق را از طریق کابل شبکه به دستگاه‌های متصل به آن ارسال کنیم. این ویژگی مخصوصا در شبکه‌هایی که تعداد زیادی دستگاه متصل به سوئیچ وجود دارد، مانند دوربین‌های مداربسته، تلفن‌های تحت شبکه، آی‌پی فون‌ها و دستگاه‌های وایرلس، بسیار مفید خواهد بود. با استفاده از فعال سازی poe در سیسکو، می‌توانید برق مورد نیاز دستگاه‌های شبکه را از طریق کابل داده ارسال کنید. این کار باعث سهولت نصب و مدیریت دستگاه‌ها می‌شود، زیرا نیاز به اتصال به پریز برق جداگانه برای هر دستگاه را از بین می‌برد. اگر به دنبال ارتقای زیرساخت شبکه خود هستید، خرید سوئیچ سیسکو با قابلیت PoE می‌تواند انتخابی ایده‌آل برای کاهش هزینه‌ها و افزایش بهره‌وری باشد. برای آشنایی بیشتر با تنظیمات فعال‌سازی PoE در سیسکو و حتی غیرفعال‌سازی PoE در سیسکو، با ما همراه باشید.
⏲ مدت زمان تخمینی مطالعه: 6 دقیقه
فهرست موضوعات
روش تست poe
سوئیچ‌های سیسکو اکثرا از استاندارد PoE 802.3af یا 802.3at پشتیبانی می‌کنند. استاندارد 802.3af به‌عنوان PoE استاندارد (PoE) اولیه معرفی شد و تا 15.4 وات برای هر پورت PoE فراهم می‌کرد. در حالی که استاندارد 802.3at (PoE+) قابلیت ارسال تا 30 وات برای هر پورت PoE را فراهم می‌کند. این مقدار (30 وات) برای تامین نیازهای برقی بسیاری از دستگاه‌های مدرن شبکه مانند دوربین‌های تحت شبکه با کیفیت بالا و دستگاه‌های وایرلس، کافی و ضروری محسوب می‌شود.
از مزایای فعال سازی سوئیچ سیسکو poe می‌توان به موارد زیر اشاره کرد:
- کاهش هزینه‌های برق مصرفی
- استفاده از برق اضطراری و روشن نگه داشتن تجهیزات با استفاده از فعال سازی poe در سیسکو
- تأمین برق تجهیزاتی که کابل‌کشی برق برای آن‌ها چالش‌برانگیز و دشوار بوده یا در مواردی مانند رادیو مودم‌هایی که بر روی دکل‌ها نصب شده‌اند، با خطراتی همراه است.
نحوه عملکرد PoE در حالت استاندارد IEEE و سیسکو با تفاوت‌های مهمی همراه است. در استاندارد IEEE، ولتاژ بسیار پایینی ارسال می‌شود و اگر تجهیزات متصل به پورت، مقاومت ۲۵ اهم را شناسایی کنند، به‌عنوان تجهیزاتی که نیاز به برق دارند تشخیص داده می‌شوند.
اما در حالت سیسکو، به جای ارسال ولتاژ، یک فرکانس ۳۴۰ گیگاهرتزی به تجهیزات ارسال می‌شود. این فرکانس فقط بر روی سیم‌های Transmit کابل شبکه ارسال می‌شود. اگر دستگاه متصل، مانند تلفن IP، این فرکانس را دریافت کند، آن را از طریق سیم‌های Receive به سوئیچ سیسکو برمی‌گرداند. با دریافت این فرکانس، سوئیچ سیسکو متوجه می‌شود که دستگاه متصل، PoE را پشتیبانی می‌کند و فعال سازی poe در سیسکو یا غیر فعال سازی poe در سیسکو را در دستور کار قرار می‌دهد.
تشخیص توان مصرفی در استاندارد IEEE، بر اساس کلاس‌های مختلف است؛ اما در استاندارد سیسکو (ILP)، توان مصرفی بر اساس نیاز و توان مصرفی واقعی تجهیزات متصل به سوئیچ سیسکو تعیین می‌شود.
بیشتر بخوانید: سی پی یو رایزن بهتر است یا اینتل؟ تفاوت رایزن و کورای
تنظیمات poe سیسکو
تست PoE در یک سوئیچ سیسکو برای بررسی و تشخیص این مورد انجام می‌شود که آیا پورت‌های PoE به‌درستی کار می‌کنند و توان برق مورد نیاز دستگاه‌های متصل به آن‌ها فراهم می‌شود یا خیر.
برای تنظیم توان مصرفی در پورت‌های PoE، می‌توانید از دستور زیر استفاده کنید:
- Switch(config)# interface interface-id
- Switch(config-if)# power inline {auto | static} [max milliwatts]
در این دستور، `interface-id` شناسه پورت مورد نظر است. شما می‌توانید حالت `auto` را انتخاب کنید که سوئیچ به‌صورت خودکار توان مصرفی را بر اساس نیاز دستگاه تنظیم می‌کند یا حالت `static` را فعال کرده و مقادیر خاص توان را به‌صورت دستی وارد و تنظیم کنید.
متن جایگزین: مراحل فعال سازی poe در سیسکو
برای بررسی وضعیت توان PoE در پورت‌ها، می‌توانید از دستور زیر استفاده کنید:
Switch# show power inline
این دستور اطلاعاتی از وضعیت PoE در هر پورت از جمله مقدار توان مصرفی و وضعیت برقراری ارتباط با دستگاه‌های متصل به آن پورت‌ها را ارائه می‌دهد. این اطلاعات می‌تواند برای اطمینان از صحیح بودن عملکرد PoE و ارتباط با دستگاه‌ها بسیار مفید باشد.
فعال سازی poe در سیسکو
فعال شدن poe در سیسکو نیازمند تنظیمات مخصوصی است که به‌طور کلی از طریق رابط کاربری یا CLI (Command Line Interface) انجام می‌شود. در زیر به نحوه فعال سازی poe در سیسکو اشاره خواهیم کرد:
تنظیمات در رابط کاربری
- وارد رابط کاربری تجهیزات سیسکو شوید.
- به بخش تنظیمات POE بروید. این بخش معمولا در بخش تنظیمات شبکه یا تنظیمات رابط‌های سیستم قرار دارد.
- فعال‌سازی POE را انتخاب کنید و تنظیمات مورد نیاز را اعمال کنید. ممکن است نیاز به تعیین قدرت POE برای هر پورت یا تنظیمات دیگری داشته باشید که باید مطابق با نیاز شبکه انجام شوند.
استفاده از CLI
- به وسیله یک کانکشن مانند SSH یا Telnet به CLI تجهیزات سیسکو متصل شوید.
- وارد حالت پیکربندی (config mode) شوید.
- دستورات CLI مخصوص POE را اجرا کنید تا POE بر روی پورت‌های مورد نظر فعال شود. این دستورات معمولاً شامل دستوراتی مانند interface, power inline و power inline port.
- برای این کار ابتدا وارد Global Configuration شده و بعد وارد Interface های POE شوید. دستور زیر را جهت فعال سازی poe در سیسکو تایپ کنید:
- int range gig/0/1/1-24
- power inline auto
- پس از اجرای دستورات مورد نیاز، تنظیمات را ذخیره کرده و خارج شوید.
بررسی وضعیت POE
- بعد از فعال کردن poe در سیسکو می‌توانید با استفاده از دستورات مخصوصی در CLI یا از طریق رابط کاربری، وضعیت POE شامل بررسی میزان برق تامینی برای هر پورت و وضعیت POE بر روی آن‌ها را بررسی کنید.
توجه داشته باشید که ممکن است به آپدیت نرم‌افزاری تجهیزات یا استفاده از نسخه‌های خاصی از نرم‌افزار برای پشتیبانی کامل از POE نیاز داشته باشید. همچنین، قبل از انجام هرگونه تغییرات، نهایت دقت خود را به‌کار بگیرید تا از مشکلات احتمالی جلوگیری شود.
چگونه POE را در سوییچ های سیسکو غیرفعال سازی کنیم؟
غیر فعال سازی poe در سیسکو نیز مراحلی شبیه به فعال‌سازی آن دارد. برای غیر فعال سازی poe در سیسکو کافی است مراحل ذکرشده را طی کرده و در پورت مورد نظر، دستور زیر را جایگزین دستور فعال سازی poe در سیسکو کنید:
- Switch(config-if)# power inline never
سخن پایانی
در این مقاله در مورد نحوه فعال سازی poe در سیسکو صحبت کردیم. اگر به دنبال فعال سازی و غیر فعال سازی poe در سیسکو هستید، مراحل ذکرشده را دنبال کنید.
