شبکه‌های ارتباطی در سال 2025 بخش مهمی از عملکرد هر سازمان را تشکیل می‌دهند، یک شبکه بدون مشکل می‌تواند کیفیت سرویس (QoS) و کارایی سیستم‌ها را شکل قابل توجهی بهتر کند. اما این شبکه‌ها به‌طور مداوم در معرض مشکلاتی همچون تاخیر، از دست رفتن بسته‌ها، یا حتی قطعی‌های موقتی قرار دارند. از همین رو، اهمیت نظارت بر عملکرد شبکه و پیش‌بینی مشکلات قبل از وقوع آن‌ها به‌طور روزافزونی بیشتر می‌شود. یکی از ابزارهای کارآمد در این زمینه، پروتکل IP SLA در سوئیچ‌های سیسکو است. ازاین‌رو، سازمان‌ها با خرید سوئیچ سیسکو می‌توانند مدیریت بهتری بر شبکه خود داشته باشند و از بروز مشکلات جلوگیری کنند.
⏲ مدت زمان تخمینی مطالعه: 9 دقیقه
فهرست موضوعات

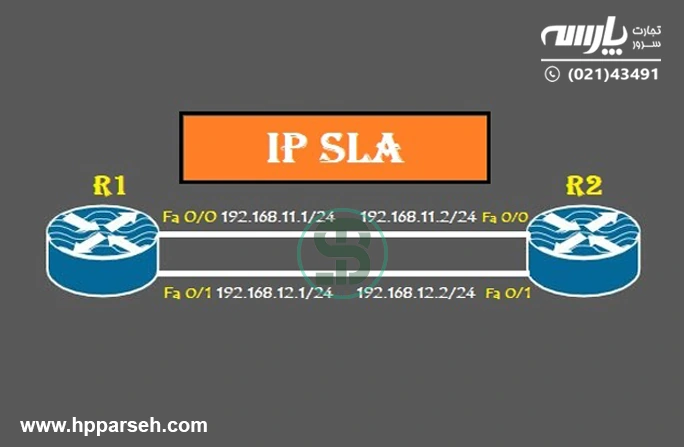

پروتکل IP SLA چیست؟
پروتکل IP SLA (IP Service Level Agreement) یک روش فعال برای نظارت و گزارش‌گیری از عملکرد شبکه است که به وسیله تولید و نظارت مستمر ترافیک در شبکه، اطلاعات دقیقی را در زمان واقعی ارائه می‌دهد. به وسیله این پروتکل وضعیت عملکرد سرویس‌های مختلف شبکه از جمله تأخیر، از دست رفتن بسته‌ها، کیفیت صدا، زمان پاسخ‌دهی سرورها و سایت‌ها، و کیفیت اتصال‌ها را اندازه‌گیری کنید. IP SLA می‌تواند به طور مستقل یا در ترکیب با ابزارهای دیگری همچون SNMP و NetFlow برای شناسایی مشکلات شبکه استفاده شود.
کاربردهای IP SLA در نظارت بر عملکرد شبکه و بهبود QoS:
- اندازه‌گیری تأخیر و جیتتر شبکه
- نظارت بر کیفیت سرویس (QoS) و بهبود آن
- شناسایی و تحلیل مشکلات شبکه در زمان واقعی
- نظارت بر عملکرد لینک‌ها و اتصالات شبکه
- گزارش‌دهی در مورد زمان پاسخ‌دهی سرورها و سرویس‌های مختلف
نحوه عملکرد پروتکل IP SLA در سوئیچ‌های سیسکو

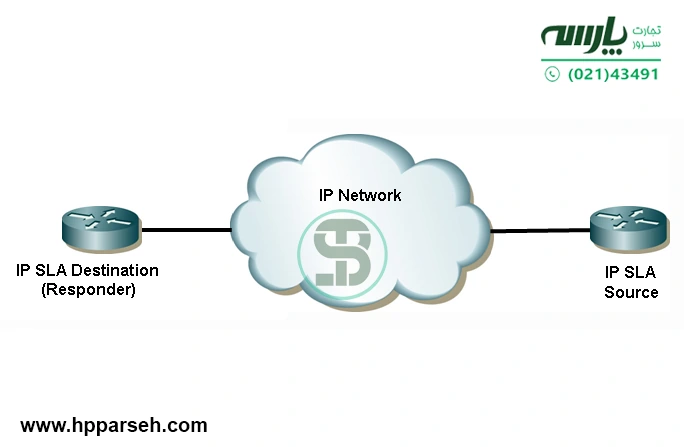

عملکرد IP SLA به این صورت است که یک دستگاه سیسکو (که به‌عنوان “IP SLA Router” شناخته می‌شود) بسته‌هایی را به مقصد ارسال کرده و زمان رسیدن آن‌ها را ثبت می‌کند. این دستگاه می‌تواند بسته‌ها را به‌طور مستقیم به یک دستگاه سیسکو دیگر ارسال کرده و یا از یک دستگاه غیر سیسکویی به‌عنوان مقصد استفاده کند.

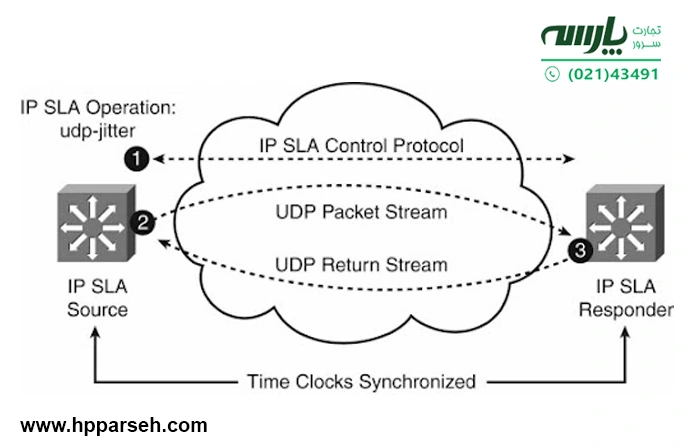

در نمونه‌ای از عملیات معروف به “ICMP Jitter Operation”، دستگاه IP SLA یک درخواست تایم‌استمپ ICMP ارسال می‌کند و دستگاه مقصد (که به‌عنوان “IP SLA Responder” شناخته می‌شود) با ارسال تایم‌استمپ مشابه پاسخ می‌دهد. این تایم‌استمپ‌ها به دستگاه مبدا این امکان را می‌دهند تا زمان رفت‌وآمد بسته‌ها، تأخیر و تغییرات زمانی (Jitter) را محاسبه کند.
بررسی انواع تست‌ها (پینگ، TCP Connect، HTTP، DNS و غیره)
IP SLA از انواع مختلف تست‌ها برای بررسی عملکرد شبکه استفاده می‌کند که شامل:
- پینگ (ICMP Echo): برای بررسی دسترسی به مقصد و محاسبه زمان رفت‌وآمد بسته‌ها.
- تست TCP Connect: برای بررسی اتصال TCP و سنجش کیفیت ارتباطات سطح بالاتر.
- تست HTTP: برای بررسی عملکرد وب‌سایت‌ها و خدمات تحت وب.
- تست DNS: برای اندازه‌گیری زمان پاسخ‌دهی سرور DNS و بررسی دسترسی به آن.
به وسیله تست‌های گفته شده می‌توانید عملکرد شبکه را در لحظه ارزیابی و پیش‌بینی کنید که آیا مشکلاتی در راه‌اندازی یا اجرا وجود دارد یا خیر.
بیشتر بخوانید: نحوه بهینه سازی سوئیچ‌های سیسکو برای ترافیک بالا در شبکه‌های سازمانی
مزایای استفاده از IP SLA در شبکه‌های سیسکو
استفاده از IP SLA در سوئیچ‌های سیسکو مزایای زیر را به همراه دارد:
- مشکلات شبکه به صورت پیشگیرانه
پروتکل IP SLA در سوئیچ‌های سیسکو مشکلاتی را که ممکن است در آینده پیش بیاید، شبیه‌سازی و شناسایی می‌کند. به این ترتیب، قبل از بروز مشکلات جدی می‌توان اقدامات پیشگیرانه را انجام داد و از اختلال در خدمات حیاتی جلوگیری کرد.
- بهبود کیفیت سرویس (QoS) و تشخیص مشکلات پهنای باند و تاخیر
یکی از مزایای اصلی ویژگی IP SLA در سوئیچ‌های سیسکو این است که به‌طور فعال کیفیت سرویس (QoS) را بهتر می‌کند. این ابزار از میزان تأخیر، از دست رفتن بسته‌ها و جابجایی‌های ترافیکی مطلع‌تان می‌کند و با تنظیمات درست، عملکرد شبکه را بهبود می‌دهد.
- استفاده از IP SLA برای نظارت بر لینک‌ها و اتصال‌های شبکه
با استفاده از IP SLA در سوئیچ‌های سیسکو، می‌توان بر روی لینک‌ها و اتصال‌های شبکه نظارت کرده و در صورت بروز هرگونه مشکل، مانند از دست رفتن بسته‌ها یا افزایش غیرطبیعی تأخیر، به سرعت وارد عمل شد.
پیکربندی IP SLA در سوئیچ‌های سیسکو
برای شروع استفاده از IP SLA در سوئیچ‌های سیسکو، ابتدا باید نوع عملیات موردنظر را انتخاب کرد. سپس با استفاده از دستورات CLI، عملیات مورد نظر را پیکربندی کرد.
نحوه تنظیم تست‌های مختلف با استفاده از دستورات CLI
به عنوان مثال، برای پیکربندی یک عملیات FTP می‌توان از دستورات زیر استفاده کرد:
ip sla 200
operation-type ftp
target-ip <FTP_Server_IP>
ftp-username <username>
ftp-password <password>
ftp-path <path-to-file>
با دستورات بالا عملکرد سرور FTP را نظارت و زمان پاسخ‌گویی را اندازه‌گیری کنید.
مثال‌هایی از پیکربندی‌های رایج پروتکل IP SLA در سوئیچ‌های سیسکو
برای پیکربندی رایج پروتکل IP SLA در سوئیچ‌های سیسکو، از دستورات زیر استفاده می‌شود: ابتدا با دستور ip sla [operation_number] نوع عملیات را تعیین می‌کنید (برای تست پینگ، operation-type icmp-echo و برای تست FTP، operation-type ftp). سپس آدرس مقصد را با دستور target-ip [IP_address] مشخص می‌کنید و برای عملیات FTP، نام کاربری و رمز عبور نیز تعریف می‌شود. پس از آن، با استفاده از دستور ip sla schedule [operation_number] life forever start-time now زمان‌بندی عملیات را تنظیم می‌کنید. در نهایت، با دستور show ip sla statistics نتایج تست‌ها را مشاهده می‌کنید.
استفاده از IP SLA برای تشخیص مشکلات شبکه
یکی از کاربردهای اصلی IP SLA، شناسایی مشکلاتی مانند تاخیر زیاد یا از دست رفتن بسته‌ها در شبکه است. با استفاده از این ابزار، می‌توان به‌طور دقیق مشکلات شبکه را شبیه‌سازی کرده و به‌طور پیشگیرانه آن‌ها را حل کرد.
بررسی نحوه پیاده‌سازی IP SLA برای تست کیفیت لینک‌های WAN و LAN
در شبکه‌های WAN و LAN، با استفاده از IP SLA می‌توان به‌طور دقیق کیفیت لینک‌ها را اندازه‌گیری کرد و به تحلیل عملکرد آن‌ها پرداخت. این کار می‌تواند در شبیه‌سازی شرایط واقعی شبکه و پیش‌بینی مشکلات در آینده کمک شایانی کند.
یکپارچگی IP SLA با دیگر ابزارهای مدیریت شبکه سیسکو
با استفاده از ابزارهایی مانند Cisco Prime Infrastructure، نتایج IP SLA به‌طور مرکزی جمع‌آوری و تجزیه‌وتحلیل می‌شود. این یکپارچگی به مدیران شبکه این امکان را می‌دهد که عملکرد شبکه را به‌طور متمرکز نظارت کنند و مشکلات را قبل از تبدیل شدن به مسائل جدی شناسایی کنند. Cisco Prime به‌عنوان یک ابزار مدیریتی قدرتمند می‌تواند به راحتی داده‌های IP SLA را تجزیه و تحلیل کرده و گزارش‌های دقیقی از وضعیت شبکه ارائه دهد، همچنین در زمان‌های ضروری اقداماتی مانند تنظیم مجدد QoS یا تغییر مسیر ترافیک انجام دهد.
بیشتر بخوانید: روترهای سیسکو با قابلیت SD-WAN: چگونه بهره‌وری شبکه را افزایش می‌دهند؟
نحوه استفاده از نتایج IP SLA در فرایندهای خودکار شبکه
IP SLA به‌راحتی با ابزارهای خودکارسازی شبکه یکپارچه می‌شود تا در صورت شناسایی مشکل، اقداماتی مانند راه‌اندازی تست‌های اضافی یا ارسال هشدارها به مدیران شبکه انجام شود.
برای مثال با تنظیم آستانه‌ها (thresholds) برای پارامترهایی مثل تأخیر یا از دست رفتن بسته‌ها، می‌توان به‌طور خودکار هشدارهایی از طریق SNMP ارسال کرد یا حتی عملیات اضافی مانند افزایش دفعات تست یا اجرای عملیات تشخیصی دیگر (مانند پینگ یا تست جیتتر) را شروع کرد. این نتایج همچنین می‌توانند به ابزارهای مدیریت شبکه مثل Cisco Prime یا سیستم‌های نظارتی دیگر متصل شوند تا به‌طور خودکار گزارش‌ها تولید و بر اساس داده‌ها تصمیمات عملیاتی گرفته شوند، مانند تغییر مسیر ترافیک یا تنظیم QoS به‌منظور بهبود عملکرد شبکه.
بهبود QoS با استفاده از IP SLA
IP SLA می‌تواند به‌طور مستقیم بر کیفیت سرویس (QoS) شبکه تأثیر بگذارد. با تجزیه‌وتحلیل داده‌های به‌دست‌آمده از تست‌ها، می‌توان ترافیک‌های حساس به تأخیر مانند VoIP را اولویت‌بندی کرده و ترافیک‌هایی که نیاز به پهنای باند بیشتری دارند را مدیریت کرد. این کار به بهبود عملکرد کلی شبکه و کاهش تأخیر در ارتباطات حساس کمک می‌کند. همچنین، با تنظیم دقیق داده‌های IP SLA مدیران شبکه می‌توانند عملکرد شبکه را بهینه کرده و سطح خدمات را در سطوح مختلف ارتقاء دهند.
مدیریت و نظارت بر نتایج IP SLA
برای نظارت بر نتایج تست‌های IP SLA، دستورات CLI مانند show ip sla statistics اطلاعات دقیقی از وضعیت هر تست نمایش می‌دهد. این نتایج می‌توانند از طریق ابزارهای مدیریتی مانند SNMP و Syslog جمع‌آوری شوند تا هشدارهایی در صورت بروز مشکلات شبکه ارسال کنند. ابزارهای مدیریتی مانند این می‌توانند به‌طور مستمر وضعیت IP SLA را رصد کنند و در صورت نیاز، اقدامات اصلاحی انجام دهند.
مشکلات رایج و چالش‌ها در استفاده از IP SLA
در استفاده از پروتکل IP SLA در سوئیچ‌های سیسکو، برخی مشکلات رایج پیش می‌آید، از جمله ناهماهنگی زمانی بین دستگاه‌ها یا تداخل در تست‌ها. این مشکلات می‌تواند تأثیر منفی بر دقت داده‌های تست‌ها داشته باشد. برای رفع این مشکلات، لازم است که نرم‌افزار دستگاه‌ها به‌روز شود، تایم‌استمپ‌ها به‌درستی تنظیم گردند، و در صورت لزوم از دستگاه‌های اضافی به‌عنوان Responder استفاده شود تا نتایج دقیق‌تری حاصل شود.
بهترین شیوه‌ها برای استفاده از IP SLA در سوئیچ‌های سیسکو
برای استفاده مؤثر از IP SLA، انتخاب صحیح نوع تست‌ها و زمان‌بندی آن‌ها به شدت مهم است. همچنین، ترکیب IP SLA با سایر ابزارهای نظارتی می‌تواند به بهبود عملکرد شبکه کمک کند. برای دستیابی به بهترین نتایج، تنظیمات دقیق برای هر آزمون و نظارت دقیق بر کیفیت سرویس ضروری است. استفاده از شیوه‌های بهینه‌سازی مانند پیکربندی صحیح آستانه‌ها و تنظیم گزارش‌دهی دقیق می‌تواند نظارت مؤثرتر و کارآمدتری را فراهم کند.
نتیجه‌گیری
پروتکل IP SLA در سوئیچ‌های سیسکو برای نظارت بر عملکرد شبکه به شدت مفید است. به وسیله این تکنولوژی مدیران شبکه می‌توانند مشکلات شبکه را پیش از بروز بحران شناسایی کنند و کیفیت خدمات شبکه را به‌طور مداوم بهبود بخشند. پیاده‌سازی و استفاده مؤثر از IP SLA می‌تواند به عملکرد بهینه شبکه، امنیت و پایداری آن کمک کرده و از بروز مشکلات جدی جلوگیری کند.
