راه اندازی استوریج HPE D3610 DAS

Direct-Attached Storage که با مخفف DAS شناخته می‌شود و به معنای ذخیره‌سازی اتصال مستقیم است؛ یک سیستم ذخیره‌ساز از کمپانی اچ پی است که به‌طور مستقیم و بدون نیاز  شبکه به سرور یا سیستم‌های میزبان متصل می‌شود. دستگاه‌های HPE DAS به شکل‌های مختلفی از جمله نصب در سرور رکمونت یا همان سرور اچ پی سری HP ProLiant DL، سرور تاور ایستاده (tower) و سرورهای تیغه‌ای بلید (blade) یا سرور اچ پی سری BL عرضه می‌شوند. این در حالی است که کلیه محصولات HPE DAS از رابط‌های درایو مختلف مانند SAS، SATA و NVMe پشتیبانی می‌کند و امکان اتصال درایوهای متعدد را نیز فراهم می‌کنند. در نتیجه دستگاه‌های HPE DAS می‌توانند عملکرد ذخیره‌سازی با سرعت بالا و تاخیر کم را ارائه دهند، که برای محاسبات با کارایی بالا و برنامه‌های فشرده داده ایده‌آل هستند. بنابراین خرید استوریج DAS یک راه‌حل ذخیره‌سازی مقرون‌به‌صرفه و مقیاس‌پذیر برای بارهای کاری و برنامه‌های مختلف خواهد بود. اگر با حجم زیادی اطلاعات سروکار دارید یا می‌خواهید برای همیشه با کمبود فضای ذخیره‌سازی خداحافظی کنید، بیایید با یکی از محصولات پرفروش اچ پی در این زمینه استوریج HPE D3610 DAS آشنا شوید و هر آن‌چه که از راه‌اندازی تا نصب استوریج HPE D3610 DAS باید بدانید را با همدیگر بررسی کنیم.

⏲ مدت زمان تخمینی مطالعه: 13 دقیقه

معرفی استوریج HPE D3610 DAS

دستگاه HPE D3610 Direct-Attached Storage ، یک راه‌حل ذخیره‌سازی مقیاس‌پذیر و مطمئن است که در رفع نیازهای رو به رشد ذخیره‌سازی اطلاعات و داد‌ه‌ها در مراکز داده و سازمان‌ها می‌تواند به‌طرز چشم‌گیری مثمرثمر باشد.

HPE D3610 DAS یک محفظه ذخیره سازی با چگالی بالا است که تا 12 درایو LFF (فرم فاکتور 3.5) SAS/SATA را در یک رکمونت با فرم فاکتور 2U پشتیبانی می‌کند. این DAS برای ارائه فضای ذخیره‌سازی با ظرفیت بالا و کم هزینه برای برنامه‌های مختلف از جمله پشتیبان‌گیری، بایگانی و تجزیه و تحلیل داده‌ها ایده‌آل است.

با خرید سرور hp، سرورهای HPE ProLiant یا ماژول‌های محاسباتی و سرور اچ پی HPE Synergy، استوریج HPE D3610 DAS به‌طور کامل سازگار و گزینه‌های استقرار انعطاف‌پذیری را برای نیازهای با بارهای کاری مختلف ارائه می‌کند. همچنین این استوریج از رابط‌های SAS و SATA  پشتیبانی می‌کند. این ویژگی باعث می‌شود تا کاربران بتوانند انواع و اندازه‌های مختلف درایو را برای انعطاف‌پذیری بیشتر و صرفه‌جویی در هزینه  با همدیگر ترکیب کنند.

از دیگر ویژگی‌های HPE D3610 DAS می‌توان به پشتیبانی از درایوهای با قابلیت hot-swappable ، منبع تغذیه اضافی (redundant) و فن‌های خنک کننده اشاره کرد که در دسترس بودن بالا و نگه‌داری آسان را نوید می‌دهد. همچنینD3610  از سطوح RAID ، صفر، 1، 5، 6، 10، 50 و 60 پشتیبانی می‌کند که باعث حفاظت از داده‌ها و عملکرد بالا برای بارهای کاری سخت می‌شود.

برخی از مشخصات فنی HPE D3610 Direct-Attached Storage عبارتند از:

• درایور: 12 HPE LFF SAS/SATA
• ظرفیت: حداکثر 1920 ترابایت، با استفاده از هارد‌دیسک‌های 20 ترابایتی SATA یا SAS
• گزینه‌های گسترش ذخیره‌سازی: محفظه PE D3000 با پشتیبانی تا 8 محفظه با پورت x4 SAS
• رابط میزبان: 12 Gb/s SAS
• کنترلر ذخیره‌ساز: Smart Array E208e-p و Smart Array P408e-p
• سیستم‌عامل سازگاری: Microsoft Windows Server 2019, Microsoft Windows Server 2016, Microsoft Windows Server 2012 R2, Microsoft Windows Server 2012, Microsoft Windows Server 2012 Essentials, Red Hat Enterprise Linux (RHEL), SUSE Linux Enterprise Server (SLES), VMware ESX

جدول مشخصات فنی HPE D3610 DAS

آموزش نصب و راه اندازی استوریج HPE D3600 DAS

پیکربندی و نصب استوریج HPE D3610 DAS

در این قسمت به‌طورکامل مراحل نصب HPE D3610 DAS در سرور یا سیستم میزبان را ارائه کرده‌ایم. فقط توجه داشته باشید که این مراحل کلی هستند و بسته به سرور خاص می‌تواند نصب و راه‌اندازی D3610 متفاوت باشد. توصیه می‌کنیم برای نصب  HPE D3610 DASبه دفترچه راهنمای آن یا سایت اچ پی مراجعه کنید برای نصب HPE D3610 DAS در سرور، این مراحل کلی را انجام دهید:

1. استوریج D3610 اچ پی را از جعبه خارج کنید و بررسی کنید که تمام اجزا و ابزارهای لازم برای نصب را در اختیار دارید.
2. مکانی که قصد دارید DAS را در رک سرور قرار دهید، مشخص کنید. مطمئن شوید که این مکان از فضای کافی و تهویه مناسب برخوردار است.
3. DAS را با استفاده از کیت rack-mount استاندارد در رک سرور نصب کنید.
4. D3610 را با استفاده از یک رابط مناسب مانند SAS یا PCIe به سرور متصل کنید.
5. کابل‌های برق را وصل کنید و HPE D3610 DAS و سرور را روشن کنید.
6. در این مرحله بررسی کنید که سرور، استوریج D3610 را شناخته است. پس از شناسایی DAS توسط سرور باید پیکربندی RAID را انجام دهید.
7. برای پیکربندی HPE D3610 DAS، باید از رابط مناسب استفاده کنید. می‌توانید با استفاده از رابط HPE Smart Storage Administrator (SSA) یا رابط HPE Integrated Lights-Out (iLO) به DAS متصل شوید.
8. به کمک یکی از رابط‌های ذکر شده در بالا و رابط مناسب تنظیمات لازم مانند جایگاه درایو، سطح RAID و نوع درایو را پیکربندی کنید.
9. سپس تنظیمات درایوهای یدکی HOT را انجام دهید.
10. در ادامه بسته به پیکربندی مورد نظر، درایوهای منطقی یا گروه‌های دیسک (disk groups) را ایجاد کنید.
11. تنظیمات عملکرد مانند اندازه بلوک، ذخیره خواندن/نوشتن و اندازه نوار را پیکربندی کنید.
12. در نهایت عملکرد و سلامت DAS را با استفاده از ابزارهای مناسب مانند HPE Smart Storage Administrator یا HPE iLO بررسی کنید.

خرید و قیمت استوریج HPE D3700 DAS

D3610 قابلیت پشتیبانی از چه نوع هارد های ذخیره سازی دارد؟

همان‌طور که ذکر کردیم HPE D3610 یک واحد ذخیره‌سازی متصل مستقیم (DAS) است که قابلیت پشتیبانی و ارائه ظرفیت اضافی برای سرورها یا آرایه‌های ذخیره‌سازی دارد.

HPE D3610 DAS قابلیت پشتیبانی از هاردهای زیر را دارد:

• 12 هارددیسک 3.5 اینچی SAS یا SATA (HDD)
• درایوهای حالت جامد یا SSD با قابلیت hot-swappable

این در حالی است که استوریج D3610  اچ پی حداکثر ظرفیت ذخیره‌سازی تا 168 ترابایت (14 ترابایت در هر درایو) در خود را دارد.

از نظر پشتیبانی از هارد دیسک، HPE D3610 DAS با طیف وسیعی از HDD ها و SSD های کلاس سازمانی، از جمله درایوهای با برند HPE و درایوهای شخص ثالث از سازندگان بزرگ مانند سیگیت، وسترن دیجیتال و توشیبا سازگاری  دارد.  همچنین این استوریج از هر دو رابط درایو SAS و SATA نیز پشتیبانی می‌کند.

البته بسیار مهم است که توجه داشته باشید که درایوهای SAS به دلیل عملکرد و قابلیت اطمینان بالاتر به‌طور معمول برای برنامه‌های کاربردی در سطح سازمانی مناسب‌تر هستند.

HPE D3610 DAS برای کار یکپارچه با سرورهای HPE ProLiant و آرایه‌های ذخیره‌سازی HPE طراحی شده است، اما قابلیت سازگاری با سیستم‌های غیر HPE که دارای رابط‌های میزبان SAS یا SATA هستند را نیز دارد. برای اطمینان از سازگاری و عملکرد مناسب، توصیه می‌شود قبل از خرید و نصب هارددیسک، دفترچه راهنما و مشخصات محصول HPE D3610 DAS را بررسی کنید و یا با مشاورین ما در این زمینه مشورت کنید.

نحوه نصب هارد به استوریج D3610

استوریج HPE D3610 DAS امکان ذخیره‌سازی هاردهای اضافی را دارد. برای این‌که بخواهید درایوی به آن اضافه کنید می‌توانید مراحل زیر را انجام دهید.

1. HPE D3610 DAS، سرور و سیستم میزبانی که به آن متصل است، را خاموش کنید.
2. محل قرارگیری درایو موردنظر در قسمت جلوی HPE D3610 DAS را پیدا کنید. (این استوریج دارای 12 جایگاه برای انواع مختلف هارددیسک است)
3. در پوش محفظه درایور مورد نظری که قصد نصب هارد به استوریج را دارید با فشار دادن قفل رهاسازی باز کنید.
4. هارد دیسک را در محفظه خالی قرار دهید، مطمئن شوید که کانکتورهای درایو به سمت داخل هستند و درایو به درستی با محفظه تراز شده است. اگر درایو دارای سوراخ‌های نصب است، آنها را با سوراخ‌های پیچ در کناره‌های محفظه تراز کنید.
5. درایو را با استفاده از پیچ‌های ارائه شده یا مکانیسم چفت بدون ابزار در جای خود محکم کنید.
6. مراحل 3-5 را برای هر درایو اضافی که قصد نصب آن را دارید، تکرار کنید.
7. پس از نصب همه درایوها، رابط‌های SAS یا SATA و کابل‌های برق مناسب را به هر درایو متصل کنید.
8. HPE D3610 DAS، سرور و سیستم میزبان را روشن کنید.
9. بررسی کنید که سرور یا سیستم میزبان درایوهای تازه نصب شده را تشخیص دهد. بسته به سیستم‌عامل پیکربندی درایو را انجام دهید.

خرید و قیمت استوریج HPE D3710 DAS

نصب و راه اندازی HPE Host Bus Adapters در استوریج D3610

برای راه اندازی و نصب HPE D3610 DAS باید از آداپتور HPE Host Bus استفاده کنید. برای این‌که بتوانید این قطعه‌ی سخت‌افزاری را در استوریج راه‌اندازی کنید، باید مراحل زیر را انجام دهید:

1. بررسی سازگاری: ابتدا مطمئن شوید که آداپتورهای گذرگاه میزبان با D3610 DAS و سروری که به آن متصل است سازگاری دارند. می توانید سازگاری آداپتور با D3610 را در سایت اچ پی بررسی کنید.
2. خاموش کردن سرور و DAS: قبل از نصب Host Bus Adapters، باید سرور، سیستم میزبان و استوریج D3610 را خاموش کنید تا از هرگونه آسیب الکتریکی جلوگیری شود.
3. باز کردن شاسی سرور: بسته به مدل سرور، پوشش سرور یا پنل دسترسی را بردارید تا به شکاف‌های توسعه دسترسی داشته باشید.
4. نصب کارت‌های HBA: کارت‌های HBA را در اسلات‌های توسعه PCIe مناسب سرور قرار دهید. مطمئن شوید که کارت به درستی در اسلات قرار گرفته سپس آن را محکم فشار دهید تا جایی که صدای کلیک را بشنوید.

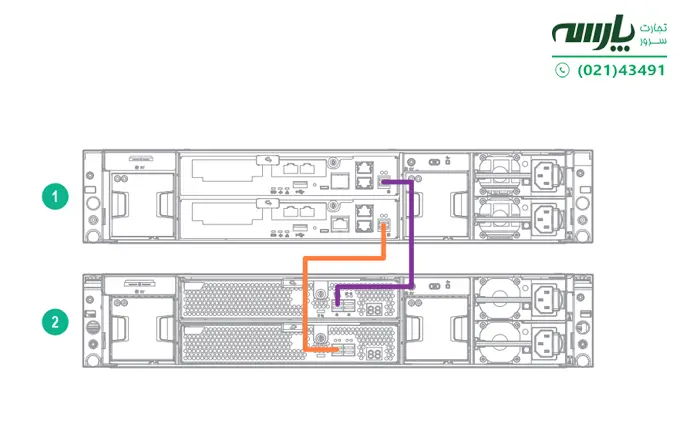

5. اتصال کابل‌ها: پس از قرار دادن آداپتور HBA در اسلات PCIe باید کابل‌های HBA را به پورت‌های SAS در D3610 DAS وصل کنید.
6. راه اندازی سرور: پس از نصب کابل‌ها، باید سرور، سیستم میزبان و استوریج D3610 را روشن کنید. در این قسمت بررسی کنید که سرور آداپتور HBA را شناسایی کرده‌ است یا خیر. (در صورت عدم شناسایی باید اتصال PCIe و کابل را دوباره بررسی کنید)
7. پیکربندی آداپتور HBA: با توجه به سیستم عامل باید پیکربندی آداپتور HBA با استفاده از نرم‌افزار یا ابزار مناسب را انجام دهید.
8. تست اتصال: هنگامی‌که آداپتورهای HBA را نصب و پیکربندی کردید، باید اتصال بین سرور و DAS را بررسی کنید تا مطمئن شوید که فضای ذخیره‌سازی در دسترس است و به درستی کار می‌کند.

آموزش نصب و راه اندازی استوریج HPE D2600

مقایسه D3610 در مقابل D3700

اغلب مشتریان ما هنگام انتخاب یک DAS به سراغ مدل D3700 نیز می‌روند. تفاوت اصلی بین D3610 و برادر بزرگترش استوریج HPE D3700 DAS، نوع درایوهایی است که پشتیبانی می‌کنند. D3610 با ۱۲ جایگاه LFF، برای ذخیره‌سازی‌های حجیم و کم‌هزینه (مثل آرشیوهای سرد) ساخته شده است. اما D3700 از ۲۵ درایو SFF (۲.۵ اینچی) پشتیبانی می‌کند که آن را برای استفاده از SSDها و هاردهای پرسرعت مناسب می‌سازد. به بیان ساده، D3610 برای ظرفیت و D3700 برای سرعت و چگالی درایو در فضای کمتر، طراحی شده است. انتخاب شما بستگی به این دارد که “فضای زیاد” می‌خواهید یا “سرعت زیاد”.
