تفاوت بین داکت و ترانک (ترانکینگ)

کابل‌کشی شبکه اگر به‌درستی انجام نشود، علاوه بر این‌که می‌تواند باعث بی‌نظمی در جلوه و نما محیط شود، احتمال بروز خطراتی مانند پاره شدن را نیز در پی دارند. بنابراین بیشتر مواقع برای نصب دوربین مداربسته، دزدگیر، کابل‌کشی شبکه و … از داکت و ترانک یا ترانکینگ استفاده می‌شود. این محصولات همانند یک محفظه عمل می‌کنند تا علاوه بر ایجاد یک ظاهر مناسب از بروز آسیب نیز جلوگیری کنند؛ اما چه تفاوتی بین داکت و ترانک وجود دارد و چه ویژگی‌هایی را در اختیار کاربران قرار می‌دهند؟ برای رسیدن به پاسخ تا انتهای مطلب با ما همراه باشید.

⏲ مدت زمان تخمینی مطالعه: 7 دقیقه

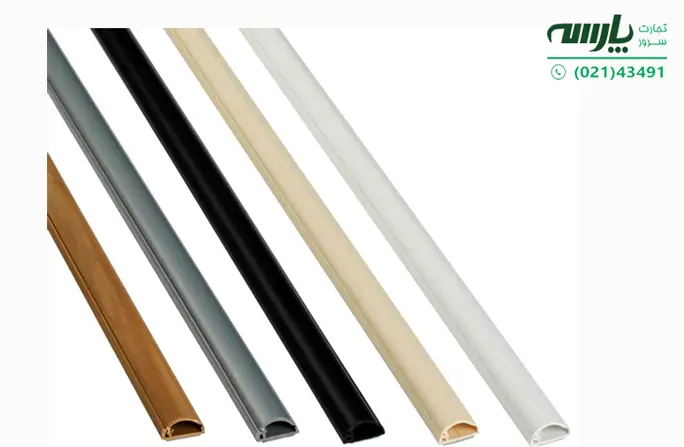

داکت چیست؟

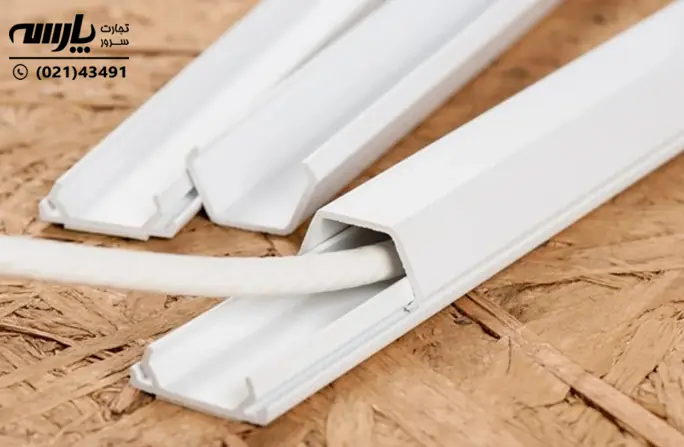

داکت یک محفظه‌ یا کانال پشت چسب‌دار و از تجهیزات شبکه است که اغلب بر روی کف، دیوار یا سقف نصب می‌شود تا یک مسیر مشخص برای عبور سیم و کابل از داخل آن ایجاد کند و سپس با یک درب به شکل و اندازه خود داکت روی آن پوشانده می‌شود. داکت از دیگر تجهیزات است که در شبکه کاربرد دارد.

به‌طور معمول از داکت‌ها برای مدیریت و حفاظت از سیم‌کشی و کابل‌کشی در فضای داخلی ساختمان استفاده می‌شود. این روش علاوه بر این‌که باعث نظم و سهولت نصب کابل و سیم می‌شود از بروز هر گونه آسیب مانند ضربه، رطوبت، گردوغبار و … نیز جلوگیری می‌کند. بیشتر داکت‌های موجود  در بازار به رنگ سفید هستند؛ اما برخی از تولیدکنندگان داکت‌های رنگی نیز تولید می‌کنند.

همچنین جنس بیشتر داکت‌ها پلاستیکی، PVC است تا در برابر مواد شییمایی، رطوبت، دما، ضربه و … مقاومت بالایی داشته باشد. البته برخی از داکت‌ها از جنس LSZH نیز تولید می‌شوند تا علاوه بر داشتن ویژگی‌های داکت جنس PVC یا پلاستیکی، در برابر آتش‌سوزی نیز مقاوم هستند.

خرید سوئیچ سیسکو

مزایای داکت

امروزه انواع مختلفی از داکت، از ساده گرفته تا زمینی، شیاردار، قرنیزی و … در بازار موجود هستند که بازرترین مزیت آن‌ها ایجاد نظم‌دهی،مرتب کردن و ایجاد یک جلوه تمیز به سیم‌کشی یا کابل‌کشی است. از دیگر مزایای داکت می‌توان به موارد زیر اشاره کرد:

1. جلوگیری از بروز آسیب و صدمه به سیم و کابل در محیط‌های پرتنش مانند باشگاه‌های ورزشی و …
2. محافظت از کابل و سیم‌های مختلف در برابر عوامل محیطی مانند گردوغبار، رطوبت، دما و …
3. جلوگیری از برق گرفتگی، آتش‌سوزی و …
4. افزایش طول عمر کابل و سیم‌ به‌دلیل محافظت در برابر عوامل محیطی و آسیب‌ها

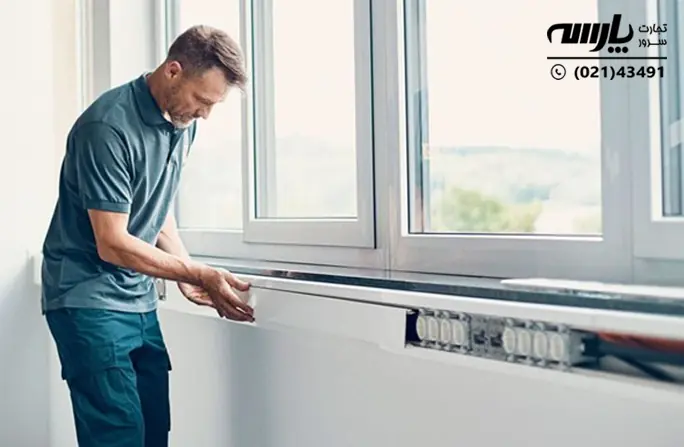

ترانک چیست؟

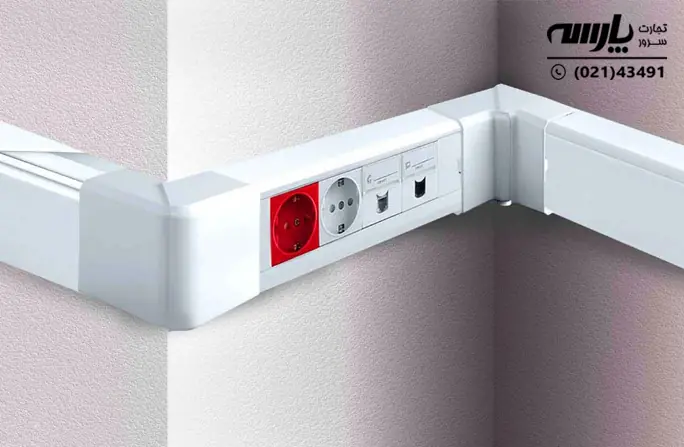

به‌طورکلی داکت و ترانک به محفظه‌ ای که برای عبور سیم و کابل شبکه در نظر گرفته می‌شود، گفته می‌شود؛ اما مهم‌ترین تفاوت داکت و ترانکینگ این است که در ترانک علاوه بر داشتن فضایی برای عبور سیم و کابل، فضایی نیز برای نصب پریز نیز فراهم می‌شود. ترکیب داکت و ترانکینگ راحتی و انعطاف‌ بیشتری را برای کابل‌کشی و … ارائه می‌دهد.

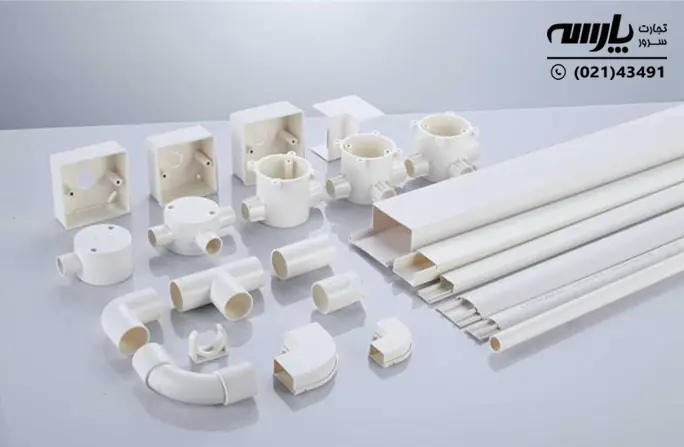

اجزای ترانکینگ

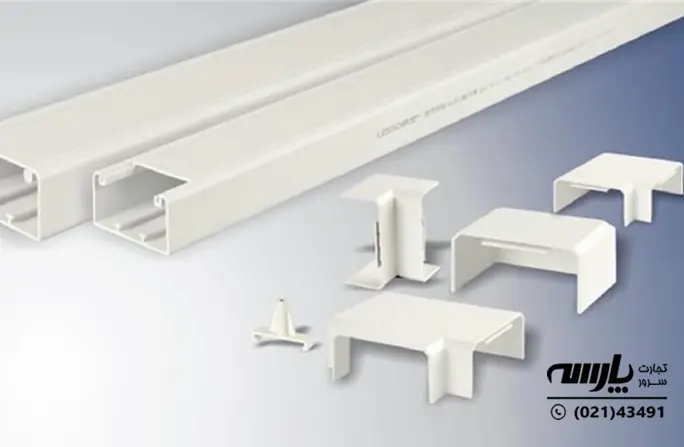

اگرچه ترانکینگ با داکت شباهت‌هایی دارد اما قطعات و اجزای داخلی آن بیشتر از داکت است. در واقع داکت تنها از یک کانال و یک درب تشکیل می‌شود؛ اما اجرای ترانکینگ عبارتند از:

• محفظه یا کانال اصلی ترانک
• کانال پارتیشن‌بندی
• درب ترانک همراه با بَست
• بست انتهایی کانال ترانک
• قطعات زاویه‌دهنده داخلی، خارجی و تخت
• قطعات اتصال‌دهنده
• سه راهی
• کادر ماژول

بیشتر بخوانید: تفاوت lora و lorawan

مزایای ترانکینگ

ترانک علاوه بر این‌که نقش مهمی در مدیریت و مرتب‌سازی کابل و سیم‌ها در محیط دارد، باعث افزایش سطح ایمنی و جلوگیری از خطراتی مانند آتش‌سوزی و … می‌شود. با این‌حال این محفظه پرکاربرد مزایایی دیگری نیز ارائه می‌دهد که عبارتند از:

1. جلوگیری از بروز هرگونه صدمه مانند ضربه، خوردگی
2. محافظت از کابل و سیم در برابر آتش‌سوزی، رطوبت، آب و …
3. امکان جداسازی کابل‌های برق، شبکه، تلفن و …
4. جلوگیری از ایجاد تداخل و نویز روی کابل و سیم‌ها
5. افزایش طول عمر کابل، سیم
6. امکان اتصال پریز برق و شبکه و …

تفاوت بین داکت و ترانک

همان‌طور که پیش‌تر نیز اشاره کردیم داکت و ترانکینگ هر دو محفظه‌ای برای نصب کابل و سیم هستند و داکت کابل‌های خارج از سیستم ترانک را تا محفظه‌های خروجی پوشش می‌دهد، اما از نظر نصب و اجزا با همدیگر تفاوت‌هایی دارند که تفاوت بین داکت و ترانک را بررسی می نماییم:

• به‌طورمعمول از داکت برای کابل‌کشی در حجم کاری کم استفاده می‌شود و این تجهیزات بیشتر قابلیت عبور یک نوع کابل را دارند؛ اما ترانک می‌تواند به راحتی انواع کابل‌های شبکه، برق، تلفن و … را از درون محفظه خود عبور دهد و با استفاده از قابلیت پارتشین‌بندی آن‌ها را تفکیک نیز کند.
• استحکام و مقاومت ترانک نسبت به داکت بیشتر است.
• قیمت داکت نسبت به ترانک ارزان‌تر است.
• اگرچه برای عبور سیم و کابل می‌توان از ترکیب داکت و ترانکینگ استفاده کرد اما کارآیی ترانکینگ به‌دلیل قابلیت‌هایی متعدد مانند نصب پریز و … بیشتر است.
• نصب داکت نسبت به ترانکینگ راحت‌تر و سریع‌تر است.
• ترانک از انعطاف‌پذیری بالایی برای سیم‌کشی، تغییر محل قرارگیری کابل و نصب پریز برخوردار است.

بیشتر بخوانید: تفاوت هاب و سوئیچ شبکه

اندازه و ابعاد داکت و ترانکینگ

با توجه به مکان مورد نظر برای نصب داکت و ترانکینگ، آن‌ها در ابعاد و اندازه‌های مختلف و متناسب با استانداردهای شرکت تولیدکننده، به بازار عرضه می‌شوند. داکت و ترانکینگ در اندازه‌های مختلف موجود است؛ با این حال، موارد زیر رایج‌ترین اندازه‌های داکت و ترانکینگ هستند:

• 50 × 50 میلی‌متر
• 75 × 50 میلی‌متر
• 75 × 75 میلی‌متر
• 100 × 50 میلی‌متر
• 75 × 75 میلی‌متر
• 100 × 100 میلی‌متر
• 150 × 75 میلی‌متر
• 150 × 100 میلی‌متر
• 150 × 150 میلی‌متر
• 200 × 100 میلی‌متر
• 225 × 150 میلی‌متر
• 250 × 150 میلی‌متر
• 300 × 250 میلی‌متر

میزان مقاومت داکت و ترانکینگ

ترانکت و داکت‌ها بیشتر از مواد پلاستیکی و فلزی ساخته می‌شوند که میزان مقاومت کمی دارند تا به جریان الکتریکی اجازه عبور دهند. با این‌حال آن‌ها رسانای کاملی نیستند و میزان مقاومت آن‌ها به عواملی مانند طول، مواد، سطح مقطع و دما بستگی دارد.

در واقع میزان مقاومت دقیق داکت و ترانکینگ بسته به نوع، مدل کابل‌کشی و همچنین شرایط محیطی متفاوت است. با این‌حال اگر ابعاد و جنس داکت و ترانکینگ را بدانید، می‌توانید از فرمول زیر برای محاسبه میزان ترانکت و داکت ها استفاده کنید:

R مقاومت الکتریکی بر حسب اهم (Ω)،ρ مقاومت ماده بر حسب اهم متر (Ω·m)، L طول سیستم بر حسب متر (m) و A سطح مقطع سیستم بر حسب متر مربع (m²) است.

به‌عنوان مثال، اگر یک سیستم ترانکینگ ساخته شده از فلز دارید که طول آن 10 متر است و سطح مقطع آن برابر 0.01 متر مربع است، میزان مقاومت آن برابر است با 1.59 × 10^-7 Ω·m. در نتیجه می‌توانید میزان مقاومت این سیستم ترانکینگ را به صورت زیر محاسبه کنید:

R=frac1.59times10−7times100.01

R=1.59times10−6Omega

در نتیجه سیستم ترانکینگ از مقاومت الکتریکی بسیار پایینی برخوردار است و استفاده از آن در تاسیسات الکتریکی مطلوب است.
