چراغ های سوئیچ سیسکو – دلیل روشن شدن چراغ سوئیچ

سوئیچ‌های سیسکو یکی از مهم‌ترین تجهیزات مورد استفاده در شبکه‌های کامپیوتری هستند. این سوئیچ‌ها اطلاعات را از یک دستگاه به دستگاه‌های دیگر در شبکه منتقل می‌کنند و وظیفه اتصال دستگاه‌ها به یکدیگر را بر عهده دارند. این سوئیچ‌ها چراغ‌های مختلفی دارند. چراغ های سوئیچ سیسکو به‌عنوان نمایشگرهای وضعیت و عملکرد به کار می‌روند. چراغ های سوئیچ سیسکو معمولا روی پنل جلویی یا بالای سوئیچ قرار دارند و اطلاعات مختلفی مانند دریافت برق، اتصال شبکه و پورت‌ها، سرعت پورت‌ها، اطلاعات شبکه و موارد مهم دیگر را نمایش می‌دهند. هدف اصلی از این چراغ‌ها، ارائه اطلاعاتی سریع و آسان درباره وضعیت و عملکرد سوئیچ به مدیران شبکه است تا آن‌ها بتوانند به‌صورت سریع واکنش نشان دهند و مشکلات را رفع کنند.

اگر قصد خرید سوئیچ سیسکو دارید، درک معانی چراغ‌ها و نحوه عملکرد آن‌ها می‌تواند به شما کمک کند تا مدیریت شبکه را به‌صورت مؤثرتری انجام دهید. در ادامه با ما همراه باشید تا به بررسی دقیق معانی چراغ‌های سوئیچ سیسکو و رنگ‌های مختلف آن‌ها بپردازیم.

مدت زمان تخمینی مطالعه: 5 دقیقه

چراغ های سوئیچ سیسکو

چراغ های LED در سوئیچ های سیسکو دارای معانی مختلفی هستند:

• چراغ سبز: نشان‌دهنده وضعیت عملیاتی، مناسب و پایدار دستگاه است.
• چراغ نارنجی: اگر پس از چند ثانیه خاموش نشود، نشان‌دهنده وجود مشکل در شبکه خواهد بود.
• چراغ خاموش یا تاریک: اگر در هنگام اتصال دستگاه به پورت سوئیچ، این چراغ خاموش باشد، نشان‌دهنده مشکلات جدی در سوئیچ یا دستگاه متصل است.
• چراغ SYS: نشان‌دهنده وضعیت سیستم سوئیچ است، اگر سبز باشد به معنی روشن بودن سیستم و اگر نارنجی باشد مشکلی در آغاز عملیات POST وجود دارد.
• چراغ RPS: اگر سبز باشد، نشان‌دهنده کارکرد درست سیستم برق جانبی (برق اضافی) است.
• چراغ STAT: نشان‌دهنده وضعیت کلی سوئیچ است، اگر سبز باشد سوئیچ در حالت عملیاتی قرار دارد.
• چراغ DUPLEX: اگر سبز باشد، نشان‌دهنده Full Duplex بودن پورت و اگر خاموش باشد نشان‌دهنده Half Duplex بودن پورت خواهد بود.
• چراغ SPEED: این چراغ نشان‌دهنده سرعت اتصال پورت است، سبز تیره بودن به معنی 100MBPS و حالت فلش و خاموش بودن این چراغ به ترتیب نمایانگر سرعت 100MBPS و 10MBPS است. هر پورت دارای چراغ SPEED مخصوص به خود است که وضعیت اتصال را نشان می‌دهد.

معرفی محصول: سوئیچ سیسکو 2960

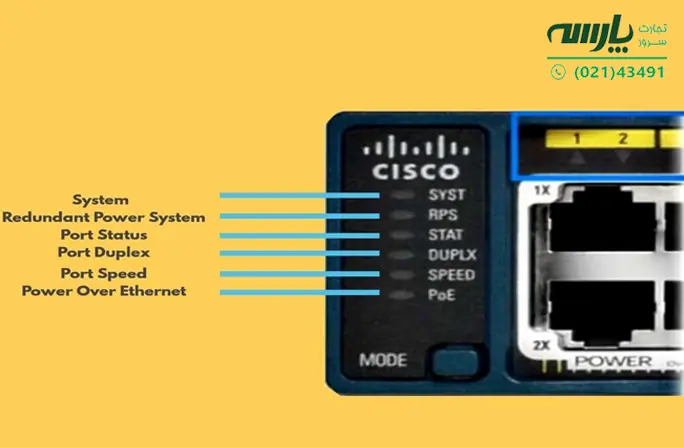

چراغ های روی سوئیچ 2960

ترتیب چراغ های سوئیچ سیسکو 2960 به‌ترتیب از بالا به پایین، به‌صورت زیر است:

• System LED: این LED نشانگر وضعیت برق‌رسانی به سوئیچ و همچنین کارکرد صحیح و وضعیت کلی سوئیچ است.
• RPS LED: این چراغ تنها در سوئیچ‌هایی وجود دارد که از RPS (برق اضافه) پشتیبانی می‌کنند.
• Master LED: نشان‌دهنده پشتیبانی از stacking.
• Status LED: نشان‌دهنده وضعیت پورت متصل به پشت سوئیچ.
• Duplex LED: نشان‌گر وضعیت پورت متصل به پشت سوئیچ از نظر کارکرد در حالت Full یا Half Duplex.
• Speed LED: نشانگر سرعت پورت سوئیچ.
• Stack LED: نشان‌دهنده پشتیبانی از stacking .
• PoE LED: پشتیبانی از PoE و ارسال برق بر روی کابل شبکه.

دلیل روشن شدن چراغ سوئیچ

روشن شدن چراغ های سوئیچ سیسکو می‌تواند دلایل مختلفی داشته باشد که در زیر توضیح داده شده است:

• برق‌رسانی صحیح: اگر سوئیچ به منبع برق متصل شده و برق آن به‌درستی تامین شود، چراغ سوئیچ روشن می‌شود تا نشان دهد که دستگاه آماده به کار است.
• بوت شدن سیستم: هنگامی که سوئیچ را راه‌اندازی می‌کنید، چراغ سوئیچ ممکن است روشن شود تا نشان دهد که سیستم در حال بوت شدن و اجرای روال بوت است. در این مرحله، سوئیچ در حال بررسی خطاها و بارگیری سیستم عامل خود است.
• تنظیمات لازم: در برخی موارد، چراغ سوئیچ روشن می‌شود تا نشان دهد که دستگاه در حال اعمال تنظیمات یا تغییراتی است. ممکن است سوئیچ در حال ارسال یا دریافت اطلاعات پیکربندی از سرور مدیریت تحت شبکه باشد.
• فعالیت شبکه: چراغ سوئیچ ممکن است به دلیل فعالیت یا ترافیک در شبکه روشن شود. این حالت ممکن است نشان‌دهنده ارسال و دریافت داده‌ها با سرعت مشخص، برقراری ارتباطات و یا فعالیت دیگری در شبکه باشد.

معرفی محصول:  سوئیچ سیسکو 2960 سری x

چراغ sys چیست؟

چراغ SYS در سوئیچ‌های سیسکو وضعیت برق‌رسانی به سوئیچ را نشان می‌دهد. این چراغ می‌تواند سه حالت مختلف نوردهی را داشته باشد:

• خاموش: اگر چراغ SYS خاموش باشد، به این معنی است که سوئیچ به برق متصل نیست و به‌طور کامل خاموش است.
• سبز: وضعیت سبز بودن چراغ SYS نشان‌دهنده این است که سوئیچ به درستی برق دریافت کرده و در حال عملیاتی و آماده به کار قرار دارد.
• نارنجی: اگر چراغ SYS به رنگ نارنجی باشد، به این معنی است که برق توسط سوئیچ دریافت می‌شود؛ اما سوئیچ به‌درستی کار نمی‌کند. در این حالت سوئیچ ممکن است دچار مشکل فنی یا عملکردی باشد و به بررسی نیاز خواهد داشت.

دلیل روشن شدن چراغ سوئیچ

چراغ نارنجی چشمک‌زن در سوئیچ‌های شبکه می‌تواند نشان‌دهنده وضعیت‌های مختلف باشد. به‌عنوان مثال:

• فعالیت شبکه (ترافیک): وقتی چراغ نارنجی چشمک‌زن است، این به معنای فعالیت یا ترافیک در پورت مربوطه است. این حالت می‌تواند ناشی از ارسال و دریافت داده‌ها و برقراری ارتباط در شبکه باشد.
• پورت در حال بوت شدن است: زمانی که یک سوئیچ را راه‌اندازی می‌کنید، چراغ نارنجی چشمک‌زن می‌تواند نشان‌دهنده این باشد که پورت در حال بوت شدن است و سوئیچ در حال اجرای روال بوت و بررسی خطاها است.
• پورت در حال تنظیمات لازم است: در مواردی، این چراغ نشان‌دهنده این است که پورت مربوطه، تنظیمات یا تغییراتی مانند ارسال یا دریافت اطلاعات پیکربندی از سرور را اعمال می‌کند.

درک این نشانه‌ها و آشنایی با چراغ های سوئیچ سیسکو می‌تواند به مدیران شبکه کمک کند تا وضعیت و عملکرد پورت‌ها و سوئیچ‌ها را مانیتور کرده و مشکلات را تشخیص دهند.

نارنجی شدن پورت سوئیچ سیسکو معمولاً نشان‌دهنده وضعیت غیرعادی یا موقتی در آن پورت است. این وضعیت ممکن است به دلایلی مانند مشکل در کابل شبکه، عدم تطابق سرعت یا حالت (Speed/Duplex) بین دستگاه‌ها، غیرفعال شدن پورت به دلیل تنظیمات مدیریتی (مانند Port Security)، یا انتظار برای تکمیل فرآیند Spanning Tree رخ دهد. در برخی موارد، این رنگ نشان‌دهنده حالت خطای پورت (Err-Disabled) است. برای رفع مشکل، می‌توان وضعیت پورت را با دستورات مدیریتی سوئیچ بررسی و اقدامات اصلاحی مانند تغییر تنظیمات، تعویض کابل یا فعال‌سازی مجدد پورت را انجام داد

نارنجی شدن چراغ sys سوئیچ سیسکو

اگر چراغ SYS در سوئیچ‌های سیسکو به رنگ نارنجی باشد، نشان می‌دهد که سوئیچ برق را دریافت کرده و قدرت تغذیه دارد؛ اما به دلایلی مانند مشکلات فنی یا عملکردی، به درستی کار نمی‌کند. این حالت ممکن است نیاز به بررسی دقیق توسط تکنسین داشته باشد تا عیب و مشکل احتمالی تعیین شده و راه‌حل مناسب برای آن مشخص شود.

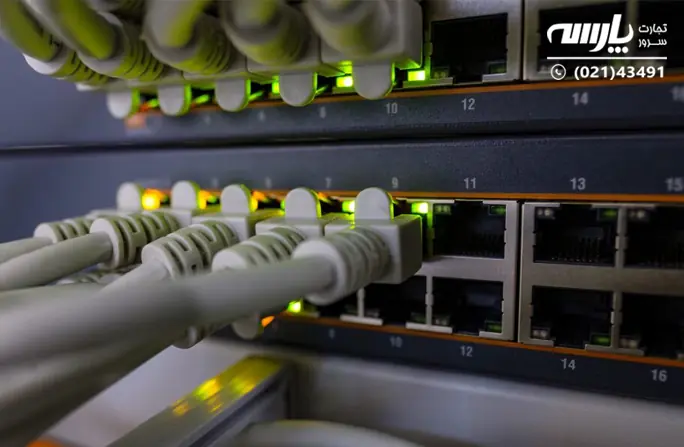

چراغ چشمک زن سوئیچ شبکه

چراغ چشمک‌زن سوئیچ شبکه یکی از نشانگرهای اصلی برای نمایش وضعیت پورت‌های شبکه است. این چراغ‌ها اطلاعات مهمی از جمله فعال بودن اتصال، ارسال و دریافت داده‌ها و مشکلات احتمالی را به کاربران ارائه می‌دهند. به عنوان مثال، چراغ ثابت معمولاً نشان‌دهنده اتصال پایدار و چراغ چشمک‌زن نشان‌دهنده فعالیت انتقال داده است. اگر چراغ چشمک‌زن غیرعادی عمل کند، ممکن است به وجود مشکل در کابل شبکه، پورت یا تنظیمات مربوط به سوئیچ اشاره داشته باشد. توجه به عملکرد این نشانگرها می‌تواند در عیب‌یابی سریع و رفع مشکلات شبکه بسیار مؤثر باشد.
