IOS سوئیچ سیسکو چیست؟

IOS سوئیچ سیسکو یک سیستم عامل شبکه اختصاصی است که در چندین مدل روتر سیسکو و سوئیچ شبکه توسط سیسکو سیستم عرضه می‌شود. این سیستم عملکردهای مسیریابی ، سوئیچینگ ، عملکردهای اینترنتی و مخابرات را در یک سیستم عامل چند وظیفه‌ای (multitasking) ادغام می‌کند و قابلیت فعال سازی این عملکردها را در انواع پلتفرم ها و دستگاه های شبکه سیسکو را دارد. اگر با سوئیچ های سیسکو سر و کار دارید، در این مطلب علاوه بر این که به سوال  “IOS سوئیچ سیسکو چیست” پاسخ می دهیم، روش دانلود و نصب IOS سوئیچ سیسکو را نیز یاد خواهید گرفت.

⏲ زمان تخمینی مطالعه: 10 دقیقه

IOS سوئیچ سیسکو چیست؟

IOS سوئیچ سیسکو یک سیستم‌عامل بین شبکه‌ای (Internetworking) است که اگر چه وظیفه اصلی آن فعال کردن ارتباطات داده بین گره های شبکه است؛ اما طیف وسیعی از ویژگی‌های پیشرفته مانند زیرساخت برنامه محور (ACI)، نرم‌افزار Cisco DNA، شبکه مجازی توسعه پذیر (VXLAN)، پروتکل دروازه مرزی (BGP)، IPv6، کانال فیبر از طریق اترنت (FCoE) و پروتکل جداسازی مکان یاب / شناسه (LISP) را پشتیبانی می‌کند.

 این در حالی است که IOS سوئیچ سیسکو در سوئیچ‌ها باعث یکپارچه‌سازی فناوری، خدمات تجاری و پشتیبانی از سخت افزار می‌شود که این ویژگی‌ در کاهش هزینه های عملیاتی و افزایش بهره‌ وری کسب‌ و کار ها تأثیرگذار است. با این‌حال ویژگی‌ ها و قابلیت‌ های IOS Cisco Switch بسته به مدل سوئیچ و نسخه IOS می تواند متفاوت باشد. برخی از ویژگی های کلیدی IOS سوئیچ سیسکو براساس ورژن IOS عبارتند از:

• Cisco IOS XR: این نسخه از IOS سوئیچ سیسکو بر نیاز های ارائه‌دهندگان خدمات تمرکز می‌کند و بیشتر برای نیاز های استفاده از شبکه داینامیک خدمات طراحی شده است که قابلیت برنامه‌ ریزی انعطاف پذیری را برای پیکربندی مجدد داینامیک ارائه می‌دهد.
• Cisco IOS XE: این نسخه از IOS سوئیچ سیسکو از سوئیچ‌ها و دستگاه‌ های نسل جدید پشتیبانی می‌کند و همچنین به عنوان یک شبح در یک سیستم‌ عامل لینوکس مدرن اجرا می‌ شود و صفحه داده و صفحه کنترل را از هم جدا می کند و در بهبود خدمات یکپارچه سازی نیز تاثیرگذار است.
• Cisco IOS NE: این نسخه از IOS سوئیچ سیسکو باز، ماژولار و قابل برنامه ریزی برای زیر ساخت مرکز داده سریع است که بیشتر برای استقرار مرکز داده های فیزیکی و مجازی بهینه شده است و عملکرد سیستم پیوسته بسیار قابل اعتماد را ارائه می‌دهد و زمان آپدیت را بهینه‌سازی می‌کند.

خرید محصولات سیسکو

انواع ios های سیسکو

انواع نسخه‌های نرم‌افزار ios سیسکو طبق تعریف این کمپانی در دو بخش «families» و «trains» سازمان‌دهی می‌شوند. به‌طورمعمول هر families از یک پایه کد مشترک استفاده می‌کند و trains نحوه ارائه نسخه‌های جدید IOS را نشان می‌دهد. سیسکو چهار نسخه اصلی IOS برای سوئیچ‌های مختلف دارد، که عبارتند از:

1. LAN Lite: این IOS سوئیچ سیسکو که برای کسب‌وکارهای کوچک مناسب و در سطح Entry-level است. بنابراین فقط با سخت‌افزارهای مشاغل کوچک سازگار است. همچنین از مسیریابی لایه 2 پشتیبانی می‎‌کند و دارای حداقل خدمات امنیتی و بهبود دهنده تماس VoIP است.
2. LAN Base : LAN Base که بیشتر برای کسب‌و‌کارهای کوچک تا متوسط مورد استفاده قرار می‌گیرد دسترسی سازمانی به لایه 2 و لایه 3 مسیریابی را فراهم می‌سازد. این IOS دارای ویژگی‌های مدیریتی متنوع مانند Ingress policing، QOS خودکار و نقشه‌برداری DSCP است.
3. IP Base: مناسب برای کسب‌و‌کار متوسط و بزرگ است و دسترسی کامل به لایه 2 و دسترسی سازمانی و مسیریابی به لایه 3 را فراهم می‌کند. IP BASE نسبت به دو IOS قبلی از ویژگی‌های پیشرفته‌تری از جمله کیفیت پیشرفته خدمات (QoS) ، rate limiting، لیست‌های کنترل دسترسی (ACL)، توابع پایه استاتیک و پروتکل اطلاعات مسیریابی (RIP) برخوردار است.

1. IP Service: سرویس IP بیشتر برای عملکرد در مقیاس‌های بزرگ و شبکه‌های وسیع به‌ویژه دفاتر از راه دور مناسب است. این ios که در سطح Large-scale business قرار می‌گیرد، دسترسی کامل لایه 2 و دسترسی کامل لایه 3 همراه با مسیریابی را فراهم می‌کند. از ویژگی‌های این ios می‌توان به پروتکل‌های مسیریابی IP داینامیک (اولین و کوتاه‌ترین مسیر باز یا OSPF)، BGPv4 و پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) اشاره کرد.

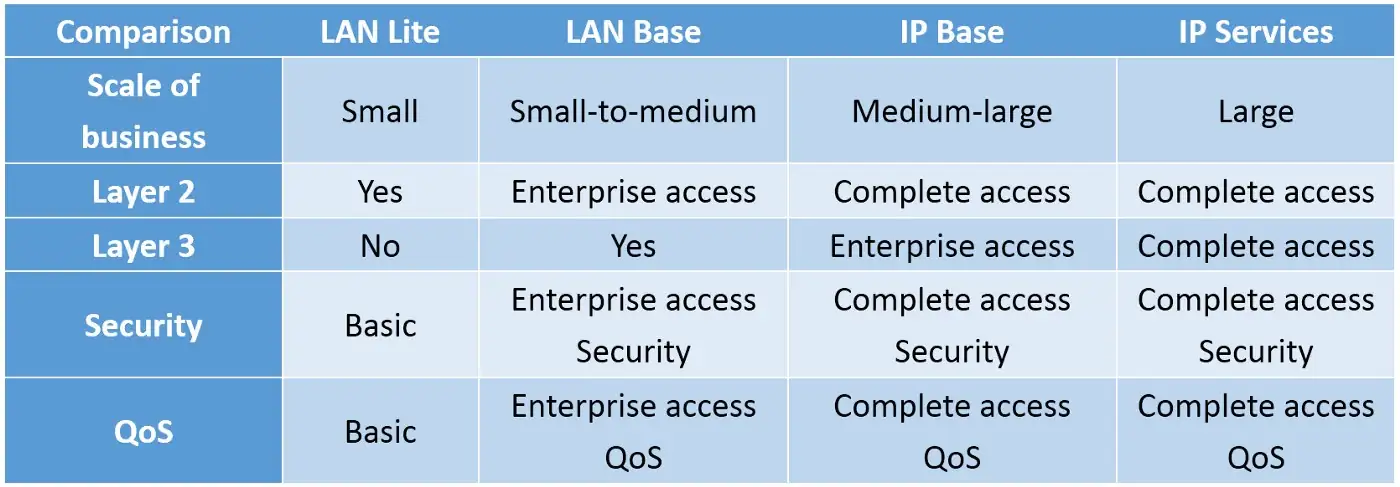

جدول مقایسه چهار نسخه ios سوئیچ سیسکو

علاوه بر چهار IOS اصلی، سوئیچ سیسکو دو سیستم‌عامل دیگر نیز دارد که عبارتند از:

• IOS XE: یک مدل سیستم‌عامل سیسکو و قابل اجرا در هسته لینوکس است. این مدل نسبت به IOS جدیدتر و طراحی آن به‌صورت ماژولار است. اگرچه IOS XE با IOS دارای بسیاری از کدهای مشابه است، اما IOS XR یک پایه کد به‌طورکامل متفاوت دارد.
• IOS XR: یکی دیگر از سیستم‌عامل‌های سیسکو که بیشتر بر روی روترهای بسیار پیشرفته و در Service Provider قابل اجرا است. این مدل IOS مبتنی بر QNX و یک سیستم‌عامل تجاری مانند یونیکس است.  IOS XR از شبکه‌های نرم‌افزاری تعریف شده (SDN) و بازار سیستم‌های جاسازی شده پشتیبانی می‌کند.

دانلود IOS سوئیچ سیسکو

دانلود IOS سوئیچ سیسکو رایگان نیست و برای دریافت و استفاده از آن باید ID و قرارداد پشتیبانی از سیسکو یا نمایندگی مجاز سیسکو را خریداری کنید. این مجوز ها امکان دسترسی به آپدیت، پشتیبانی فنی و سایر خدمات سیسکو را به طور نامحدود فراهم می‌کند.

برای دانلود IOS سوئیچ سیسکو باید وارد وب‌سایت سیسکو شوید و یک حساب کاربری داشته باشید. اگر ندارید قبل از دانلود IOS ثبت نام در وبسایت را انجام دهید. پس از ایجاد یک حساب معتبر در سیسکو مراحل زیرا را برای دریافت IOS طی کنید:

• نسخه صحیح نرم‌افزار IOS را برای دستگاه خود شناسایی کنید. این کار را می‌توانید با بررسی وبسایت سیسکو یا مشاوره با پشتیبانی ما انجام دهید. انتخاب نرم‌افزار مناسب بر اساس مدل سوئیچ، برای دسترسی به ویژگی‌ها و پیکربندی ضروری است. همچنین استفاده از نرم‌افزار ناسازگار ممکن است باعث خطا یا عدم نصب صحیح شود.
• پس از پیدا کردن نسخه‌ی مورد نظر برای کپی کردن image سیسکو از TFTP استفاده کنید.
• سپس از دستور boot system برای تغییر دنباله BOOT استفاده کنید.
• تجهیزات را دوباره بارگیری کنید.
• از دستور show version ، مانند مثال زیر برای بررسی این که آیا image کامل دانلود شده و چه نسخه ای است، استفاده کنید:

SW1#show version
Cisco IOS Software, C2960 Software (C2960-LANBASEK9-M), Version 15.0 (2)SE4, RELEASE SOFTWARE (fc1)
Technical Support: [6](http://www.cisco.com/techsupport)
Copyright (c) 1986-2013 by Cisco Systems, Inc.
Compiled Wed 26-Jun-13 02:49 by mnguyen
...
Switch Ports Model              SW Version            SW Image
------ ----- -----              ----------            ----------
*    1 26    WS-C2960-24TT-L    15.0 (2)SE4           C2960-LANBASEK9-M

نصب IOS سوئیچ سیسکو

برای نصب  IOS روی سوئیچ باید چندین مرحله را انجام دهید که شامل موارد زیر ‌می‌شود :

1. در قدم اول به یک کابل کنسول، پورت سریال و برنامه TFTP نیاز دارید.
2. در قدم بعدی سرور را با استفاده از کابل کنسول به سوئیچ متصل کنید و با استفاده از یک شبیه ساز ترمینال مانند PuTTY اتصال به پورت سریال را پیکربندی کنید.
3. در این مرحله باید دسترسی به حالت ROMMON سوییچ را فعال کنید. هنگامی‌که سوئیچ روشن است ، دکمه Mode را در حالی که LED سیستم چشمک می‌زند فشار دهید تا به حالت ROMMON سوئیچ دسترسی پیدا کنید.
4. پس از دسترسی به حالت ROMMON پارامتر های شبکه را تنظیم کنید. این شامل آدرس IP سوئیچ ، آدرس IP سرور ، TFTP و دروازه پیش فرض است.
5. در این مرحله برای دانلود تصویر IOS سوئیچ از دستور tftpdnld استفاده کنید.
6. هنگامی که IMAGE دانلود شد، از دستور boot برای بوت کردن سوئیچ با استفاده از تصویر جدید IOS استفاده کنید.
7. پس از بوت شدن سوئیچ وارد حالت ممتاز EXEC شوید و با استفاده از دستور copy running-config startup-config پیکربندی خود را ذخیره کنید.
