آموزش تست سلامت کابل از طریق سوئیچ سیسکو

یکی از چالش‌های مدیران شبکه برای برقراری ارتباطات خود، سلامت کابل‌ها است. این موضوع به‌خصوص در شبکه‌های بزرگ که اتصالات و تجهیزات مختلفی دارند بیشتر نمود پیدا می‌کند. در اینجاست که تست سلامت کابل از طریق سوئیچ سیسکو با دستور tdr اهمیت خود را نشان می‌دهد. این دستور کمک می‌کند که مدیران بتوانند وضعیت کابل را بررسی کنند و مشکلاتی مثل قطعی یا افت سیگنال را تشخیص دهند. در این مقاله با ما همراه باشید تا در این مورد بیشتر صحبت کنیم.

⏲ مدت زمان تخمینی مطالعه: 11 دقیقه

چرا تست سلامت کابل در شبکه اهمیت دارد؟

اگر مدیر شبکه هستید، می‌دانید که ۹۰ درصد عیب‌یابی‌ها به کابل ختم می‌شود! هیچ‌چیز خسته‌کننده‌تر از این نیست که سوئیچ، سرور و کامپیوترها را چک کنید و آخر بفهمید یک موش، کابل Cat6 شما را جویده است.

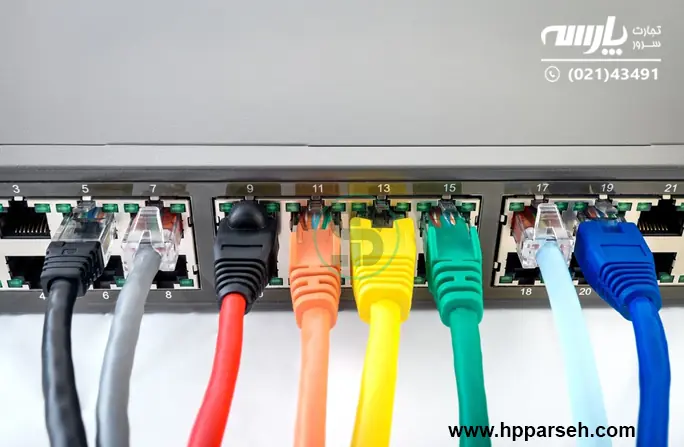

نقش کابل شبکه در عملکرد صحیح سوئیچ سیسکو

کابل، شاهراه حیاتی شبکه‌ی شماست. اگر کابل نتواند سیگنال را تمیز و بدون نویز منتقل کند، سوئیچ سیسکو شما مجبور است ده‌ها بار بسته‌ها را دوباره ارسال (Retransmit) کند. این کار نه تنها پهنای باند شما را هدر می‌دهد، بلکه باعث افزایش شدید Latency (تأخیر) در شبکه می‌شود. سوئیچ‌های هوشمند سیسکو با تشخیص نویز یا افت کیفیت سیگنال، سرعت پورت را به صورت خودکار کاهش می‌دهند (مثلاً از 1Gbps به 100Mbps) تا پایداری حفظ شود؛ و این یعنی فاجعه برای Performance!

مشکلاتی که کابل معیوب برای شبکه ایجاد می‌کند

مشکل کابل همیشه به معنی قطع کامل نیست! گاهی بدتر از قطعی است. به این سناریوی واقعی فکر کنید:

• مشکلات متناوب (Intermittent): ارتباط مدام قطع و وصل می‌شود. کاربر قسم می‌خورد که “الان وصل بود!” و شما سردرگم می‌شوید. این معمولاً ناشی از یک اتصال ضعیف (Bad Crimp) یا Patch Cord بی‌کیفیت است که در اثر حرکت یا گرمای محیط، ضعیف می‌شود.
• افت عجیب سرعت: پورت باید 1 گیگابیت کار کند، اما همیشه روی 100 مگابیت قفل شده است. این نشانه قوی مشکل در یکی از Pairهای داخل کابل است که سیسکو می‌تواند آن را با TDR تشخیص دهد.

مفهوم TDR و کاربرد آن در تست سلامت کابل

یکی از فناوری‌های الکترونیکی که با کمک آن می‌توان مشخصات کابل‌ها و کیفیت آن‌ها را به‌دست آورد، فناوری TDR می‌باشد. عملکرد این فناوری به این صورت است که پالس‌های سیگنال الکترونیکی را به داخل کابل می‌فرستد و زمان بازتاب آن‌ها را اندازه‌گیری می‌کند. با اندازه‌گیری این زمان اطلاعات دقیقی در مورد وضعیت کابل به‌دست می‌آید. از این روش می‌توان برای تشخیص مشکلاتی مثل قطعی کابل، اتصال ضعیف، افت کیفیت سیگنال و کابل‌های پیچیده آسیب دیده استفاده کرد. در سوئیچ‌های سیسکو می‌توان از دستور TDR برای تشخیص مشکلات کابل استفاده کرد.

بیشتر بخوانید: آموزش راه‌اندازی Port Security روی سوئیچ‌ها برای جلوگیری از حملات داخلی

دستور test cable-diagnostics tdr در سوئیچ سیسکو

یکی از دستورات مهم برای تست سلامت کابل‌ها در سوئیچ‌های سیسکو دستور test cable-diagnostics tdr می‌باشد. با کمک این دستور مدیران شبکه می‌توانند وضعیت کابل‌های متصل را به راحتی بررسی کنند و نسبت به عملکرد صحیح آن‌ها اطمینان پیدا کنند.

آموزش گام‌به‌گام تست سلامت کابل از طریق سوئیچ سیسکو

برای تست سلامت کابل از طریق سوئیچ سیسکو می‌توان از دستور tdr استفاده کرد که مراحل آن را به صورت گام به گام در ادامه بیان می‌کنیم.

نحوه اجرای دستور تست کابل (test cable-diagnostics tdr)

برای استفاده از دستور tdr لازم است که به محیط CLI سوئیچ سیسکو دسترسی داشته باشید. سپس می‌توانید با کمک دستورات زیر از وضعیت کابل‌ها باخبر شوید:

cable-diagnostics tdr interface [interface-name]



در این دستور، [interface-name] همان پورت یا رابطی می‌باشد که کابل به آن وصل شده است و می‌خواهید آن را بررسی کنید. مثلا اگر کابل مورد نظر به پورت Ethernet0/1 وصل باشد، باید دستور را به شکل زیر استفاده کنید:

cable-diagnostics tdr interface Ethernet 0/1

با اجرای این دستور، سوئیچ سیسکو بر روی این کابل، تست tdr را انجام می‌دهد و یک گزارش از وضعیت آن نمایش می‌دهد.

بررسی و تفسیر نتایج تست کابل

در نتایج تست سلامت کابل از طریق سوئیچ سیسکو با دستور tdr، اطلاعات مختلفی نمایش داده می‌شود. مثلا:

• یکی از مواردی که در نتایج تست tdr نمایش داده می‌شود طول کابل است. اگر طول کابل زیاد باشد، شما با افت سیگنال روبرو می‌شوید.
• از دیگر موارد در نتایج تست tdr، نشان دادن مشکلات مختلفی مثل اتصالات ضعیف، قطعی اتصال و یا شناسایی کابل آسیب دیده می‌باشد.
• همچنین زمان بازگشت سیگنال نیز در این تست مشخص می‌شود. این زمان به معنای این است که سیگنال برگشتی در چه زمانی به سوئیچ رسیده است. تشخیص تاخیر غیر طبیعی به معنی این است که کابل مشکل دارد.

مثال عملی از خروجی دستور و تفسیر نتایج

مهم‌ترین بخش استفاده از TDR سیسکو، قدرت تحلیل نتایج آن است. در اینجا یک نمونه واقعی از خروجی دستور test cable-diagnostics tdr را می‌بینیم و خط به خط آن را رمزگشایی می‌کنیم.

نحوه نمایش خروجی در سوئیچ‌های Catalyst:

فرض کنید این خروجی را برای پورت گیگابیت اترنت 1/0/2 دریافت کرده‌اید:

TDR test result on Interface Gi1/0/2:
Pair A: Normal, Length 75 +/- 2 meters
Pair B: Open, Length 58 +/- 2 meters
Pair C: Short, Length 22 +/- 2 meters
Pair D: Normal, Length 74 +/- 2 meters

تفسیر نتایج

Pair (جفت سیم)	وضعیت (Status)	معنی واقعی برای مدیر شبکه	اقدام فوری (Actionable)
Pair A (نرمال)	Normal (سالم)	این جفت سیم کاملاً سالم است و 75 متر طول دارد.	هیچ اقدامی لازم نیست.
Pair B (باز)	Open at 58 meters	سیگنال در متراژ 58 متری کابل قطع شده است. این همان “کابل قطع شده” است. ممکن است کابل پاره شده یا اتصال کانکتور (Crimp) به درستی انجام نشده باشد.	نیاز به تعویض کابل یا بررسی Patch Panel در متراژ 58 متری.
Pair C (کوتاه)	Short at 22 meters	در متراژ 22 متری، دو سیم در این جفت به یکدیگر متصل شده‌اند (اتصال کوتاه). این اغلب به دلیل فشار بیش از حد بر کابل یا نقص در اتصال Keystone رخ می‌دهد.	بررسی مسیر کابل یا پنل در متراژ 22 متری و تعویض کانکتور.
Pair D (نرمال)	Normal (سالم)	این جفت هم سالم است.	هیچ اقدامی لازم نیست.

نکته کارشناسی: اگر می‌بینید که طول کابل در تمام Pairهای سالم تقریباً یکسان است (مثل A و D: 75 و 74 متر)، این نشانه یک کابل‌کشی حرفه‌ای است. اگر طول‌ها اختلاف فاحشی دارند، ممکن است با یک کابل بی‌کیفیت یا پیچش غیراستاندارد روبرو باشید.

مزایای استفاده از تست سلامت کابل با سوئیچ سیسکو

تست سلامت کابل از طریق سوئیچ سیسکو با دستور tdr می‌تواند مزایای زیادی داشته باشد که مهم‌ترین آن‌ها شامل موارد زیر می‌باشد:

کاهش هزینه و زمان عیب‌یابی شبکه

با کمک تست tdr می‌توانید قبل از اینکه کابل‌ها با مشکل جدی روبرو شوند، معیوب بودن آن‌ها را شناسایی کنید. بنابراین می‌توانید از هزینه تعویض کابل و یا اختلال در شبکه جلوگیری کنید.

افزایش دقت در تشخیص مشکلات کابل

با استفاده از تست tdr می‌توانیم زمان بازگشت سیگنال را اندازه‌گیری کنیم و از این طریق به شناسایی مشکلات کابل با دقت بالا بپردازیم. با این کار از خطاهای احتمالی نیز جلوگیری می‌شود.

پیشگیری از خرابی و قطعی ناگهانی شبکه

با سالم بودن کابل‌ها و اطمینان از سلامت آن‌ها با tdr می‌توان از عملکرد صحیح شبکه نیز مطمئن بود و از خرابی یا قطعی ناگهانی شبکه جلوگیری کرد.

خطاها و مشکلات متداول در تست کابل

با استفاده از تست سلامت کابل از طریق سوئیچ سیسکو با دستور tdr می‌توانید مشکلات موجود در کابل‌ها را تشخیص دهید. برخی از این مشکلات شامل موارد زیر می‌باشند:

کابل قطع یا کوتاه شده

وضعیت Short (اتصال کوتاه): این حالت بسیار آزاردهنده است. دو سیم داخلی به هم می‌چسبند. نتیجه این است که سیگنال به جای طی کردن مسیر تا انتهای کابل، زودتر برگشت می‌خورد. سیسکو دقیقاً به شما می‌گوید این اتصال در چه متراژی رخ داده است؛ با یک مترسنج به همان نقطه بروید، معمولاً مشکل از کانکتور آسیب دیده یا خم شدن شدید کابل است.

وضعیت Open (قطع): در این حالت، کابل به انتهای مقصد نمی‌رسد. این وضعیت زمانی رخ می‌دهد که کانکتور به درستی Crimp نشده باشد یا کابل در مسیر قطع شده باشد.تداخل سیگنال و نویز در کابل شبکه

تداخل سیگنال و نویز در کابل شبکه

دستور TDR سیسکو مستقیماً نویز را اندازه نمی‌گیرد، اما تفاوت امپدانس را گزارش می‌دهد. اگر در خروجی TDR، وضعیت Length برای یک Pair سالم گزارش شود، اما سوئیچ همچنان سرعت را کم کند، شما احتمالاً با نویز (EMI/RFI) روبرو هستید. این نویز ناشی از عبور کابل شبکه از کنار کابل‌های برق فشار قوی، موتورهای آسانسور یا لامپ‌های فلورسنت است.

مشکلات ناشی از کابل‌های بی‌کیفیت یا غیراستاندارد

• کابل CCA (Copper Clad Aluminum): اگر از کابل‌های ارزان‌قیمت CCA استفاده کنید، مقاومت سیگنال بالا می‌رود. TDR ممکن است کابل را سالم نشان دهد، اما چون سیگنال ضعیف است، سوئیچ سرعت را کم می‌کند.

توصیه تخصصی: همیشه از کابل‌های تمام مس (Solid Copper) و استاندارد Cat6 استفاده کنید تا گرفتار این مشکلات پنهان نشوید.

بیشتر بخوانید: آموزش نحوه اتصال دو روتر به یکدیگر

تحلیل نتایج تست و اقدامات پس از آن

بعد از تست کابل از طریق سوئیچ سیسکو با دستور TDR نتایجی نشان داده می‌شود که باید قدرت تحلیل آن‌ها را داشته باشید تا بتوانید اقدامات لازم را انجام دهید. بعد از نمایش مشکلات لازم است که یکی از موارد زیر را انجام دهید.

• اگر تست tdr مشکل قطع شدن یا آسیب وارد شدن به کابل را شناسایی کرده باشد، نیاز به تعویض کابل وجود دارد.
• اگر در گزارش مشکل در اتصالات وجود داشته باشد، نیاز است که کانکتورها و اتصالات را بررسی کنید تا به درستی وصل شده باشند.
• اگر طول کابل خیلی بلند است باید آن را کوتاه کنید تا از افت سیگنال جلوگیری شود.

جمع‌بندی

تست سلامت کابل از طریق سوئیچ سیسکو را می‌توان با دستور tdr انجام داد که مدیران شبکه با کمک آن می‌توانند هر مشکلی که در کابل وجود داشته باشد را به سرعت و با دقت بالا تشخیص دهند. با کمک این راه حل می‌توانید قبل از اینکه اختلالات بزرگی در شبکه به وجود بیاید آن را شناسایی کنید و اقدامات قبل از بروز خطا را انجام دهید. در نهایت با این روش می‌توانید اطمینان داشته باشید که کابل‌های شبکه سالم و بدون نقص به کار خود ادامه می‌دهند. اما اگر برخی تجهیزات شبکه شما دچار مشکل شده‌اند و به وسایلی مثل سوئیچ سیسکو، کابل شبکه و … نیاز دارید می‌توانید با دریافت مشاوره تخصصی از تجارت سرور پارسه خرید مطمئنی داشته باشید.
