راهنمای ریست فکتوری و پیکربندی CBS250 سیسکو

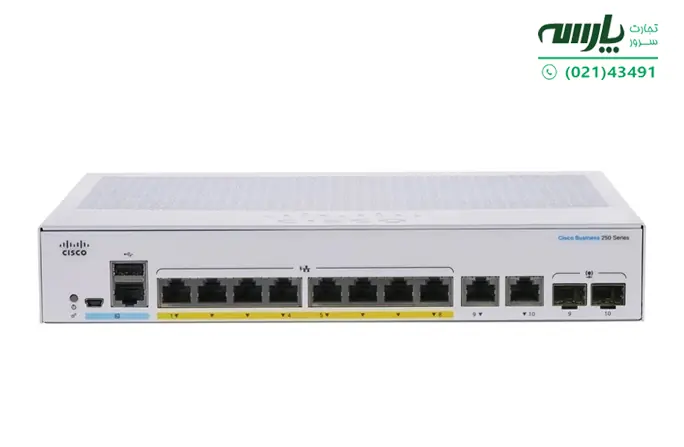

CBS250 مجموعه‌ای از سوئیچ های هوشمند سیسکو است که برای مشاغل کوچک و متوسط طراحی شده است. آن‌ها عملکرد، قابلیت اطمینان، امنیت و طیف وسیعی از ویژگی‌ها را برای رفع نیازهای شبکه شما می دهند. این سوئیچ‌ها مسیریابی استاتیک لایه 3 را ارائه می‌دهند و پورت‌های گیگابایت اترنت و PoE+ را پشتیبانی می‌کنند. سوئیچ CBS250 سیسکو مجهز به گزینه‌های مدیریتی انعطاف‌پذیری مانند رابط مبتنی بر وب، پورت کنسول و یا Cisco Business Dashboard دارند که این امکان را فراهم می‌سازد که به‌راحتی سوئیچ‌ها را از راه دور پیکربندی، نظارت و عیب‌یابی کنید. اگر قصد خرید سوئیچ CBS250 سیسکو را دارید این مطلب راهنمای کاملی است برای این‌که با ریست فکتوری و پیکربندی CBS250 این سوئیچ هوشمند سیسکو آشنا شوید.

⏲ مدت زمان تخمینی مطالعه: 6 دقیقه

راهنمای پیکربندی CBS250 سیسکو

CBS250 می‌توان از طریق شبکه IP با استفاده از رابط مبتنی بر وب پیکربندی کرد، برای این‌کار کافی است مراحل زیر را انجام دهید.

1. سرور و سوئیچ سیسکو را روشن کنید.
2. سرور را به هر پورت شبکه وصل کنید.
3. پیکربندی IP را در سرور خود تنظیم کنید. (باید یک آدرس IP برای سرور در محدوده 192.168.1.2 تا 192.168.1.253 انتخاب کنید که پیش‌تر استفاده نشده است.) اگر آدرس‌های IP توسط DHCP اختصاص داده می‌شود، مطمئن شوید که سرور DHCP شما در حال اجرا است به سوئیچ و سرور دسترسی دارد.
4. یک پنجره در مرورگر وب باز کنید.
5. آدرس IP سوییچ به‌عنوان مثال، http://192.168.1.254 را در نوار آدرس وارد و Enter را بزنید. (شکل 1)

شکل 1

6. وقتی صفحه باز شد، زبانی که ترجیح می‌دهید در رابط مبتنی بر وب استفاده کنید، انتخاب کرده و سپس نام کاربری و رمز عبور پیش‌فرض Cisco/Cisco را وارد کنید.

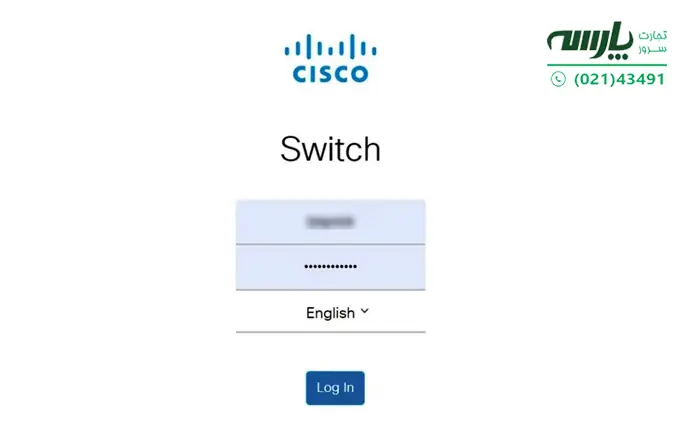

7. روی گزینه Log In کلیک کنید. (شکل 2)
8. اگر این اولین باری است که با نام کاربری و پسورد پیش‌فرض وارد سیستم می‌شوید، باید بعد از Log In نام کاربری و رمز عبور را تغییر دهید.

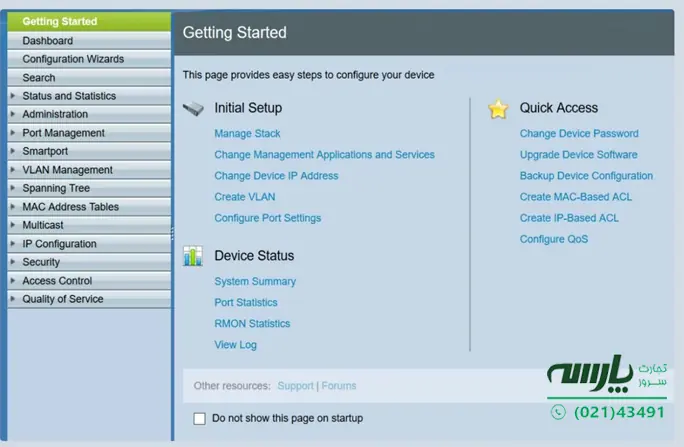

9. پس از باز شدن صفحه‌ی شروع به کار (Getting Started) سوئیچ آماده پیکربندی است. (شکل 3) قبل از کلیک روی گزینه‌ی Apply مطمئن شوید که تغییرات پیکربندی انجام شده و قبل از خروج از رابط مبتنی بر وب با کلیک روی نماد SAVE تنظیمات را ذخیره کنید.

شکل 2

شکل 3

پسورد پیش فرض CBS250 سیسکو

نام کاربری و پسورد پیش فرض CBS250 سیسکو cisco/cisco است که باید اولین باری که به سوئیچ متصل می‌شوید این نام کاربری و رمز عبور را وارد کنید. سپس پسورد پیش‌پرض را برای محافظت از شبکه تغییر دهید. برای تغییر رمز عبور می‌توانید از طریق رابط مبتنی بر وب یا رابط خط فرمان (CLI) استفاده کنید.

پورت کنسول CBS250 سیسکو

پورت کنسول CBS250 سیسکو پورت سریال است که به این امکان را فراهم می‌سازد تا سرور را به سوئیچ متصل کرده و سپس با استفاده از برنامه‌های شبیه‌سازی ترمینال مانند PuTTY آن را پیکربندی کنید. همچنین می‌توانید از پورت کنسول برای دسترسی به رابط خط فرمان (CLI) سوئیچ استفاده کنید، که به شما امکان می دهد دستورات را وارد کنید و اطلاعات سیستم را مشاهده کنید. پورت کنسول CBS250 سیسکو RJ-45 یا کانکتور mini USB است.

ریست فکتوری CBS250 سیسکو

برای ریست فکتوری CBS250 سیسکو باید باید دکمه Reset روی سوئیچ را به مدت 15 تا 20 ثانیه نگه‌دارید با این کار تمام تنظیمات پیکربندی پاک می‌شود و سوئیچ به حالت پیش‌فرض و اولیه باز می‌گردد. برای پیکربندی مجدد، باید کامپیوتر خود را با استفاده از کابل سریال به سوئیچ متصل کنید و با نام کاربری و پسورد پیش‌فرض cisco/cisco لاگین شوید.

همچنین از رابط مبتنی بر وب نیز می‌توانید برای ریست فکتوری استفاده کنید به Administration > Reboot بروید. اگر می‌خواهید تنظیمات فعلی را قبل از راه‌اندازی مجدد پاک کنید، می‌توانید کادرهای Restore to Factory Defaults یا Clear Startup Configuration File را علامت بزنید.

علاوه بر این می‌تونید با وارد کردن دستور “reload” در رابط خط فرمان CLI سوئیچ را ریست کنید و قبل از بارگیری مجدد با استفاده از دستور ” erase startup-config” کلیه فایل‌های پیکربندی را حذف کنید.

آی پی پیش فرض CBS250 سیسکو و چگونگی تغییر آن

آی پی پیش فرض CBS250 سیسکو 192.168.1.254 با زیرشبکه 24 (Subnet ) است. این بدان‌معنا است که سوئیچ می‌تواند با دستگا‌های دیگری که دارای آدرس IP در محدوده 192.168.1.1 تا 192.168.1.253 در همان شبکه هستند، ارتباط برقرار کند. همچنین می‌توانید از این آدرس IP برای دسترسی به سوئیچ با یک رابط مبتنی بر وب یا یک پورت کنسول استفاده کنید.

برای تغییر IP پیش‌فرض CBS250 سیسکو دو گزینه دارید:

1. از رابط مبتنی بر وب برای تعییر دستی یک آدرس IP ثابت در سوئیچ استفاده کنید. برای این‌کار باید با همان سیستمی که سوئیچ متصل هستید وارد مرورگر وب شوید و به سوئیچ دسترسی پیدا کنید. سپس به IPv4 Configuration > IPv4 Interface بروید و یک رابط با آدرس IP دلخواه و mask اضافه کنید. همچنین می‌توانید آدرس IP پیش‌فرض را با برداشتن تیک کادر Enable در بخش Default Interface غیرفعال کنید.
2. از پورت کنسول برای تبدیل سوئیچ به یک سرویس گیرنده DHCP استفاده کنید. این بدان‌معنا است که یک آدرس IP به‌طور خودکار از یک سرور DHCP در شبکه شما دریافت می‌شود. برای انجام این کار، باید کامپیوتر خود را با استفاده از کابل کنسول و برنامه شبیه‌سازی ترمینال به سوئیچ متصل کنید. سپس دستورات زیر را در حالت CLI وارد کنید:

configure terminal interface vlan 1 ip address dhcp exit copy running-config startup-config

این دستورات یک آدرس IP DHCP را به VLAN1 اختصاص می‌دهند که VLAN مدیریت پیش‌فرض سوئیچ است. سپس می‌توانید با دستور «show ip interface brief» آدرس IP اختصاص‌یافته را مشاهده و استفاده کنید.
